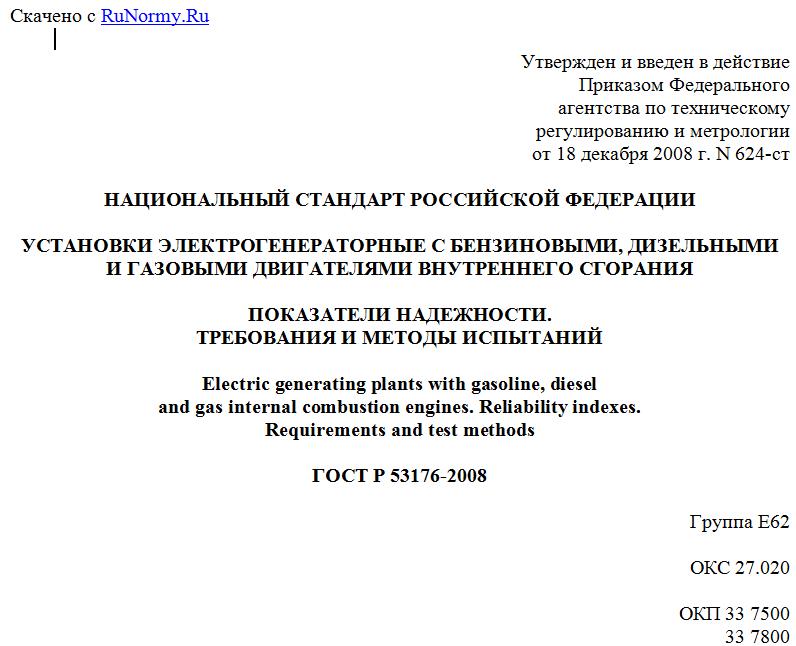

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 декабря 2008 г. N 624-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТАНОВКИ ЭЛЕКТРОГЕНЕРАТОРНЫЕ С БЕНЗИНОВЫМИ, ДИЗЕЛЬНЫМИ
И ГАЗОВЫМИ ДВИГАТЕЛЯМИ ВНУТРЕННЕГО СГОРАНИЯ
ПОКАЗАТЕЛИ НАДЕЖНОСТИ.
ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Electric generating plants with gasoline, diesel
and gas internal combustion engines. Reliability indexes.
Requirements and test methods
ГОСТ Р 53176-2008
Группа Е62
ОКС 27.020
ОКП 33 7500
33 7800
Дата введения
1 января 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ") и открытым акционерным обществом (ОАО) "НИИЭлектроагрегат".
2. Внесен Техническим комитетом по стандартизации ТК 47 "Передвижная энергетика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря 2008 г. N 624-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на электрогенераторные установки с бензиновыми, дизельными и газовыми двигателями внутреннего сгорания.
Настоящий стандарт устанавливает требования к надежности электрогенераторных установок и методы их контроля.
Стандарт не распространяется на электрогенераторные установки летательных аппаратов, наземных автотранспортных средств, локомотивов и сварочные электроагрегаты.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 50783-95 Электроагрегаты и передвижные электростанции с двигателями внутреннего сгорания. Общие технические требования
ГОСТ 26363-84 Электроагрегаты и передвижные электростанции с двигателями внутреннего сгорания. Правила маркировки, упаковки, транспортирования и хранения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Обозначения и сокращения
k - количество условных составных частей электрогенераторной установки;
- коэффициент технического использования;
- точечное значение коэффициента технического использования;
M - общее число экспериментов;
- число экспериментов по j-й составной части;
N - число образцов при испытаниях на безотказность;
- назначенный ресурс до капитального ремонта;
r - число отказов, полученных в процессе испытаний;
- предельное число отказов;
- гамма-процентный срок сохраняемости в упаковке и/или консервации предприятия-изготовителя до первой переконсервации;
- 90%-ный срок сохраняемости в эксплуатации;
- среднее время восстановления работоспособного состояния;
- средняя наработка на отказ;
- приемочное значение средней наработки на отказ;
- браковочное значение средней наработки на отказ;
- приемочный уровень среднего времени восстановления;
- браковочный уровень среднего времени восстановления;
- точечное значение среднего времени восстановления работоспособного состояния;
- время восстановления электрогенераторной установки при устранении i-го отказа, возникшего в ходе испытаний, ч;
- продолжительность испытаний одной электрогенераторной установки, ч;
- фактическая суммарная наработка;
- суммарное время простоев всех электрогенераторных установок из-за плановых и неплановых текущих ремонтов;
- планируемая суммарная наработка;
- требуемое значение показателя надежности;
- расчетное значение показателя надежности;
- предельная относительная ошибка;
- предельная относительная ошибка времени восстановления;
- предельная относительная ошибка времени наработки на отказ;
- суммарная интенсивность отказов электрогенераторной установки;
- интенсивность отказов j-й составной части.
4. Требования к показателям надежности
4.1. В стандартах, технических условиях (ТУ), технических заданиях (ТЗ) на разработку и модернизацию электрогенераторных установок должны быть установлены следующие показатели надежности:
- средняя наработка на отказ;
- среднее время восстановления работоспособного состояния;
- коэффициент технического использования;
- назначенный ресурс до капитального ремонта;
- гамма-процентный срок сохраняемости в упаковке и/или консервации предприятия-изготовителя до первой переконсервации;
- 90%-ный срок сохраняемости в эксплуатации.
4.2. Показатели надежности электрогенераторных установок должны соответствовать значениям, приведенным в таблице 1.
Таблица 1
-------------T--------------T---------T--------T------------T-------------¬
¦Вид двигате-¦Мощность, кВт ¦ Средняя ¦Среднее ¦Коэффициент ¦90%-ный срок ¦
¦ля внутрен- ¦ ¦наработка¦время ¦технического¦сохраняемости¦
¦него сгора- ¦ ¦на отказ ¦восста- ¦использова- ¦в эксплуата- ¦
¦ния электро-¦ ¦Т , ч, не¦новления¦ния К , не¦ции S , ¦
¦генераторной¦ ¦ о ¦Т , ч, ¦ т.и ¦ э0,9 ¦
¦установки и ¦ ¦ менее ¦ в ¦менее ¦год, не менее¦
¦электро- ¦ ¦ ¦не более¦ ¦ ¦
¦станции ¦ ¦ ¦ ¦ ¦ ¦
+------------+--------------+---------+--------+------------+-------------+
¦ Бензиновый ¦ 0,5 ¦ 300 ¦ 0,5 ¦ 0,95 ¦ 5 ¦
¦ +--------------+---------+--------+------------+ ¦
¦ ¦ 1 ¦ 750 ¦ 1 ¦ 0,99 ¦ ¦
¦ +--------------+---------+ +------------+ ¦
¦ ¦ Св. 1 до 30 ¦ 850 ¦ ¦ 0,97 ¦ ¦
+------------+--------------+---------+--------+ ¦ ¦
¦ Дизельный ¦ До 200 ¦ 1000 ¦ 2 ¦ ¦ ¦
¦ +--------------+---------+ +------------+ ¦
¦ ¦ Св. 200 до ¦ 1000 ¦ ¦ 0,94 ¦ ¦
¦ ¦500 ¦ ¦ ¦ ¦ ¦
¦ +--------------+---------+ +------------+ ¦
¦ ¦ Св. 500 до ¦ 1000 ¦ ¦ 0,92 ¦ ¦
¦ ¦1000 ¦ ¦ ¦ ¦ ¦
¦ +--------------+---------+--------+ ¦ ¦
