Утвержден и введен в действие
Приказом Ростехрегулирования
от 11 апреля 2008 г. N 83-ст

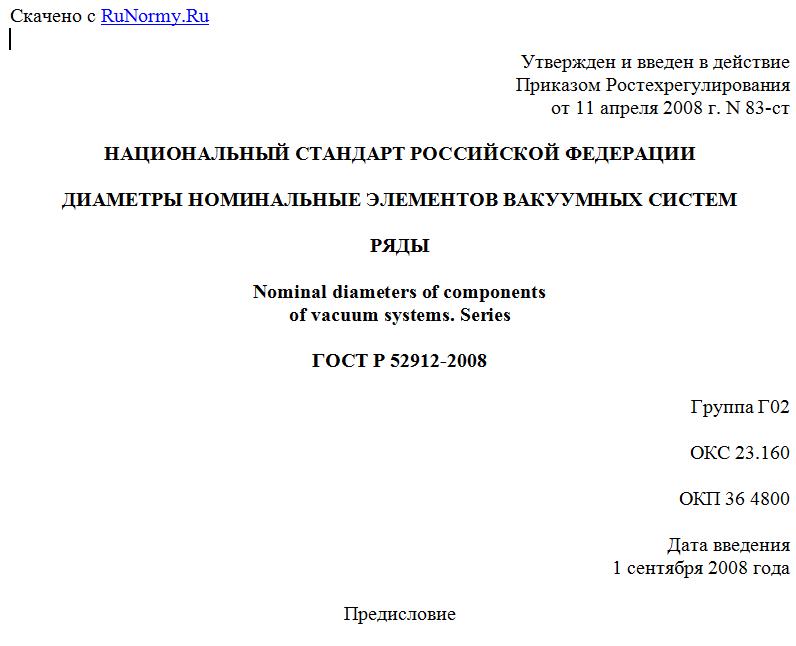

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДИАМЕТРЫ НОМИНАЛЬНЫЕ ЭЛЕМЕНТОВ ВАКУУМНЫХ СИСТЕМ
РЯДЫ
Nominal diameters of components
of vacuum systems. Series
ГОСТ Р 52912-2008
Группа Г02
ОКС 23.160
ОКП 36 4800
Дата введения
1 сентября 2008 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Вакууммаш".
2. Внесен Техническим комитетом по стандартизации ТК 249 "Вакуумная техника".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 11 апреля 2008 г. N 83-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на элементы вакуумных систем и устанавливает ряд значений номинальных диаметров, а также их обозначения.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ 8032-84. Предпочтительные числа и ряды предпочтительных чисел.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочного стандарта в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1. Номинальный диаметр (nominal diameter): параметр, применяемый в качестве характеристики присоединяемых частей элементов вакуумной системы.
Примечание. Номинальный диаметр не имеет единицы измерения и приблизительно соответствует выраженному в миллиметрах значению внутреннего диаметра присоединяемых частей элементов вакуумной системы.
4. Значения номинальных диаметров
4.1. Значения номинальных диаметров элементов вакуумных систем должны соответствовать основным рядам предпочтительных чисел: R 5, R 10, R 20, R 40 в соответствии с ГОСТ 8032.
Значения ряда R 5 следует предпочитать значениям ряда R 10, а значения ряда R 20 предпочитать значениям ряда R 40.
4.2. Значения номинальных диаметров элементов вакуумных систем выбирают в соответствии с Приложением А.
В обоснованных случаях допускается применение номинальных диаметров, не входящих в указанные ряды.
4.3. Номинальный диаметр следует указывать с помощью обозначения DN и числового значения, выбранного из ряда по 4.1 и таблицы А.1 (Приложение А). Например, номинальный диаметр 160 следует обозначать DN 160.
Для элементов вакуумных систем, производство которых освоено до введения в действие настоящего стандарта, допускается применять обозначение номинального диаметра .
Приложение А
(обязательное)
ПРЕДПОЧТИТЕЛЬНЫЕ ЧИСЛА ОСНОВНЫХ РЯДОВ
Таблица А.1
Основной ряд
R 5 R 10 R 20 R 40
1,00 1,00 1,00 1,00
1,06
1,12 1,12
1,18
1,25 1,25 1,25
1,32
1,40 1,40
1,50
1,60 1,60 1,60 1,60
1,70
1,80 1,80
1,90
2,00 2,00 2,00
2,12
2,24 2,24
2,36
2,50 2,50 2,50 2,50
2,65
2,80 2,80
3,00
3,15 3,15 3,15
3,35
3,55 3,55
3,75
