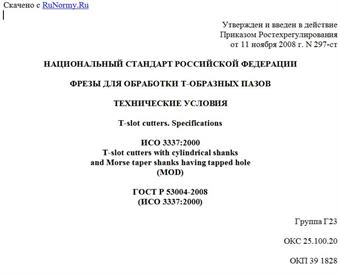

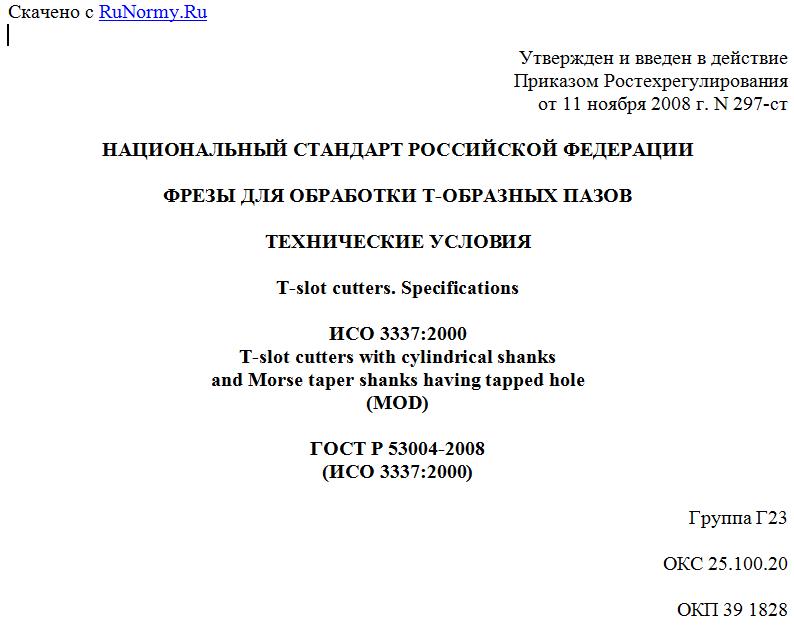

Утвержден и введен в действие
Приказом Ростехрегулирования
от 11 ноября 2008 г. N 297-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФРЕЗЫ ДЛЯ ОБРАБОТКИ Т-ОБРАЗНЫХ ПАЗОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
T-slot cutters. Specifications
ИСО 3337:2000
T-slot cutters with cylindrical shanks
and Morse taper shanks having tapped hole
(MOD)
ГОСТ Р 53004-2008
(ИСО 3337:2000)
Группа Г23
ОКС 25.100.20
ОКП 39 1828
Дата введения
1 января 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом ОАО "ВНИИИНСТРУМЕНТ".
2. Внесен Техническим комитетом по стандартизации ТК 95 "Инструмент".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 11 ноября 2008 г. N 297-ст.
4. Настоящий стандарт включает в себя модифицированные основные нормативные положения международного стандарта ИСО 3337:2000 "Фрезы с цилиндрическими хвостовиками и с коническими хвостовиками Морзе с резьбовым отверстием для Т-образных пазов" (ISO 3337:2000 "T-slot cutters with cylindrical shanks and Morse taper shanks having tapped hole", MOD).
Сведения о соответствии ссылочных национальных стандартов ссылочным международным стандартам, использованным в настоящем стандарте в качестве нормативных ссылок, приведены в Приложении А.
При этом дополнительные положения, учитывающие потребности национальной стандартизации, приведены в разделах 1, 2, 4, 5, 6, в пунктах 3.1.5 - 3.1.8, в подразделе 3.2 и выделены курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на фрезы из быстрорежущей стали для обработки Т-образных пазов по ГОСТ 1574.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52965-2008. Хвостовики цилиндрические для фрез. Основные размеры
ГОСТ 8.051-81. Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм
ГОСТ 1050-88. Прокат сортовой, калиброванный со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 1412-85. Чугун с пластинчатым графитом для отливок. Марки
ГОСТ 1574-91. Пазы Т-образные обработанные. Размеры
ГОСТ 2789-73. Шероховатость поверхности. Параметры и характеристики
ГОСТ 2848-75. Конусы инструментов. Допуски. Методы и средства контроля
ГОСТ 4543-71. Прокат из легированной конструкционной стали. Технические условия
ГОСТ 9013-59. Металлы. Методы измерения твердости по Роквеллу
ГОСТ 9378-93. Образцы шероховатости поверхности (сравнения). Общие технические условия
ГОСТ 18088-83. Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение
ГОСТ 19265-73. Прутки и полосы из быстрорежущей стали. Технические условия
ГОСТ 23726-79. Инструмент металлорежущий и дереворежущий. Приемка
ГОСТ 25706-83. Лупы. Типы, основные параметры. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Технические требования
3.1. Типы и основные размеры
3.1.1. Фрезы следует изготовлять типов:
1 - с нормальными зубьями;
2 - с крупными зубьями.
3.1.2. Фрезы типа 1 изготовляют исполнений:
1 - с гладким цилиндрическим хвостовиком;
2 - с цилиндрическим хвостовиком с лыской;
3 - с цилиндрическим хвостовиком с резьбой;
4 - с коническим хвостовиком Морзе.
Фрезы типа 2 изготовляют только исполнения 4 - с коническим хвостовиком Морзе.
3.1.3. Основные размеры фрез исполнений 1, 2, 3 должны соответствовать указанным на рисунке 1 и в таблице 1.
Рисунок 1
Таблица 1
Размеры в миллиметрах
Номинальный размер Т-образного паза d h12 d1, не более d2 l h12 L f, не более g, не более Число зубьев
5 11,0 4 10 3,5 53,5 0,6 1,0 6
6 12,5 5 6,0 57,0
8 16,0 7 8,0 62,0
10 18,0 8 12 70,0
12 21,0 10 9,0 74,0 8
14 25,0 12 16 11,0 82,0 1,6
18 32,0 15 14,0 90,0 1,0
22 40,0 19 25 18,0 108,0 2,5
28 50,0 25 32 22,0 124,0
36 60,0 30 28,0 139,0
3.1.4. Основные размеры фрез исполнения 4 должны соответствовать указанным на рисунке 2 и в таблице 2.
Рисунок 2
Таблица 2
Размеры в миллиметрах
Номинальный размер Т-образного паза d h12 d1, не более l h12 L f, не более g, не более Конус Морзе Число зубьев для фрез типов
1 2
6 12,5 5 6 73 0,6 1,0 1 6 -
8 16,0 7 7 77
10 18,0 8 8 82 4
12 21,0 10 9 98 2 8 6
14 25,0 12 11 103 1,6
18 32,0 15 14 111 1,0
22 40,0 19 18 138 2,5 3 -
28 50,0 25 22 173 4
36 60,0 30 28 188 8
