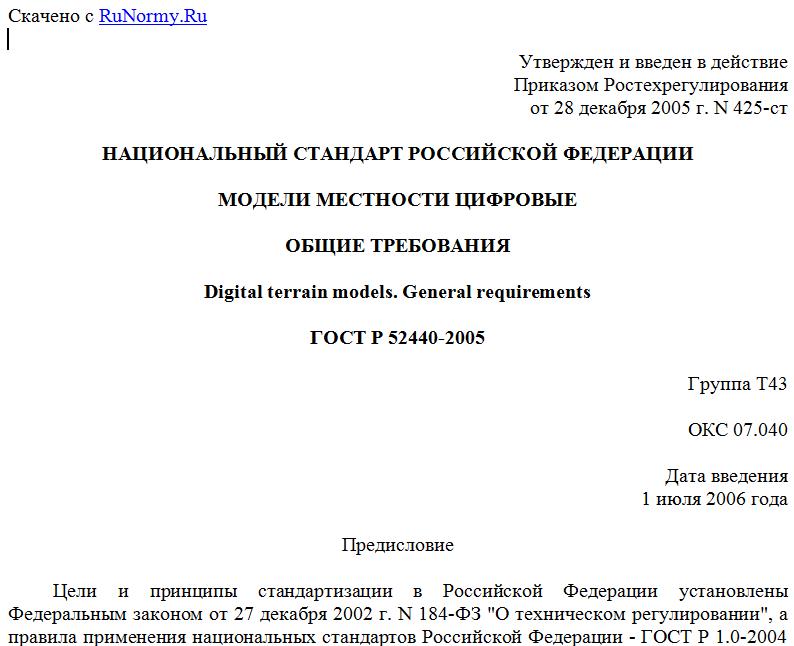

Утвержден и введен в действие
Приказом Ростехрегулирования
от 28 декабря 2005 г. N 425-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МОДЕЛИ МЕСТНОСТИ ЦИФРОВЫЕ
ОБЩИЕ ТРЕБОВАНИЯ
Digital terrain models. General requirements
ГОСТ Р 52440-2005
Группа Т43
ОКС 07.040
Дата введения
1 июля 2006 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Государственный научно-внедренческий центр геоинформационных систем и технологий" (ФГУП "ГОСГИСЦЕНТР") и Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Техническим комитетом по стандартизации ТК 394 "Географическая информация/геоматика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. N 425-ст.
4. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на цифровые модели местности.
Стандарт устанавливает основные требования к содержанию и представлению пространственных данных в составе цифровых моделей местности (далее - ЦММ), общие требования к процессу их создания и обновления, а также требования к маркировке, упаковке, транспортированию и хранению.
Стандарт предназначен для применения учреждениями, организациями и предприятиями независимо от форм собственности и подчинения, которые занимаются созданием и применением цифровых моделей местности, организацией баз и банков пространственных данных.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р ИСО 19113-2003. Географическая информация. Принципы оценки качества
ГОСТ Р 51605-2000. Карты цифровые топографические. Общие требования
ГОСТ Р 51606-2000. Карты цифровые топографические. Система классификации и кодирования цифровой картографической информации. Общие требования
ГОСТ Р 51607-2000. Карты цифровые топографические. Правила цифрового описания картографической информации. Общие требования
ГОСТ Р 52438-2005. Географические информационные системы. Термины и определения
ГОСТ Р 52439-2005. Модели местности цифровые. Каталог объектов местности. Требования к составу
ГОСТ 28441-99. Картография цифровая. Термины и определения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1. В настоящем стандарте применены термины по ГОСТ 28441 и ГОСТ Р 52438.
3.2. В настоящем стандарте использованы следующие сокращения:
СИ - система измерений;
ГИС - географическая информационная система;
ЦТК - цифровая топографическая карта.
4. Общие положения
4.1. ЦММ входят составной частью в информационное обеспечение географических информационных систем, систем автоматизированного создания и ведения кадастров различного назначения, систем навигации и позиционирования.
В указанных системах ЦММ служат картографической основой для пространственной привязки баз тематических данных, получаемых в результате проведения инженерных изысканий, земельно-кадастровых работ, межевания земель, статистических исследований, иных специальных работ и обследований.
4.2. Для формирования ЦММ используют методы и средства, обеспечивающие создание таких пространственных данных, которые обеспечивают соответствие модели требованиям настоящего стандарта.
Предпочтительными методами и средствами являются:
- цифровая фотограмметрическая обработка материалов аэросъемки и космической съемки;
- цифровая обработка материалов наземной автоматизированной топографической съемки;
- цифрование картографических материалов;
- автоматизированная генерализация топографической информации для создания ЦММ мелких масштабов из ЦММ более крупных масштабов.
Примечание. При создании ЦММ методом цифрования следует учитывать, что в общем случае точность модели будет ниже точности исходного материала. Поэтому наиболее перспективное применение метода цифрования сопряжено с созданием ЦММ более мелких масштабов, чем масштаб исходных данных.
4.3. При создании конкретной ЦММ могут быть использованы любые материалы и данные, обладающие требуемыми достоверностью, современностью и точностью, в том числе материалы и данные Федерального картографо-геодезического фонда, автоматизированного Государственного каталога географических названий России, справочно-информационных систем других ведомств.
4.4. Оценка качества пространственных данных осуществляется на этапах жизненного цикла ЦММ путем контроля качества:
- исходных данных, используемых для создания или обновления ЦММ;
- в процессе создания или обновления ЦММ;
- после завершения процесса создания или обновления ЦММ;
- в процессе преобразования ЦММ с учетом требований пользователя.
4.5. Для поддержания ЦММ в соответствии с современным состоянием местности они должны обновляться:
- оперативно (топографический мониторинг) - на особо важные районы, а также на районы интенсивного развития (города, населенные пункты, зоны жилищного строительства, места освоения полезных ископаемых, участки строительства дорог и линейных сооружений, территориально-производственные комплексы и т.п.) путем сбора и систематизации информации по данным дистанционного зондирования, картографическим материалам специального (отраслевого) назначения, другим источникам информации об объектах местности, подлежащих отображению в ЦММ.
Примечание. Оптимальным условием проведения топографического мониторинга является анализ работы в региональных и муниципальных ГИС, т.к. все изменения на местности учитываются, как правило, пользователями ГИС в процессе их производственной деятельности;
- периодически (на остальные районы) - по материалам, получаемым в результате специально проводимых аэрофотосъемки, топографической, космической и других видов съемок.
4.6. Подтверждение соответствия ЦММ требованиям нормативных документов рекомендуется осуществлять в Системе сертификации геодезической, топографической и картографической продукции с учетом положений, установленных в [1].
5. Требования к содержанию данных в составе ЦММ
5.1. Состав пространственных объектов ЦММ (далее - объектов ЦММ), атрибутов объектов и значений атрибутов должен соответствовать требованиям ГОСТ Р 52439.
5.2. При уточнении для конкретной ЦММ состава объектов, атрибутов объектов и значений атрибутов руководствуются положениями [2], определяющими масштабы карт и планов, которые необходимы для решения тех или иных задач.
Примечание. При работе с ЦММ масштаб является интегральным показателем полноты и точности данных.
Нагрузку ЦММ пространственными объектами и их атрибутивными данными выбирают в зависимости от назначения ЦММ и решаемых с ее помощью задач.
5.3. Объекты ЦММ должны быть классифицированы и снабжены кодами. Для ЦММ рекомендуется использовать системы классификации и кодирования, разработанные в соответствии с ГОСТ Р 51606.
Примечание. При формировании ЦММ рекомендуется использовать положения ГОСТ Р 51605, стандартизующего создание следующих классов пространственных объектов:
- математическая основа;
- опорные пункты;
- рельеф суши;
- гидрография и гидротехнические сооружения;
- населенные пункты;
- промышленные, сельскохозяйственные и социально-культурные объекты;
- дорожная сеть и дорожные сооружения;
- растительный покров и грунты;
- границы, ограждения и прочие объекты;
- подписи собственных названий объектов.
5.4. В рамках конкретной ЦММ допустимо декларирование и использование только одной системы классификации и кодирования.
6. Требования к моделям данных, типам объектов ЦММ
и правилам их цифрового описания
6.1. Для представления объектов в ЦММ используют следующие модели пространственных данных:
- векторная топологическая;
- векторная нетопологическая;
- растровая;
- модели, в которых используются и векторные, и растровые данные.
С учетом того, что ЦММ используют, как правило, для решения аналитических и расчетных задач, анализа, подготовки проектов и отчетов, предпочтительной
