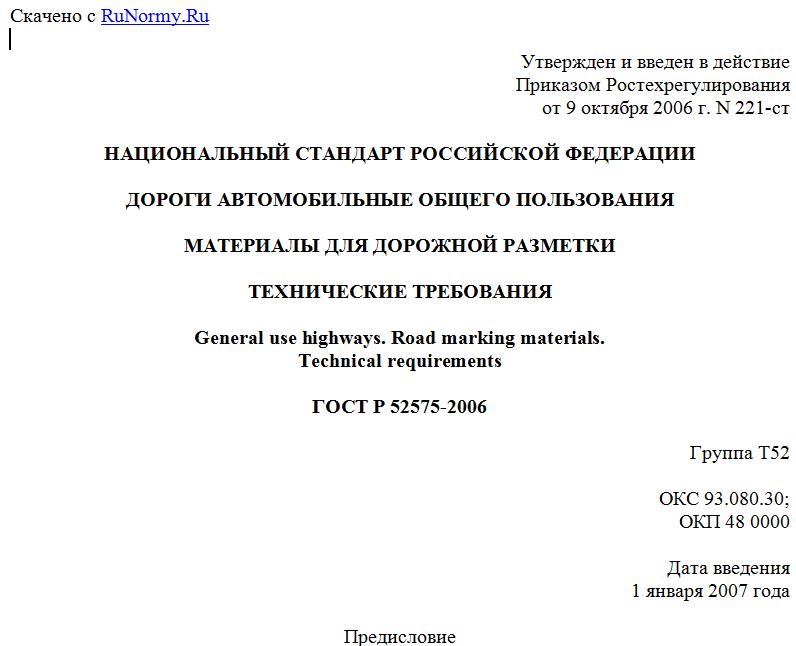

Утвержден и введен в действие
Приказом Ростехрегулирования
от 9 октября 2006 г. N 221-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
МАТЕРИАЛЫ ДЛЯ ДОРОЖНОЙ РАЗМЕТКИ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
General use highways. Road marking materials.
Technical requirements
ГОСТ Р 52575-2006
Группа Т52
ОКС 93.080.30;
ОКП 48 0000
Дата введения
1 января 2007 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Московским автомобильно-дорожным институтом (Государственным техническим университетом), ООО НПЦ "М Дорконтроль", ООО НТЦ "Катафот".
2. Внесен Техническим комитетом по стандартизации ТК 418 "Дорожное хозяйство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 9 октября 2006 г. N 221-ст.
4. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на материалы - краски (эмали) и пластичные материалы, применяемые для устройства разметки проезжей части автомобильных дорог и улиц с усовершенствованным покрытием по ГОСТ Р 51256 (далее - дорожная разметка) и устанавливает технические требования к материалам для дорожной разметки.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 51256-99. Технические средства организации дорожного движения. Разметка дорожная. Типы и основные параметры. Общие технические требования
ГОСТ Р 52576-2006. Дороги автомобильные общего пользования. Материалы для дорожной разметки. Методы испытаний
ГОСТ 12.1.004-91. Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.010-76. Система стандартов безопасности труда. Взрывобезопасность. Общие требования
ГОСТ 12.1.018-93. Система стандартов безопасности труда. Пожаровзрывоопасность статического электричества. Общие требования
ГОСТ 12.3.005-75. Система стандартов безопасности труда. Работы окрасочные. Общие требования безопасности
ГОСТ 12.4.011-89. Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация
ГОСТ 12.4.103-83. Система стандартов безопасности труда. Одежда специальная защитная, средства индивидуальной защиты ног и рук. Классификация
ГОСТ 9980.3-86. Материалы лакокрасочные. Упаковка
ГОСТ 14192-96. Маркировка грузов
ГОСТ 19433-88. Грузы опасные. Классификация и маркировка
ГОСТ 21140-88. Тара. Система размеров.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения, обозначения и сокращения
3.1. В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1.1. Материалы для дорожной разметки: материалы, предназначенные для нанесения дорожной разметки на автомобильных дорогах и улицах с усовершенствованным покрытием.
Примечание. После нанесения и высыхания (отверждения) материалов определяют эксплуатационные свойства дорожной разметки.
3.1.2. Краска (эмаль) для дорожной разметки автомобильных дорог: суспензия высокодисперсных пигментов и наполнителей в растворах полимеров в органических растворителях, образующая после нанесения на дорожное покрытие и испарения растворителя твердую непрозрачную пленку, соответствующую требованиям, предъявляемым к дорожной разметке.
3.1.3. Термопластик для дорожной разметки автомобильных дорог: терморазмягчаемый пластичный материал на основе полимерного связующего, содержащий пигменты и наполнители, в виде порошковой смеси компонентов или литых объемных форм (блоки или гранулы из остывшего расплава), образующий после отверждения твердые непрозрачные элементы дорожной разметки.
3.1.4. Холодный пластик для дорожной разметки автомобильных дорог: многокомпонентный пластичный материал на основе полимерного связующего, содержащий пигменты и наполнители, отверждаемый в результате химической реакции и образующий после отверждения твердые непрозрачные элементы дорожной разметки.
3.1.5. Класс разметочного материала: характеристика материала для разметки дорог, определяющая его свойства по нормируемому параметру.
Примечание. Класс разметочного материала состоит из буквенного обозначения и цифр, определяющих группу требований по данному параметру.
3.2. В настоящем стандарте применяют следующие сокращения и обозначения классов разметочных материалов:
АС - по адгезии высохшей пленки краски (эмали) к стеклу;
В - по коэффициенту яркости высушенной пленки краски (эмали), отвердевшего расплава термопластика и холодного пластика;
ВВ - по времени высыхания краски (эмали);
ВТ - по времени отверждения термопластика и холодного пластика;
НВ - по массовой доле нелетучих веществ в краске (эмали);
ПК - по плотности краски (эмали);
ПП - по плотности отвержденных термопластика и холодного пластика;
СП - по степени перетира краски (эмали);
ТР - по температуре размягчения термопластика;
УВ - по условной вязкости краски (эмали);
x, y - координаты цветности.
4. Классификация материалов
4.1. Материалы для дорожной разметки автомобильных дорог классифицируются на следующие типы:
- краски (эмали);
- пластичные материалы.
4.2. Пластичные материалы классифицируются по способу отверждения:
- термопластики;
- холодные пластики.
5. Технические требования
5.1. Требования к краскам (эмалям) для дорожной разметки
5.1.1. Координаты цветности высушенной пленки красок (эмалей), отвердевших термопластиков и холодных пластиков должны соответствовать значениям, указанным в таблице 1.
Таблица 1
Цвет Обозначение координат цветности Координаты угловых точек с 1-й по 4-ю цветовую область дорожной разметки
1 2 3 4
Белый x 0,355 0,305 0,285 0,335
y 0,355 0,305 0,325 0,375
Желтый x 0,443 0,545 0,465 0,389
y 0,399 0,455 0,535 0,431
Оранжевый x 0,506 0,570 0,610 0,585
y 0,404 0,429 0,390 0,375
5.1.2. Коэффициент яркости высушенной пленки красок (эмалей), отвердевших термопластиков и холодных пластиков должен соответствовать значениям, указанным в таблице 2, с учетом класса, определяющего требования к данному параметру.
Таблица 2
Цвет Класс разметочного материала Коэффициент яркости , %
Белый В6 70 - 79
В7 Более 80
Желтый В3 40 - 49
В4 50 - 59
Оранжевый В2 30 - 39
В3 40 - 49
5.1.3. Плотность красок (эмалей) должна соответствовать значениям, указанным в таблице 3, с учетом класса, определяющего требования к данному параметру.
Таблица 3
Класс разметочного материала Плотность, г/см3
ПК1 Более 1,6
ПК2 1,4 - 1,6
ПК3 Менее 1,4
