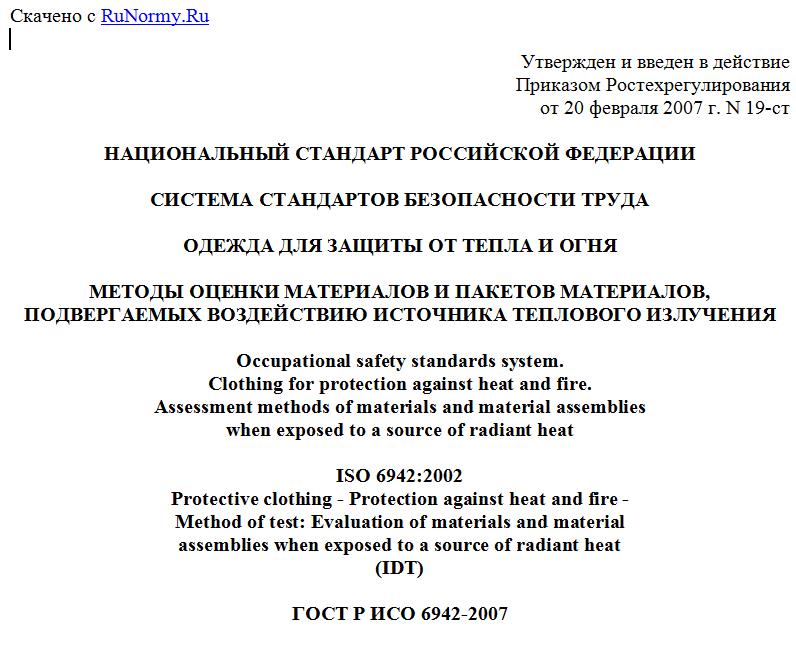

Утвержден и введен в действие
Приказом Ростехрегулирования
от 20 февраля 2007 г. N 19-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА
ОДЕЖДА ДЛЯ ЗАЩИТЫ ОТ ТЕПЛА И ОГНЯ
МЕТОДЫ ОЦЕНКИ МАТЕРИАЛОВ И ПАКЕТОВ МАТЕРИАЛОВ,
ПОДВЕРГАЕМЫХ ВОЗДЕЙСТВИЮ ИСТОЧНИКА ТЕПЛОВОГО ИЗЛУЧЕНИЯ
Occupational safety standards system.
Clothing for protection against heat and fire.
Assessment methods of materials and material assemblies
when exposed to a source of radiant heat
ISO 6942:2002
Protective clothing - Protection against heat and fire -
Method of test: Evaluation of materials and material
assemblies when exposed to a source of radiant heat
(IDT)
ГОСТ Р ИСО 6942-2007
Группа Т58
ОКС 13.340.10
Дата введения
1 июля 2007 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Техническим комитетом по стандартизации средств индивидуальной защиты ТК 320 "СИЗ" на основе официального аутентичного перевода ФГУП "СТАНДАРТИНФОРМ" стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации средств индивидуальной защиты ТК 320 "СИЗ".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 20 февраля 2007 г. N 19-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 6942:2002 "Одежда защитная. Защита от тепла и огня. Метод испытаний. Оценка материалов и пакетов материалов, подвергаемых воздействию источника теплового излучения" (ISO 6942:2002 "Protective clothing - Protection against heat and fire - Method of test: Evaluation of materials and material assemblies when exposed to a source of radiant heat").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Одежду для защиты от теплового излучения используют в разных ситуациях, и, соответственно, интенсивность излучения (определяемая плотностью теплового потока), воздействующего на материал одежды, варьируется в широких пределах. В настоящем стандарте описаны два метода испытаний, которые применимы ко всем видам материалов, но, в зависимости от того, для чего предназначен материал, необходимо правильно выбирать плотность теплового потока и точно интерпретировать результаты испытаний.
Работники промышленности или пожарные могут подвергаться тепловому излучению сравнительно низкой интенсивности в течение длительного времени. С другой стороны, на них может воздействовать излучение средней мощности в течение сравнительно короткого времени или очень мощное излучение в течение очень коротких промежутков времени. В последнем случае материал защитной одежды может изменить свои свойства или даже разрушиться.
Материалы для защитной одежды должны быть испытаны под воздействием тепловых потоков средней и высокой плотности. Характеристиками защитных свойств материала являются его реакция на воздействие по методу A, а также время , время и коэффициент теплопередачи, измеренные по методу B. Информация о точности результатов по методу B приведена в Приложении A.
1. Область применения
Настоящий стандарт устанавливает два дополняющих друг друга метода (метод A и метод B) оценки защитных свойств материалов, используемых в теплозащитной одежде при воздействии теплового излучения.
Методы предназначены для оценки типовых однослойных или многослойных текстильных или других материалов, используемых в теплозащитной одежде. Такие материалы в разных сочетаниях составляют комплекты, используемые в защитной одежде как с нательным бельем, так и без него.
Метод A представляет собой визуальную оценку любых изменений материала после воздействия теплового излучения. Метод B определяет количественные характеристики эффективности защиты материалов. Материалы можно испытывать как обоими методами, так и одним из них.
Испытания по этим двум методам предназначены для классификации материалов. Для того, чтобы оценить или спрогнозировать пригодность какого-либо материала для защитной одежды, необходимо учитывать дополнительные критерии (например, уровни защиты от конвективного тепла и (или) теплового излучения).
Поскольку испытания проводят при комнатной температуре, их результаты не всегда соответствуют поведению материалов при более высоких температурах окружающей среды, и поэтому годятся лишь в ограниченной степени для прогнозирования свойств защитной одежды, изготовленной из испытуемых материалов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 139:1973 <*>. Текстиль. Стандартные атмосферы для кондиционирования и испытаний
МЭК 60584-1-1995. Термопары. Часть 1. Справочные таблицы.
--------------------------------
<*> Заменен на ИСО 139-2005.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Параметры теплопередачи (heat transfer levels): время , в секундах с точностью до одной десятой, затраченное на подъем температуры калориметра на (12,0 +/- 0,1) °C, (24,0 +/- 0,2) °C соответственно.
3.2. Коэффициент теплопередачи (heat transmission factor) (TF): характеристика доли тепла, прошедшего через образец, расположенный перед источником теплового излучения, численно равная отношению плотности теплового потока, прошедшего через образец, к плотности теплового потока, падающего на образец.
3.3. Испытуемый образец (specimen): все слои тканей или других материалов (пакет материалов), расположенные, как они используются на практике, включая, при необходимости, нательное белье.
3.4. Плотность падающего теплового потока (incident heat flux density): количество энергии, падающей за единицу времени на поверхность калориметра, выраженное в кВт/м2.
3.5. Индекс передачи теплового излучения (radiant heat transfer index) (RHTI): число, рассчитанное с точностью до одной десятой, как среднее значение времени (измеренного с точностью до одной десятой секунды), затраченного на подъем температуры калориметра на (24,0 +/- 0,2) °C в ходе испытаний, при которых задается определенная плотность падающего теплового потока.
3.6. Изменение внешнего вида образца (change in appearance of the specimen): любые изменения внешнего вида материала (усадка, обугливание, обесцвечивание, подпаливание, раскаленные места, тление, расплавление и т.д.).
3.7. Комплект многослойной одежды (multi-layer clothing assembly): ряд слоев одежды, расположенных в порядке, характерном для обычного ношения.
Примечание. В отдельных слоях могут быть многослойные материалы, комбинации материалов или отдельные слои материала одежды.
4. Сущность методов
4.1. Метод A
Образец закрепляют в свободно стоящей раме (держателе образца) и выдерживают в течение определенного времени под действием теплового излучения определенного уровня. Уровень теплового излучения устанавливают изменением расстояния между образцом и источником теплового излучения. После выдержки образец и его отдельные слои осматривают на предмет обнаружения видимых изменений.
4.2. Метод B
Образец закрепляют в свободно стоящей раме (держателе образца) и выдерживают в течение определенного времени под действием теплового излучения определенного уровня. Время, необходимое для того, чтобы температура калориметра поднялась на 12 °C и 24 °C, фиксируют в качестве индексов передачи теплового излучения. Коэффициент теплопередачи в процентах рассчитывают на основе данных о подъеме температуры и фиксируют в протоколе.
5. Испытательное оборудование
5.1. Общие сведения
Испытательное оборудование для обоих методов испытаний состоит из:
- источника излучения;
- испытательной рамы;
- держателя образца.
Для метода B также необходимы:
- калориметр (см. 5.4);
- средство измерений и регистрации температуры.
5.2. Источник излучения
Источник излучения должен состоять из шести нагревательных стержней, изготовленных из карбида кремния (SiC), со следующими характеристиками:
- общая длина (356 +/- 2) мм;
- длина нагревающей части (178 +/- 2) мм;
- диаметр (7,9 +/- 0,1) мм;
- сопротивление электрическому току 3,6 Ом +/- 10% при 1070 °C.
Стержни должны быть установлены горизонтально в одной вертикальной плоскости в U-образной раме, изготовленной из изолирующего негорючего материала. На рисунке 1 показаны детали конструкции рамы и расположение стержней, которые должны свободно лежать в канавках рамы для того, чтобы в них не возникало механических напряжений.
