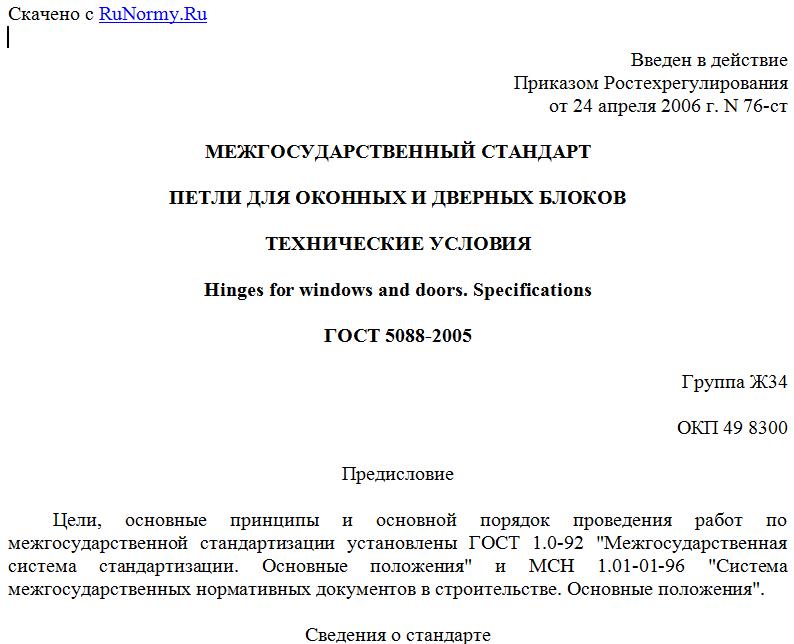

Введен в действие
Приказом Ростехрегулирования
от 24 апреля 2006 г. N 76-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЕТЛИ ДЛЯ ОКОННЫХ И ДВЕРНЫХ БЛОКОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Hinges for windows and doors. Specifications
ГОСТ 5088-2005
Группа Ж34
ОКП 49 8300
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и МСН 1.01-01-96 "Система межгосударственных нормативных документов в строительстве. Основные положения".
Сведения о стандарте
1. Разработан учреждением "Центр по сертификации оконной и дверной техники" с участием ФГУП "Центральное проектно-конструкторское и технологическое бюро" Госстроя России, фирмой "Fiskars", Финляндия, и фирмой "Dr. Hahn", Германия, ЗАО "ТБМ".
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) (Протокол N 28 от 13 октября 2005 г.).
За принятие проголосовали:
---------------------T----------T--------------------------------¬
¦Краткое наименование¦Код страны¦Сокращенное наименование органа ¦
¦ страны по МК ¦ по МК ¦ государственного управления ¦
¦ (ИСО 3166) 004-97 ¦(ИСО 3166)¦ строительством ¦
¦ ¦ 004-97 ¦ ¦
+--------------------+----------+--------------------------------+
¦Армения ¦АМ ¦Министерство градостроительства ¦
¦Беларусь ¦BY ¦Минстройархитектуры ¦
¦Казахстан ¦KZ ¦Казстройкомитет ¦
¦Киргизия ¦KG ¦Государственное агентство по ¦
¦ ¦ ¦архитектуре и строительству ¦
¦Молдова ¦MD ¦Агентство регионального развития¦
¦Российская Федерация¦RU ¦Минрегион России ¦
¦Узбекистан ¦UZ ¦Госархитектстрой ¦
L--------------------+----------+---------------------------------
4. Приказом Федерального агентства по техническому регулированию и метрологии от 24 апреля 2006 г. N 76-ст межгосударственный стандарт ГОСТ 5088-2005 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2007 г.
5. Взамен ГОСТ 5088-94.
1. Область применения
Настоящий стандарт распространяется на металлические петли (далее - петли), применяемые в оконных и дверных блоках из различных материалов.
Стандарт не распространяется на петли, устанавливаемые на оконные и дверные блоки специального назначения, в части дополнительных требований к пожаробезопасности и взломоустойчивости.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.601-95. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.308-85. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы ускоренных коррозионных испытаний
ГОСТ 9.401-91. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов
ГОСТ 397-79. Шплинты. Технические условия
ГОСТ 538-2001. Изделия замочные и скобяные. Общие технические условия
ГОСТ 1145-80. Шурупы с потайной головкой. Конструкция и размеры
ГОСТ 11648-75. Шайбы упорные быстросъемные. Технические условия
ГОСТ 15140-78. Материалы лакокрасочные. Методы определения адгезии
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования - в части воздействия климатических факторов внешней среды
ГОСТ 15878-79. Контактная сварка. Соединения сварные. Конструктивные элементы и размеры
ГОСТ 24705-2004 (ИСО 724:1993). Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 30777-2001. Устройства поворотные, откидные и поворотно-откидные для оконных и балконных дверных блоков. Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 538, а также следующие термины с соответствующими определениями:
петля: Изделие, служащее для соединения створки, форточки, фрамуги (полотна) с оконной (дверной) коробкой, а также для соединения спаренных створок (полотен) оконных (балконных дверных) блоков и обеспечивающее открывание-закрывание створки, форточки, фрамуги (полотна) оконного (дверного) блока.
правая петля: Петля, устанавливаемая на оконном (дверном) блоке, створка (полотно) которого закрывается против хода часовой стрелки.
левая петля: Петля, устанавливаемая на оконном (дверном) блоке, створка (полотно) которого закрывается по ходу часовой стрелки.
универсальная петля: Петля, устанавливаемая на оконном (дверном) блоке, створка (полотно) которого закрывается как по ходу, так и против хода часовой стрелки.
4. Типы, размеры и условные обозначения
4.1. По назначению петли подразделяют для установки на:
- оконные и балконные дверные блоки;
- дверные блоки.
4.1.1. В зависимости от массы открывающейся створки (полотна):
- для оконных блоков:
до 50 кг,
от 51 до 80 кг,
от 81 до 130 кг,
- для дверных блоков:
до 60 кг,
от 61 до 120 кг,
от 121 до 250 кг.
Примечание. Петли для оконных блоков массой более 130 кг и для дверных блоков более 250 кг относятся к изделиям специального назначения.
4.1.2. По вариантам конструктивного исполнения (типы) петли подразделяют:
- по способу установки на оконный (дверной) блок:
петли накладные - ПН,
петли врезные - ПВ,
петли ввертные - ПВв,
петли комбинированные - ПК,
- по варианту открывания оконной створки (дверного полотна):
петля левая - Л,
петля правая - П,
петля универсальная.
4.2. Основные детали петель представлены на рисунках А.1, А.2 Приложения А.
4.3. Условные обозначения типов петель и рекомендуемая область их применения приведены в таблице 1. Примеры петель и их комплектующих приведены в Приложении Б.
Таблица 1
Условное обозначение типа петель Исполнение, высота петель, мм Рекомендуемая область применения
ПН1, ПН2, ПН3 70; 85; 98; 110; 130; 150 Для створок оконных блоков и полотен дверных блоков без наплава
130; 150 Для входных дверных блоков в здания и квартиры
ПН4 -
ПН5 40; 60 Для форточек оконных блоков без наплава
ПН6 80; 110 Для соединения спаренных створок
