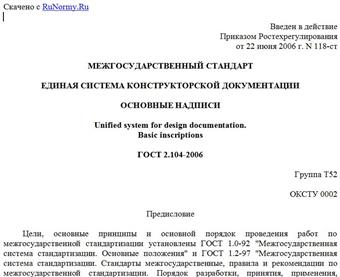

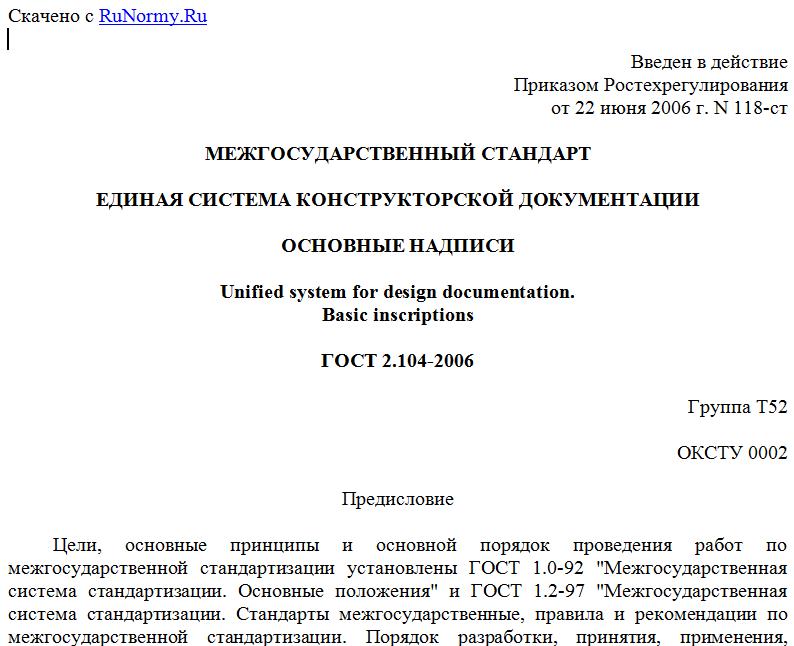

Введен в действие
Приказом Ростехрегулирования
от 22 июня 2006 г. N 118-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ОСНОВНЫЕ НАДПИСИ
Unified system for design documentation.
Basic inscriptions
ГОСТ 2.104-2006
Группа Т52
ОКСТУ 0002
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления, отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении (ВНИИНМАШ), Автономной некоммерческой организацией Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО НИЦ CALS-технологий "Прикладная логистика").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 23 от 28 февраля 2006 г.).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минторгэкономразвития
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Федеральное агентство по техническому регулированию и метрологии
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 июня 2006 г. N 118-ст межгосударственный стандарт ГОСТ 2.104-2006 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2006 года.
5. Взамен ГОСТ 2.104-68.
1. Область применения
Настоящий стандарт устанавливает формы, размеры, номенклатуру реквизитов и порядок заполнения основной надписи и дополнительных граф к ней в конструкторских документах, предусмотренных стандартами Единой системы конструкторской документации.
На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты, отражающие особенности указания реквизитов и атрибутов при оформлении конструкторских документов с учетом их специфики.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 2.053-2006. Единая система конструкторской документации. Электронная структура изделия. Общие положения
ГОСТ 2.102-68. Единая система конструкторской документации. Виды и комплектность конструкторских документов
ГОСТ 2.105-95. Единая система конструкторской документации. Общие требования к текстовым документам
ГОСТ 2.109-73. Единая система конструкторской документации. Основные требования к чертежам
ГОСТ 2.201-80. Единая система конструкторской документации. Обозначение изделий и конструкторских документов
ГОСТ 2.301-68. Единая система конструкторской документации. Форматы
ГОСТ 2.302-68. Единая система конструкторской документации. Масштабы
ГОСТ 2.303-68. Единая система конструкторской документации. Линии
ГОСТ 2.305-68. Единая система конструкторской документации. Изображения - виды, разрезы, сечения
ГОСТ 2.501-88. Единая система конструкторской документации. Правила учета и хранения
ГОСТ 2.502-68. Единая система конструкторской документации. Правила дублирования
ГОСТ 2.503-90. Единая система конструкторской документации. Правила внесения изменений
ГОСТ 2.601-2006. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.602-95. Единая система конструкторской документации. Ремонтные документы
ГОСТ 2.701-84. Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1. Реквизит документа: элемент оформления документа, содержащий о нем сведения.
Примечание. Как правило, реквизит состоит из атрибутов (составной реквизит).
3.1.2. Атрибут документа: идентифицированная (именованная) характеристика части реквизита.
3.1.3. Оформление документа: проставление необходимых реквизитов и атрибутов, установленных правилами документирования.
3.1.4. Подпись: реквизит документа, представляющий собой собственноручную подпись полномочного должностного лица.
Примечание. Для электронных документов используется аналог собственноручной подписи - электронная цифровая подпись.
3.2. Сокращения
В настоящем стандарте приняты следующие сокращения:
ДЭ - электронный конструкторский документ,
ЭЦП - электронная цифровая подпись,
ЭСИ - электронная структура изделия,
ЭВМ - электронная вычислительная машина.
4. Реквизиты основной надписи и дополнительных граф
4.1. Номенклатура реквизитов и атрибутов основной надписи и дополнительных граф в конструкторских документах должна соответствовать указанной в таблице 1.
Таблица 1
Реквизит Атрибут Наименование реквизита или атрибута (полей реквизита или атрибута) Обязательность Номер графы
реквизита атрибута
1 Наименование <1>
1.1 Наименование изделия Графа 1
1.2 Наименование документа То же
2 Обозначение и код документа <1>
2.1 Обозначение документа Графы 2 и 26
2.2 Код документа То же
3 Обозначение материала о Графа 3
4 Масса изделия Графа 5
5 Масштаб Графа 6
6 Порядковый номер листа Графа 7
7 Общее количество листов документа о Графа 8
8 Наименование или код организации Графа 9
9 Сведения о подписании документа <1>
9.1 Характер работы, выполняемой лицом, подписывающим документ Графа 10
9.2 Фамилия лица, подписавшего документ Графа 11
9.3 Подпись лица, фамилия которого указана в 9.2 <2> Графа 12
9.4 Дата подписания документа <3> Графа 13
10 Сведения об изменениях документа <1>
10.1 Порядковый номер изменения Графа 14
10.2 Указания об изменении листа Графа 15
10.3 Номер документа, на основании которого производится изменение Графа 16
10.4 Подпись лица, внесшего изменения <2> Графа 17
10.5 Дата внесения изменения <3> Графа 18
10.6 Обозначение зоны, в которой находится изменяемая часть изделия о Графа 33
11 Инвентарный номер подлинника Графа 19
12 Сведения о приемке подлинника в службу технической документации <1>
12.1 Подпись лица, принявшего подлинник <2> Графа 20
12.2 Дата приемки <3> То же
13 Инвентарный номер подлинника, взамен которого выпущен данный подлинник Графа 21
14 Инвентарный номер дубликата Графа 22
15 Сведения о приемке дубликата в службу технической документации <1>
