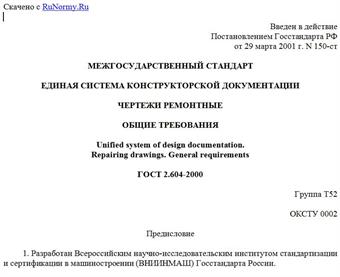

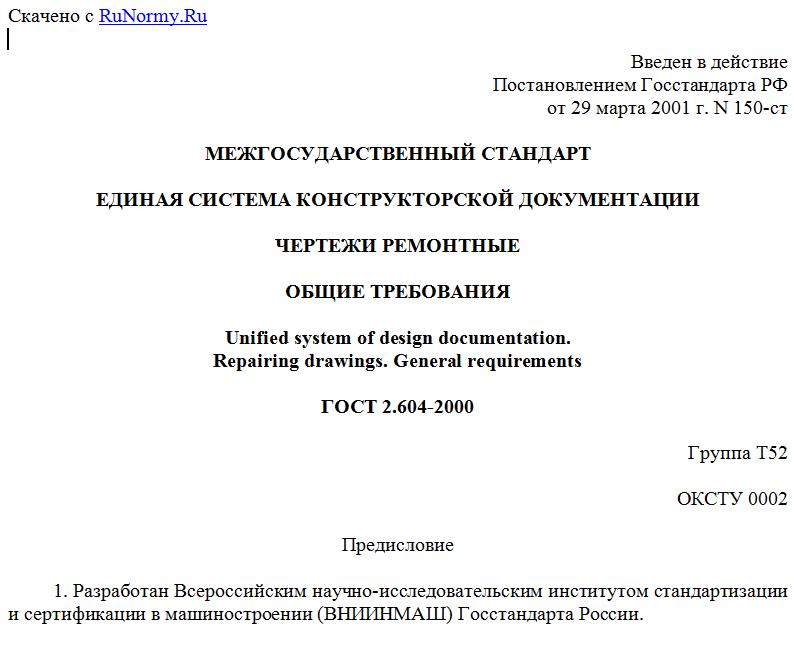

Введен в действие
Постановлением Госстандарта РФ
от 29 марта 2001 г. N 150-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ЧЕРТЕЖИ РЕМОНТНЫЕ
ОБЩИЕ ТРЕБОВАНИЯ
Unified system of design documentation.
Repairing drawings. General requirements
ГОСТ 2.604-2000
Группа Т52
ОКСТУ 0002
Предисловие
1. Разработан Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ) Госстандарта России.
Внесен Госстандартом России.
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 18 от 18 октября 2000 года).
За принятие проголосовали:
-----------------------------T-----------------------------------¬
¦ Наименование государства ¦ Наименование национального органа ¦
¦ ¦ по стандартизации ¦
+----------------------------+-----------------------------------+
¦Азербайджанская Республика ¦Азгосстандарт ¦
¦Республика Армения ¦Армгосстандарт ¦
¦Республика Беларусь ¦Госстандарт Республики Беларусь ¦
¦Республика Казахстан ¦Госстандарт Республики Казахстан ¦
¦Кыргызская Республика ¦Кыргызстандарт ¦
¦Республика Молдова ¦Молдовастандарт ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Республика Таджикистан ¦Таджикгосстандарт ¦
¦Туркменистан ¦Главгосинспекция ¦
¦ ¦"Туркменстандартлары" ¦
¦Украина ¦Госстандарт Украины ¦
L----------------------------+------------------------------------
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 29 марта 2001 г. N 150-ст межгосударственный стандарт ГОСТ 2.604-2000 введен в действие в качестве государственного стандарта Российской Федерации с 1 июля 2001 года.
4. Взамен ГОСТ 2.604-88.
1. Область применения
Настоящий стандарт распространяется на конструкторскую документацию для выполнения ремонта изделий всех отраслей промышленности и устанавливает общие правила выполнения ремонтных чертежей, схем, спецификаций, ведомостей, инструкций (далее - ремонтных чертежей).
На основании настоящего стандарта допускается при необходимости разрабатывать стандарты, устанавливающие правила выполнения ремонтных чертежей для выполнения ремонта конкретных видов техники с учетом специфики изделий и (или) ремонта.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.102-68. Единая система конструкторской документации. Виды и комплектность конструкторских документов
ГОСТ 2.106-96. Единая система конструкторской документации. Текстовые документы
Ссылка исключена с 1 сентября 2006 года. - Изменение N 1, введенное в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст.
ГОСТ 2.316-68. Единая система конструкторской документации. Правила нанесения на чертежах надписей технических требований и таблиц
ГОСТ 2.602-95. Единая система конструкторской документации. Ремонтные документы
ГОСТ 2.701-84. Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению.
ГОСТ 2.052-2006. Единая система конструкторской документации. Электронная модель изделия. Общие положения
ГОСТ 2.104-2006. Единая система конструкторской документации. Основные надписи
ГОСТ 2.610-2006. Единая система конструкторской документации. Правила выполнения эксплуатационных документов.
3. Определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1. Ремонтный размер - размер, установленный для ремонтируемого изделия или для изготовления нового изделия взамен изношенного и отличающийся от аналогичного размера изделия по рабочему чертежу.
3.2. Категорийный ремонтный размер - ремонтный размер, установленный для определенного вида и (или) категории ремонта. Например, для текущего, среднего или капитального ремонта; для 1-го, 2-го, 3-го вариантов ремонта.
3.3. Пригоночный ремонтный размер - ремонтный размер, установленный с учетом припуска на пригонку изделий "по месту".
4. Общие требования
4.1. Ремонтными считаются документы (чертежи, схемы, спецификации, ведомости инструкции и другие документы в соответствии с ГОСТ 2.102 и ГОСТ 2.602), предназначенные для:
- ремонта изделий (деталей, сборочных единиц, комплексов и комплектов);
- сборки (монтажа) и контроля отремонтированных изделий;
- изготовления дополнительных (новых) деталей (сборочных единиц) с ремонтными размерами.
Ремонтные чертежи разрабатывают в дополнение к ремонтным документам по ГОСТ 2.602 или, при отсутствии последних, как самостоятельные документы.
Для простых изделий допускается разрабатывать ремонтные чертежи вместо руководства по ремонту и (или) технических условий на ремонт.
4.2. В комплект ремонтных чертежей изделия в общем случае входят:
- чертежи изделий, перечисленных в 4.1;
- габаритные, монтажные чертежи, если в результате ремонта должны измениться габаритные размеры изделия либо монтажные размеры;
- чертежи дополнительных деталей (сборочных единиц), выполняемые в соответствии с требованиями ЕСКД;
- схемы;
- спецификации;
- ведомости спецификаций, ссылочных документов;
- инструкции.
Допускается в комплект этих документов включать расчеты размерных и кинематических цепей, расчеты изделий (деталей, сборочных единиц и т.п.) на прочность и другие необходимые документы в соответствии с ГОСТ 2.102 и ГОСТ 2.602.
4.3. Ремонтные габаритные и монтажные чертежи, ремонтные схемы и спецификации и другие документы, перечисленные в 4.1 и 4.2, могут быть выполнены в бумажной или электронной форме в соответствии с требованиями настоящего стандарта и стандартов ЕСКД.
4.4. На ремонтных чертежах, ремонтных габаритных и монтажных чертежах, ремонтных схемах, входящих в комплект документов для ремонта, помещают только те данные, которые отличны от данных соответствующих документов, входящих в комплект рабочей конструкторской документации.
5. Правила выполнения ремонтных чертежей
5.1. Ремонтные чертежи выполняют в соответствии с требованиями стандартов Единой системы конструкторской документации и настоящего стандарта.
Ремонтные чертежи в электронной форме могут быть выполнены в виде электронной модели детали и электронной модели сборочной единицы в соответствии с требованиями ГОСТ 2.052.
5.2. На ремонтных чертежах указывают только те размеры, предельные отклонения, натяги, зазоры и другие данные, которые должны быть выполнены и проверены при ремонте изделия.
5.3. На изделия, которые при ремонте не могут быть разъединены (неразъемные соединения, выполненные клепкой, сваркой и т.п.), допускается не выпускать самостоятельные чертежи на отдельные детали. Указания по ремонту таких изделий приводят на ремонтном сборочном чертеже изделия, в которое входят ремонтируемые детали, с добавлением изображений и данных, поясняющих сущность ремонта.
5.4. На ремонтных чертежах изображают только те виды, разрезы, сечения, которые необходимы для ремонта изделия.
5.5. На ремонтных чертежах предельные отклонения линейных размеров указывают, как правило, числовыми значениями, например, , , или условными обозначениями с последующим указанием в скобках их числовых значений, например, , .
5.6. На ремонтных чертежах поверхности, подлежащие обработке при ремонте, выполняют сплошной толстой основной линией, остальные части изображения - сплошной тонкой линией (рисунок 1).
Рисунок 1
Примечание. Приведенные в настоящем стандарте рисунки выполнены с полнотой, необходимой для иллюстрации изложенных в стандарте правил, и не должны рассматриваться как примеры полного оформления соответствующих чертежей. Если у отдельных элементов ремонтируемого изделия меняется конфигурация, то измененную часть показывают сплошной толстой основной линией, а неизменную часть - сплошной тонкой линией (рисунок 2).
Рисунок 2
5.7. На чертежах изделия, ремонтируемого сваркой, пайкой, нанесением металлопокрытий и т.п., рекомендуется выделять соответствующий участок изделия, подлежащий ремонту (рисунок 3).
Рисунок 3
5.8. При ремонте изделия наплавкой, заливкой (при помощи сварки, пайки и т.п.) на ремонтном чертеже указывают наименование, марку, размеры материала, используемого при ремонте, а также обозначение стандарта на материал (рисунок 4).
