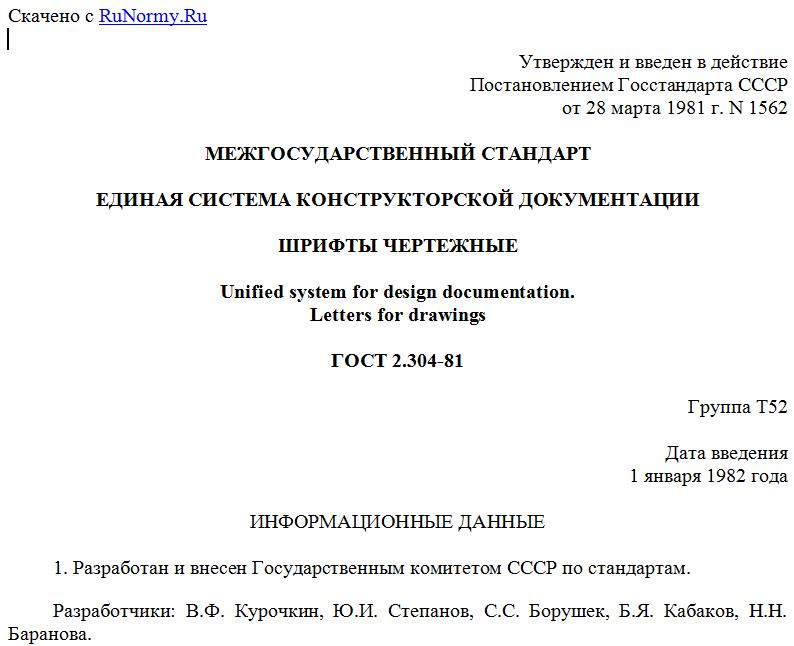

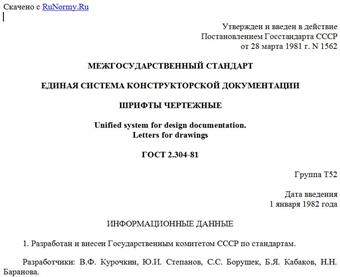

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 28 марта 1981 г. N 1562
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ШРИФТЫ ЧЕРТЕЖНЫЕ
Unified system for design documentation.
Letters for drawings
ГОСТ 2.304-81
Группа Т52
Дата введения
1 января 1982 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Государственным комитетом СССР по стандартам.
Разработчики: В.Ф. Курочкин, Ю.И. Степанов, С.С. Борушек, Б.Я. Кабаков, Н.Н. Баранова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 28.03.1981 N 1562.
3. Исключен с 1 сентября 2006 года. - Изменение N 2, введенное в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст.
4. Взамен ГОСТ 2.304-68.
5. Издание (апрель 2000 г.) с Изменением N 1, утвержденным в марте 1989 г. (ИУС 7-89).
Настоящий стандарт устанавливает чертежные шрифты, наносимые на чертежи и другие технические документы всех отраслей промышленности и строительства.
Абзац исключен с 1 сентября 2006 года. - Изменение N 2, введенное в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст.
1. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
1.1. Размер шрифта h - величина, определенная высотой прописных букв в миллиметрах.
1.2. Высота прописных букв h измеряется перпендикулярно к основанию строки.
Высота строчных букв с определяется из отношения их высоты (без отростков k) к размеру шрифта h, например, с = 7/10h (черт. 1 и 2).
Черт. 1
Черт. 2
1.3. Ширина буквы g - наибольшая ширина буквы, измеренная в соответствии с черт. 1 и 2, определяется по отношению к размеру шрифта h, например, g = 6/10h, или по отношению к толщине линии шрифта d, например, g = 6d.
1.4. Толщина линии шрифта d - толщина, определяемая в зависимости от типа и высоты шрифта.
1.5. Вспомогательная сетка - сетка, образованная вспомогательными линиями, в которые вписываются буквы. Шаг вспомогательных линий сетки определяется в зависимости от толщины линий шрифта d (черт. 3).
Черт. 3
2. ТИПЫ И РАЗМЕРЫ ШРИФТА
2.1. Устанавливаются следующие типы шрифта:
тип А без наклона (d = 1/14h) с параметрами, приведенными в табл. 1;
тип А с наклоном около 75° (d = 1/14h) с параметрами, приведенными в табл. 1;
тип Б без наклона (d = 1/10h) с параметрами, приведенными в табл. 2;
тип Б с наклоном около 75° (d = 1/10h) с параметрами, приведенными в табл. 2.
Таблица 1
Шрифт типа А (d = h/14)
Параметры шрифта Обозначение Относительный размер Размеры, мм
Размер шрифта:
высота прописных букв h (14/14)h 14d 2,5 3,5 5,0 7,0 10,0 14,0 20,0
высота строчных букв с (10/14)h 10d 1,8 2,5 3,5 5,0 7,0 10,0 14,0
Расстояние между буквами а (2/14)h 2d 0,35 0,5 0,7 1,0 1,4 2,0 2,8
Минимальный шаг строк (высота вспомогательной сетки) b (22/14)h 22d 4,0 5,5 8,0 11,0 16,0 22,0 31,0
Минимальное расстояние между словами е (6/14)h 6d 1,1 1,5 2,1 3,0 4,2 6,0 8,4
Толщина линий шрифта d (1/14)h d 0,18 0,25 0,35 0,5 0,7 1,0 1,4
Таблица 2
Шрифт типа Б (d = h/10)
Параметры шрифта Обозначение Относительный размер Размеры, мм
Размер шрифта:
высота прописных букв h (10/10)h 10d 1,8 2,5 3,5 5,0 7,0 10,0 14,0 20,0
высота строчных букв с (7/10)h 7d 1,3 1,8 2,5 3,5 5,0 7,0 10,0 14,0
Расстояние между буквами а (2/10)h 2d 0,35 0,5 0,7 1,0 1,4 2,0 2,8 4,0
Минимальный шаг строк (высота вспомогательной сетки) b (17/10)h 17d 3,1 4,3 6,0 8,5 12,0 17,0 24,0 34,0
Минимальное расстояние между словами е (6/10)h 6d 1,1 1,5 2,1 3,0 4,2 6,0 8,4 12,0
Толщина линий шрифта d (1/10)А d 0,18 0,25 0,35 0,5 0,7 1,0 1,4 2,0
Примечания. 1. Расстояние а между буквами, соседние линии которых не параллельны между собой (например, ТА, АТ), может быть уменьшено наполовину, т.е. на толщину d линии шрифта.
2. Минимальным расстоянием между словами е, разделенными знаком препинания, является расстояние между знаком препинания и следующим за ним словом.
При выполнении документов автоматизированным способом допускается применять шрифты, используемые средствами вычислительной техники. В этом случае должны быть обеспечены их хранение и передача пользователям документов.
2.2. Устанавливаются следующие размеры шрифта: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
Примечание. Применение шрифта размером 1,8 не рекомендуется и допускается только для типа Б.
2.3. Построение шрифта во вспомогательной сетке показано на черт. 4.
Черт. 4
2.4. Предельные отклонения размеров букв и цифр +/- 0,5 мм.
3. РУССКИЙ АЛФАВИТ (КИРИЛЛИЦА)
3.1. Шрифт типа А с наклоном приведен на черт. 5
Черт. 5
3.2. Шрифт типа А без наклона приведен на черт. 6.
Черт. 6
3.3. Шрифт типа Б с наклоном приведен на черт. 7.
Черт. 7
3.4. Шрифт типа Б без наклона приведен на черт. 8.
Черт. 8
4. ЛАТИНСКИЙ АЛФАВИТ
