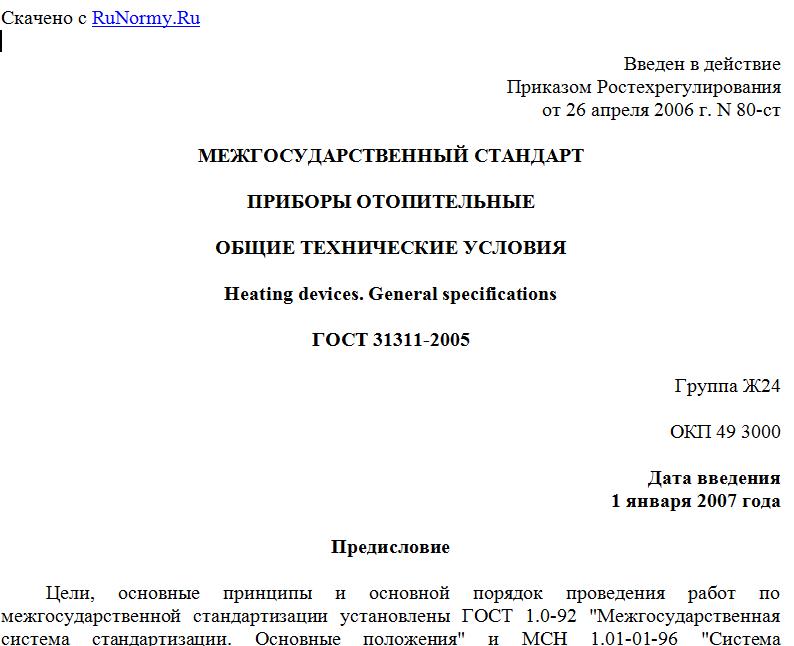

Введен в действие
Приказом Ростехрегулирования
от 26 апреля 2006 г. N 80-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРИБОРЫ ОТОПИТЕЛЬНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Heating devices. General specifications
ГОСТ 31311-2005
Группа Ж24
ОКП 49 3000
Дата введения
1 января 2007 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и МСН 1.01-01-96 "Система межгосударственных нормативных документов в строительстве. Основные положения".
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Научно-исследовательский институт санитарной техники" и Федеральным государственным унитарным предприятием "Центр методологии нормирования и стандартизации в строительстве" (ФГУП ЦНС)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК465 "Строительство"
3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) (Протокол N 28 от 13 октября 2005 г.)
За принятие проголосовали:
Кратное наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование органа государственного управления строительством
Азербайджан АZ Госстрой
Беларусь ВY Минстройархитектуры
Казахстан КZ Казстройкомитет
Киргизия КG Государственное агентство по архитектуре и строительству
Молдова МD Агентство регионального развития
Россия RU Росстрой
4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 апреля 2006 г. N 80-ст межгосударственный стандарт ГОСТ 31311-2005 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2007 г.
5 ВЗАМЕН ГОСТ 8690-94, ГОСТ 20849-94
1 Область применения
Настоящий стандарт распространяется на отопительные приборы - радиаторы и конвекторы, предназначенные для эксплуатации в системах водяного отопления зданий и сооружений различного назначения.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 380-94 Сталь углеродистая обыкновенного качества. Марки
ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 1215-79 Отливки из ковкого чугуна. Общие технические условия
ГОСТ 1412-85 Чугун с пластинчатым графитом для отливок. Марки
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 3262-75 Трубы стальные водогазопроводные. Технические условия
ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 7293-85 Чугун с шаровидным графитом для отливок. Марки
ГОСТ 8617-81 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия
ГОСТ 8734-75 Трубы стальные бесшовные холоднодеформированные. Сортамент
ГОСТ 9045-93 Прокат тонколистовой холоднокатаный из низкоуглеродистой качественной стали для холодной штамповки. Технические условия
ГОСТ 9150-2002 Основные нормы взаимозаменяемости. Резьба метрическая. Профиль
ГОСТ 10705-80 Трубы стальные электросварные. Технические условия
ГОСТ 10706-76 Трубы стальные электросварные прямошовные. Технические требования
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15527-70 Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки
ГОСТ 15846-2002 Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение
ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 16523-97 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия
ГОСТ 19904-90 Прокат листовой холоднокатаный. Сортамент
ГОСТ 21650-76 Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования
ГОСТ 22235-76 Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению сохранности при производстве погрузочно-разгрузочных и маневровых работ
ГОСТ 23170-78 Упаковка для изделий машиностроения. Общие требования
ГОСТ 23343-78 Грунтовка ГФ-0119. Технические условия
ГОСТ 24597-81 Пакеты тарно-штучных грузов. Основные параметры и размеры
ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 25129-82 Грунтовка ГФ-021. Технические условия
ГОСТ 25346-89 Основные нормы взаимозаменяемости. ЕСДП. Общие положения, ряды допусков и основных отклонений
ГОСТ 26598-85 Контейнеры и средства пакетирования в строительстве. Общие технические условия
ГОСТ 26645-85 Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 отопительный прибор: Устройство для обогрева помещения путем передачи теплоты от теплоносителя (вода, пар), поступающего от источника теплоты, в окружающую среду.
3.2 радиатор: Отопительный прибор, отдающий теплоту путем конвекции и радиации.
3.3 конвектор: Отопительный прибор, отдающий теплоту преимущественно за счет свободной конвекции.
Конвектор, как правило, состоит из нагревательного элемента и кожуха, образующего необогреваемый канал для естественной конвекции.
3.4 полотенцесушитель: Отопительный прибор (трубчатый радиатор), предназначенный для обогрева помещений.
3.5 номинальный тепловой поток : Тепловой поток, определяемый при нормальных (нормативных) условиях:
- температурном напоре = 70 °С;
- расходе теплоносителя через отопительный прибор = 0,1 кг/с (360 кг/ч);
- стандартном (нормальном) атмосферном давлении В = 1013,3 гПа (760 мм рт. ст.);
- движении теплоносителя в отопительном приборе по схеме "сверху - вниз".
3.6 температурный напор : Разность между средней температурой воды и расчетной температурой воздуха в помещении, °С.
3.7 расход теплоносителя : Количество воды, протекающее за единицу времени через отопительный прибор, кг/с.
3.8 паспортные испытания: Испытания, по результатам которых устанавливают номинальные показатели отопительного прибора, подлежащие включению в конструкторскую документацию, в том числе эксплуатационные документы, а также каталоги, проспекты и др. информационные издания изготовителя.
4 Основные виды
4.1 Отопительные приборы изготавливают следующих видов: стальные, чугунные, алюминиевые и биметаллические секционные радиаторы, канальные радиаторы, трубчатые отопительные приборы (в т.ч. полотенцесушители) и конвекторы.
4.2 По конструктивному исполнению радиаторы подразделяют на:
- секционные и блочные из чугуна, алюминия, стали, биметаллические;
- колончатые из стали, алюминия или других цветных металлов;
- панельные из стали.
4.3 Конвекторы могут быть с кожухом или без кожуха.
4.4 Допускаемые отклонения размеров отопительных приборов должны быть указаны в конструкторской документации.
5 Технические требования
5.1 Отопительные приборы изготавливают в соответствии с требованиями настоящего стандарта, конструкторской и технологической документации, утвержденными изготовителем.
5.2 Отопительные приборы должны быть прочными и герметичными и выдерживать пробное давление воды или воздуха, превышающее не менее чем в 1,5 раза максимальное рабочее давление, но не менее 0,6 МПа.
5.3 Отопительные приборы, собранные с помощью неразборных соединений, неразборные сборочные единицы, находящиеся под давлением теплоносителя, а также секции отопительных приборов должны выдерживать гидравлические испытания на статическую прочность при давлении:
- не менее 3,0 максимального рабочего давления - для литых;
- не менее 2,5 максимального рабочего давления - для прочих.
5.4 Отклонения значения номинального теплового потока отопительного прибора от заявленного изготовителем должны быть в пределах от минус 4% до плюс 5%.
5.5 Отопительные приборы должны иметь термостойкое защитно-декоративное покрытие, обеспечивающее их защиту от коррозии. Качество покрытия поверхностей, видимых при эксплуатации отопительных приборов, должно быть не ниже класса IV по ГОСТ 9.032.
