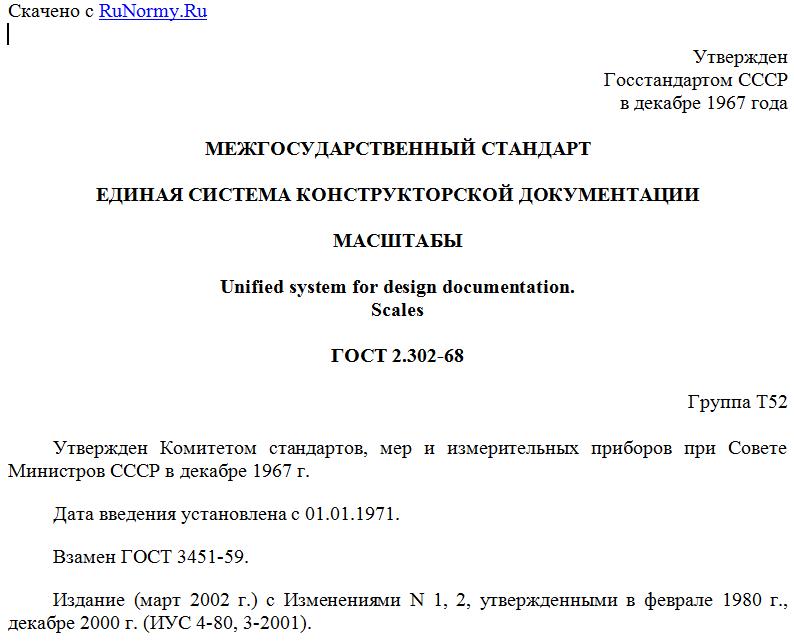

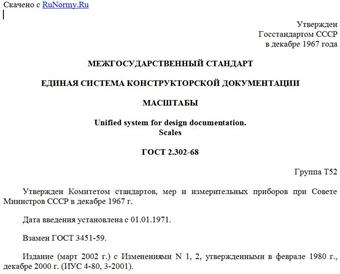

Утвержден
Госстандартом СССР
в декабре 1967 года
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
МАСШТАБЫ
Unified system for design documentation.
Scales
ГОСТ 2.302-68
Группа Т52
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.
Дата введения установлена с 01.01.1971.
Взамен ГОСТ 3451-59.
Издание (март 2002 г.) с Изменениями N 1, 2, утвержденными в феврале 1980 г., декабре 2000 г. (ИУС 4-80, 3-2001).
Изменение N 2 принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 17 от 22.06.2000).
За принятие изменения проголосовали:
Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Беларусь Госстандарт Республики Беларусь
Кыргызская Республика Кыргызстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикгосстандарт
Туркменистан Главгосинспекция "Туркменстандартлары"
Республика Узбекистан Узгосстандарт
Украина Госстандарт Украины
1. Настоящий стандарт устанавливает масштабы изображений и их обозначение на чертежах всех отраслей промышленности и строительства.
Стандарт не распространяется на чертежи, полученные фотографированием, а также на иллюстрации в печатных изданиях и т.п.
(Измененная редакция, Изм. N 2).
2а. В настоящем стандарте применяют следующие термины с соответствующими определениями:
масштаб: Отношение линейного размера отрезка на чертеже к соответствующему линейному размеру того же отрезка в натуре;
масштаб натуральной величины: Масштаб с отношением 1:1;
масштаб увеличения: Масштаб с отношением большим, чем 1:1 (2:1 и т.д.);
масштаб уменьшения: Масштаб с отношением меньшим, чем 1:1 (1:2 и т.д.).
(Введен дополнительно, Изм. N 2).
2. Масштабы изображений на чертежах должны выбираться из следующего ряда:
Масштабы уменьшения 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000
Натуральная величина 1:1
Масштабы увеличения 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1
3. При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.
4. В необходимых случаях допускается применять масштабы увеличения (100n):1, где n - целое число.
5. Масштаб, указанный в предназначенной для этого графе основной надписи чертежа, должен обозначаться по типу 1:1; 1:2; 2:1 и т.д.
Документы в электронной форме в своей реквизитной части должны содержать реквизит, указывающий на принятый масштаб изображения. При выводе документов в электронной форме на бумажный носитель масштаб изображения должен соответствовать указанному.
