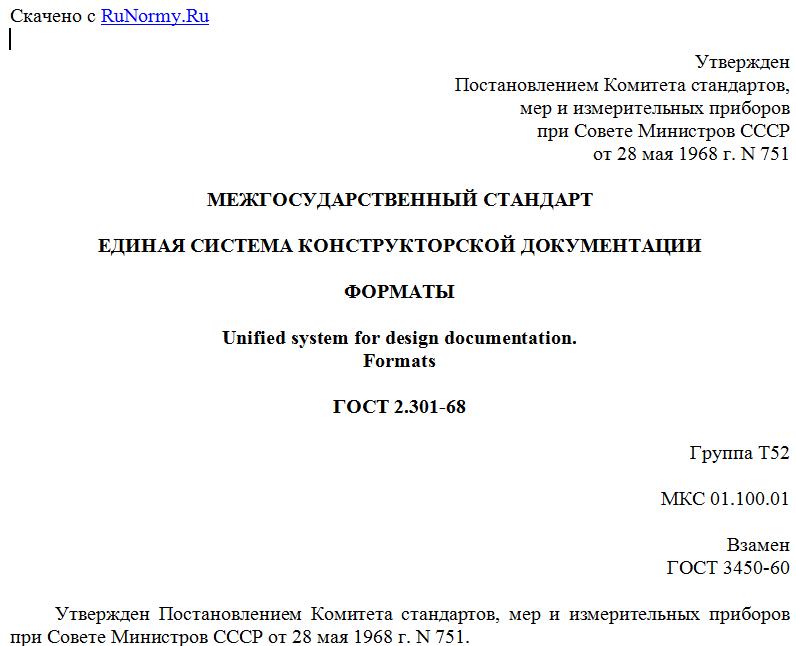

Утвержден
Постановлением Комитета стандартов,
мер и измерительных приборов
при Совете Министров СССР
от 28 мая 1968 г. N 751
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ФОРМАТЫ
Unified system for design documentation.
Formats
ГОСТ 2.301-68
Группа Т52
МКС 01.100.01
Взамен
ГОСТ 3450-60
Утвержден Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 28 мая 1968 г. N 751.
Дата введения установлена
1 января 1971 года
Издание (август 2007 г.) с Изменениями N 1, 2, 3, утвержденными в декабре 1980 г., марте 1989 г., июне 2006 г. (ИУС 3-81, 7-89, 9-2006).
1. Настоящий стандарт устанавливает форматы листов чертежей и других документов, выполненных в электронной и (или) бумажной форме, предусмотренных стандартами на конструкторскую документацию всех отраслей промышленности и строительства.
(Измененная редакция, Изм. N 2, 3).
2. Форматы листов определяются размерами внешней рамки (выполненной тонкой линией) оригиналов, подлинников, дубликатов, копий (черт. 1).
Черт. 1
При выводе документа в электронной форме на бумажный носитель с размерами сторон листа, совпадающими с указанными в табл. 1, внешнюю рамку формата допускается не выполнять. Если размеры сторон листа больше указанных в табл. 1, то внешняя рамка формата должна быть воспроизведена.
Таблица 1
Обозначение формата Размеры сторон формата, мм
А0 841 x 1189
А1 594 x 841
А2 420 x 594
А3 297 x 420
А4 210 x 297
(Измененная редакция, Изм. N 3).
3. Формат с размерами сторон 1189 x 841 мм, площадь которого равна 1 м2, и другие форматы, полученные путем последовательного деления его на две равные части параллельно меньшей стороне соответствующего формата, принимаются за основные.
4. Обозначения и размеры сторон основных форматов должны соответствовать указанным в табл. 1.
При необходимости допускается применять формат А5 с размерами сторон 148 x 210 мм.
5. Допускается применение дополнительных форматов, образуемых увеличением коротких сторон основных форматов на величину, кратную их размерам.
Размеры производных форматов, как правило, следует выбирать по табл. 2.
Таблица 2
мм
Кратность Формат
А0 А1 А2 А3 А4
2 1189 x 1682 - - - -
3 1189 x 2523 841 x 1783 594 x 1261 420 x 891 297 x 630
4 - 841 x 2378 594 x 1682 420 х 1189 297 x 841
5 - - 594 x 2102 420 x 1486 297 x 1051
6 - - - 420 x 1783 297 x 1261
7 - - - 420 x 2080 297 x 1471
8 - - - - 297 x 1682
9 - - - - 297 x 1892
Обозначение производного формата составляется из обозначения основного формата и его кратности согласно табл. 2, например, А0 x 2, А4 x 8 и т.д.
6. Предельные отклонения сторон форматов - по табл. 3.
Таблица 3
мм
Размеры сторон форматов Предельные отклонения
До 150 +/- 1,5
Св. 150 до 600 +/- 2,0
Св. 600 +/- 3,0
4 - 6. (Измененная редакция, Изм. N 1).
7, 8. (Исключены, Изм. N 1).
9. Документы в электронной форме в своей реквизитной части должны содержать обозначение формата листа бумажного носителя, при выводе на который масштаб отображения будет соответствовать указанному.
(Введен дополнительно, Изм. N 3).
