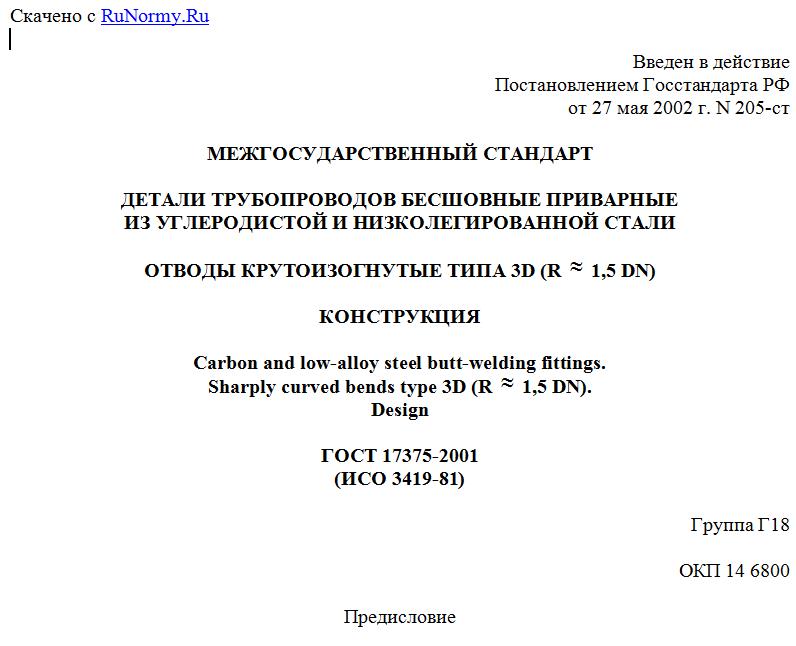

Введен в действие
Постановлением Госстандарта РФ
от 27 мая 2002 г. N 205-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДЕТАЛИ ТРУБОПРОВОДОВ БЕСШОВНЫЕ ПРИВАРНЫЕ
ИЗ УГЛЕРОДИСТОЙ И НИЗКОЛЕГИРОВАННОЙ СТАЛИ
ОТВОДЫ КРУТОИЗОГНУТЫЕ ТИПА 3D (R 1,5 DN)
КОНСТРУКЦИЯ
Carbon and low-alloy steel butt-welding fittings.
Sharply curved bends type 3D (R 1,5 DN).
Design
ГОСТ 17375-2001
(ИСО 3419-81)
Группа Г18
ОКП 14 6800
Предисловие
1. Разработан ОАО "Корпорация МОНТАЖСПЕЦСТРОЙ".
Внесен Государственным комитетом Российской Федерации по стандартизации и метрологии.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (Протокол N 20 от 1 ноября 2001 г.).
За принятие проголосовали:
----------------------------T------------------------------------¬
¦ Наименование государства ¦ Наименование национального органа ¦
¦ ¦ по стандартизации ¦
+---------------------------+------------------------------------+
¦Азербайджанская Республика ¦Азгосстандарт ¦
¦Республика Армения ¦Армгосстандарт ¦
¦Республика Беларусь ¦Госстандарт Республики Беларусь ¦
¦Грузия ¦Грузстандарт ¦
¦Республика Казахстан ¦Госстандарт Республики Казахстан ¦
¦Кыргызская Республика ¦Кыргызстандарт ¦
¦Республика Молдова ¦Молдовастандарт ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Туркменистан ¦Главгосслужба "Туркменстандартлары" ¦
¦Республика Узбекистан ¦Узгосстандарт ¦
¦Украина ¦Госстандарт Украины ¦
L---------------------------+-------------------------------------
3. Стандарт соответствует ИСО 3419-81 "Фитинги из легированной и нелегированной стали приварные встык" в части конструкции отводов.
4. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 27 мая 2002 г. N 205-ст межгосударственный стандарт ГОСТ 17375-2001 (ИСО 3419-81) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.
5. Взамен ГОСТ 17375-83.
1. Область применения
Настоящий стандарт распространяется на бесшовные приварные отводы из углеродистой и низколегированной стали типа 3D с R = 1,5 DN и = 45°, = 60°, = 90° и = 180°, изготавливаемые из труб методами штамповки или протяжки по рогообразному сердечнику.
Область применения отводов - в соответствии с разделом 1 ГОСТ 17380.
Требования пункта 4.1 и раздела 5 являются обязательными, остальные требования - рекомендуемыми.
2. Нормативные ссылки
В настоящем стандарте использована ссылка на ГОСТ 17380-2001 (ИСО 3419-81). Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия.
3. Определения, обозначения и сокращения
Термины, их определения, обозначения и сокращения - по ГОСТ 17380.
4. Конструкция и размеры
4.1. Конструкция и размеры отводов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.
Рисунок 1
Таблица 1
Отводы исполнения 1
Размеры в миллиметрах
------T------T-----T-----T-----T-----T-----T---------------------¬
¦ DN ¦ D ¦ Т ¦F = R¦ Н ¦ С ¦ В ¦ Масса, кг, ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ отвода с тета ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ +------T------T-------+
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 45° ¦ 90° ¦ 180° ¦
+-----+------+-----+-----+-----+-----+-----+------+------+-------+
¦15 ¦21,3 ¦2,0 ¦28 ¦14 ¦56 ¦38 ¦0,02 ¦0,04 ¦0,08 ¦
¦ ¦ ¦3,2 ¦ ¦ ¦ ¦ ¦0,03 ¦0,06 ¦0,12 ¦
¦ ¦ ¦4,0 ¦ ¦ ¦ ¦ ¦0,04 ¦0,07 ¦0,14 ¦
+-----+------+-----+-----+-----+-----+-----+------+------+-------+
¦20 ¦26,9 ¦2,0 ¦29 ¦14 ¦58 ¦43 ¦0,03 ¦0,06 ¦0,11 ¦
¦ ¦ ¦3,2 ¦ ¦ ¦ ¦ ¦0,04 ¦0,08 ¦0,17 ¦
¦ ¦ ¦4,0 ¦ ¦ ¦ ¦ ¦0,06 ¦0,10 ¦0,20 ¦
+-----+------+-----+-----+-----+-----+-----+------+------+-------+
¦25 ¦33,7 ¦2,3 ¦38 ¦18 ¦76 ¦56 ¦0,05 ¦0,11 ¦0,21 ¦
¦ ¦ ¦3,2 ¦ ¦ ¦ ¦ ¦0,08 ¦0,16 ¦0,32 ¦
¦ ¦ ¦4,5 ¦ ¦ ¦ ¦ ¦0,09 ¦0,19 ¦0,38 ¦
+-----+------+-----+-----+-----+-----+-----+------+------+-------+
¦32 ¦42,4 ¦2,6 ¦48 ¦23 ¦96 ¦69 ¦0,10 ¦0,19 ¦0,39 ¦
¦ ¦ ¦3,6 ¦ ¦ ¦ ¦ ¦0,13 ¦0,26 ¦0,52 ¦
¦ ¦ ¦5,0 ¦ ¦ ¦ ¦ ¦0,17 ¦0,35 ¦0,60 ¦
+-----+------+-----+-----+-----+-----+-----+------+------+-------+
¦40 ¦48,3 ¦2,6 ¦57 ¦29 ¦114 ¦82 ¦0,13 ¦0,26 ¦0,53 ¦
¦ ¦ ¦3,6 ¦ ¦ ¦ ¦ ¦0,18 ¦0,36 ¦0,72 ¦
¦ ¦ ¦5,0 ¦ ¦ ¦ ¦ ¦0,24 ¦0,47 ¦0,95 ¦
+-----+------+-----+-----+-----+-----+-----+------+------+-------+
¦50 ¦60,3 ¦2,9 ¦76 ¦35 ¦152 ¦106 ¦0,25 ¦0,50 ¦0,99 ¦
¦ ¦ ¦4,0 ¦ ¦ ¦ ¦ ¦0,33 ¦0,67 ¦1,30 ¦
¦ ¦ ¦5,6 ¦ ¦ ¦ ¦ ¦0,50 ¦0,89 ¦1,80 ¦
+-----+------+-----+-----+-----+-----+-----+------+------+-------+
¦65 ¦76,1 ¦2,9 ¦95 ¦44 ¦190 ¦133 ¦0,40 ¦0,79 ¦1,60 ¦
¦ ¦ ¦5,0 ¦ ¦ ¦ ¦ ¦0,72 ¦1,50 ¦2,90 ¦
¦ ¦ ¦7,1 ¦ ¦ ¦ ¦ ¦0,90 ¦1,80 ¦3,60 ¦
+-----+------+-----+-----+-----+-----+-----+------+------+-------+
¦80 ¦88,9 ¦3,2 ¦114 ¦51 ¦228 ¦159 ¦0,60 ¦1,20 ¦2,40 ¦
¦ ¦ ¦5,6 ¦ ¦ ¦ ¦ ¦1,00 ¦2,10 ¦4,10 ¦
¦ ¦ ¦8,0 ¦ ¦ ¦ ¦ ¦1,40 ¦2,80 ¦5,70 ¦
+-----+------+-----+-----+-----+-----+-----+------+------+-------+
¦100 ¦114,3 ¦3,6 ¦152 ¦64 ¦304 ¦210 ¦1,20 ¦2,40 ¦4,70 ¦
¦ ¦ ¦6,3 ¦ ¦ ¦ ¦ ¦2,00 ¦4,00 ¦8,00 ¦
¦ ¦ ¦8,8 ¦ ¦ ¦ ¦ ¦2,80 ¦5,40 ¦11,00 ¦
+-----+------+-----+-----+-----+-----+-----+------+------+-------+
¦125 ¦139,7 ¦4,0 ¦190 ¦79 ¦380 ¦260 ¦2,00 ¦4,00 ¦8,00 ¦
¦ ¦ ¦6,3 ¦ ¦ ¦ ¦ ¦3,10 ¦6,20 ¦12,00 ¦
¦ ¦ ¦10,0 ¦ ¦ ¦ ¦ ¦4,80 ¦9,60 ¦19,00 ¦
+-----+------+-----+-----+-----+-----+-----+------+------+-------+
¦150 ¦168,3 ¦4,5 ¦229 ¦95 ¦457 ¦313 ¦3,20 ¦6,50 ¦13,00 ¦
¦ ¦ ¦7,1 ¦ ¦ ¦ ¦ ¦5,10 ¦10,00 ¦20,00 ¦
¦ ¦ ¦11,0 ¦ ¦ ¦ ¦ ¦7,70 ¦15,00 ¦31,00 ¦
+-----+------+-----+-----+-----+-----+-----+------+------+-------+
¦200 ¦219,1 ¦6,3 ¦305 ¦127 ¦610 ¦414 ¦8,00 ¦16,00 ¦32,00 ¦
¦ ¦ ¦8,0 ¦ ¦ ¦ ¦ ¦9,90 ¦20,00 ¦40,00 ¦
¦ ¦ ¦12,5 ¦ ¦ ¦ ¦ ¦14,00 ¦31,00 ¦61,00 ¦
+-----+------+-----+-----+-----+-----+-----+------+------+-------+
¦250 ¦273,0 ¦6,3 ¦381 ¦159 ¦762 ¦518 ¦12,00 ¦25,00 ¦50,00 ¦
¦ ¦ ¦10,0 ¦ ¦ ¦ ¦ ¦19,00 ¦39,00 ¦78,00 ¦
+-----+------+-----+-----+-----+-----+-----+------+------+-------+
¦300 ¦323,9 ¦7,1 ¦457 ¦190 ¦914 ¦619 ¦20,00 ¦40,00 ¦80,00 ¦
