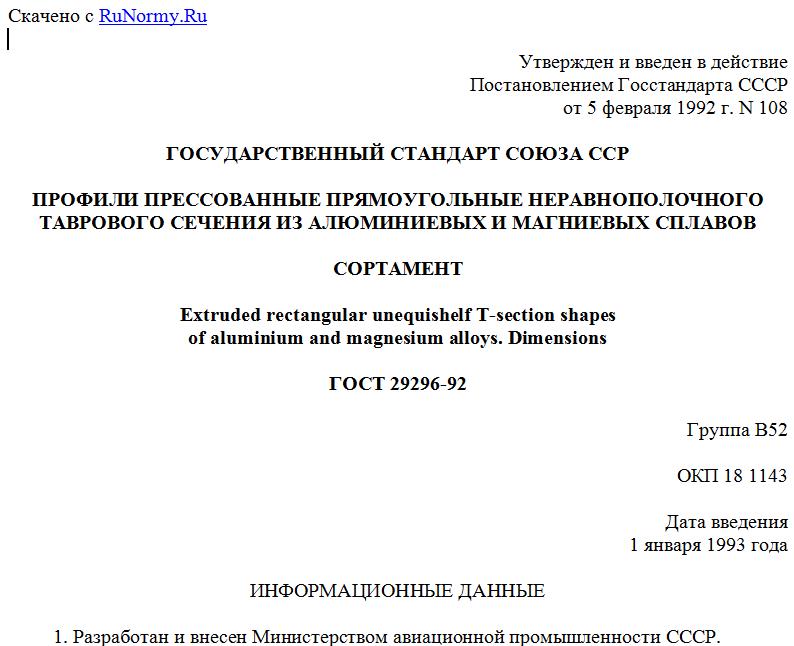

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 5 февраля 1992 г. N 108
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОФИЛИ ПРЕССОВАННЫЕ ПРЯМОУГОЛЬНЫЕ НЕРАВНОПОЛОЧНОГО
ТАВРОВОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ
СОРТАМЕНТ
Extruded rectangular unequishelf Т-section shapes
of aluminium and magnesium alloys. Dimensions
ГОСТ 29296-92
Группа В52
ОКП 18 1143
Дата введения
1 января 1993 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством авиационной промышленности СССР.
Разработчики: Г.С. Макаров, В.Ф. Николаев, В.К. Николаев.
2. Утвержден и введен в действие Постановлением Комитета стандартизации и метрологии СССР от 05.02.1992 N 108.
3. Периодичность проверки - 5 лет.
4. Введен впервые.
5. Ссылочные нормативно-технические документы
-----------------------------------------T------------------------
Обозначение НТД, на который дана ссылка ¦ Номер пункта
-----------------------------------------+------------------------
ГОСТ 8617-81 ¦ 1
ГОСТ 19657-84 ¦ 1
Настоящий стандарт устанавливает сортамент прессованных прямоугольных профилей неравнополочного таврового сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.
Требования настоящего стандарта являются обязательными.
1. Номера профилей и их размеры должны соответствовать приведенным на чертеже и в табл. 1.
Таблица 1
------T----------------------------------------------T-------T----T---------------
Номер ¦ Размеры, мм ¦Площадь¦Диа-¦ Теоретическая
профи-¦ ¦сече- ¦метр¦ масса 1 м, кг
ля +-----T------T-----T-----T-----T-----T----T----+ния, ¦опи-¦
¦ H ¦ B ¦ b ¦ S ¦ S ¦ S ¦ R ¦ R ¦см2 ¦сан-¦
¦ ¦ ¦ ¦ ¦ 1 ¦ 2 ¦ ¦ 1 ¦ ¦ной +-------T-------
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ок- ¦алюми- ¦магни-
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦руж-¦ниевый ¦евый
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦нос-¦сплав ¦сплав
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ти, ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦мм ¦ ¦
------+-----+------+-----+-----+-----+-----+----+----+-------+----+-------+-------
421761¦8,0 ¦14,5 ¦2,5 ¦6,0 ¦4,6 ¦4,6 ¦0,5 ¦0,5 ¦0,872 ¦16 ¦0,249 ¦0,157
421275¦8,0 ¦25,0 ¦3,0 ¦16,0 ¦4,0 ¦1,6 ¦- ¦- ¦1,568 ¦25 ¦0,447 ¦0,282
420901¦8,0 ¦38,2 ¦16,1 ¦4,2 ¦2,9 ¦2,9 ¦3,0 ¦3,0 ¦1,361 ¦39 ¦0,388 ¦0,245
421762¦9,0 ¦40,0 ¦15,0 ¦2,0 ¦2,0 ¦2,0 ¦- ¦- ¦0,940 ¦40 ¦0,268 ¦0,169
421276¦10,0 ¦14,5 ¦4,5 ¦2,0 ¦2,0 ¦2,0 ¦- ¦- ¦0,450 ¦16 ¦0,128 ¦0,081
420902¦10,0 ¦27,0 ¦6,25 ¦1,5 ¦1,5 ¦1,5 ¦2,0 ¦2,0 ¦0,550 ¦27 ¦0,157 ¦0,099
420903¦11,0 ¦52,0 ¦14,0 ¦15,0 ¦5,0 ¦5,0 ¦0,5 ¦0,5 ¦3,501 ¦52 ¦0,998 ¦0,630
420904¦12,0 ¦22,0 ¦6,25 ¦1,5 ¦1,5 ¦1,5 ¦2,0 ¦2,0 ¦0,505 ¦22 ¦0,144 ¦0,091
420905¦12,0 ¦48,0 ¦18,0 ¦1,0 ¦2,0 ¦2,0 ¦7,0 ¦- ¦1,165 ¦48 ¦0,332 ¦0,210
420906¦12,0 ¦50,0 ¦20,0 ¦1,0 ¦2,0 ¦2,0 ¦6,0 ¦- ¦1,177 ¦50 ¦0,336 ¦0,212
420907¦12,0 ¦58,0 ¦20,25¦3,5 ¦4,5 ¦4,5 ¦5,0 ¦5,0 ¦2,980 ¦58 ¦0,849 ¦0,536
420908¦12,0 ¦130,0 ¦28,0 ¦52,0 ¦5,0 ¦5,0 ¦8,0 ¦8,0 ¦10,415 ¦130 ¦2,968 ¦1,875
420909¦12,0 ¦202,0 ¦60,0 ¦75,0 ¦5,0 ¦5,0 ¦8,0 ¦8,0 ¦15,625 ¦202 ¦4,453 ¦2,812
420910¦13,0 ¦19,0 ¦5,0 ¦1,5 ¦2,0 ¦2,0 ¦0,5 ¦0,5 ¦0,546 ¦20 ¦0,156 ¦0,098
420911¦13,0 ¦22,0 ¦4,0 ¦2,0 ¦3,0 ¦5,0 ¦4,0 ¦- ¦0,974 ¦23 ¦0,278 ¦0,175
420912¦15,0 ¦20,0 ¦7,0 ¦1,0 ¦1,0 ¦1,0 ¦2,0 ¦2,0 ¦0,357 ¦22 ¦0,102 ¦0,064
420913¦15,0 ¦22,0 ¦6,25 ¦1,5 ¦1,5 ¦1,5 ¦2,0 ¦2,0 ¦0,550 ¦24 ¦0,157 ¦0,099
420914¦15,0 ¦45,0 ¦19,0 ¦2,0 ¦2,0 ¦2,0 ¦3,0 ¦3,0 ¦1,199 ¦45 ¦0,342 ¦0,216
420915¦15,0 ¦48,0 ¦18,0 ¦1,2 ¦1,2 ¦1,2 ¦2,0 ¦2,0 ¦0,759 ¦48 ¦0,216 ¦0,137
421277¦15,0 ¦100,0 ¦20,0 ¦10,0 ¦4,0 ¦4,0 ¦3,0 ¦3,0 ¦5,139 ¦100 ¦1,465 ¦0,925
421985¦15,0 ¦102,0 ¦20,0 ¦10,0 ¦6,0 ¦6,0 ¦3,0 ¦3,0 ¦7,059 ¦102 ¦2,012 ¦1,271
421763¦16,0 ¦49,0 ¦16,0 ¦14,0 ¦8,0 ¦8,0 ¦2,0 ¦2,0 ¦5,057 ¦49 ¦1,441 ¦0,910
420916¦17,0 ¦31,0 ¦14,55¦0,9 ¦0,9 ¦0,9 ¦2,0 ¦2,0 ¦0,441 ¦31 ¦0,126 ¦0,079
421764¦17,5 ¦73,0 ¦31,5 ¦7,0 ¦5,0 ¦5,0 ¦3,0 ¦3,0 ¦4,564 ¦73 ¦1,301 ¦0,821
420917¦18,0 ¦8,0 ¦2,0 ¦1,2 ¦1,5 ¦1,5 ¦1,0 ¦- ¦0,320 ¦19 ¦0,091 ¦0,058
420918¦18,0 ¦10,0 ¦2,0 ¦1,2 ¦1,5 ¦1,5 ¦1,0 ¦1,0 ¦0,352 ¦20 ¦0,100 ¦0,063
421948¦18,0 ¦14,0 ¦2,0 ¦1,2 ¦1,2 ¦1,2 ¦1,0 ¦1,0 ¦0,374 ¦22 ¦0,107 ¦0,067
421278¦18,0 ¦28,0 ¦3,0 ¦4,2 ¦3,0 ¦3,0 ¦- ¦- ¦1,470 ¦31 ¦0,419 ¦0,265
420919¦18,0 ¦42,0 ¦18,0 ¦4,0 ¦6,0 ¦6,0 ¦2,0 ¦2,0 ¦3,017 ¦42 ¦0,860 ¦0,543
420920¦18,0 ¦45,0 ¦17,0 ¦8,0 ¦8,0 ¦8,0 ¦0,5 ¦0,5 ¦4,401 ¦45 ¦1,254 ¦0,792
420921¦18,0 ¦76,0 ¦34,0 ¦2,0 ¦2,0 ¦1,5 ¦2,0 ¦2,0 ¦1,687 ¦76 ¦0,481 ¦0,304
420922¦19,0 ¦65,0 ¦22,0 ¦15,0 ¦6,0 ¦6,0 ¦2,5 ¦2,5 ¦5,877 ¦65 ¦1,675 ¦1,058
420923¦20,0 ¦30,0 ¦3,0 ¦3,0 ¦3,0 ¦3,0 ¦- ¦- ¦1,410 ¦34 ¦0,402 ¦0,254
420294¦20,0 ¦36,0 ¦16,0 ¦1,4 ¦1,4 ¦1,4 ¦3,0 ¦3,0 ¦0,803 ¦36 ¦0,229 ¦0,145
420925¦20,0 ¦40,0 ¦16,0 ¦1,2 ¦1,2 ¦1,2 ¦2,0 ¦2,0 ¦0,723 ¦40 ¦0,206 ¦0,130
420926¦20,0 ¦40,0 ¦17,0 ¦2,0 ¦1,6 ¦1,6 ¦3,0 ¦3,0 ¦1,047 ¦40 ¦0,298 ¦0,188
420927¦20,0 ¦43,0 ¦19,4 ¦1,2 ¦1,2 ¦1,2 ¦2,0 ¦2,0 ¦0,759 ¦43 ¦0,216 ¦0,137
420929¦20,0 ¦45,0 ¦18,5 ¦1,5 ¦1,5 ¦1,5 ¦1,5 ¦1,5 ¦0,962 ¦45 ¦0,274 ¦0,173
420930¦20,0 ¦50,0 ¦19,0 ¦2,0 ¦2,0 ¦2,0 ¦3,0 ¦3,0 ¦1,399 ¦50 ¦0,399 ¦0,252
420931¦20,0 ¦52,0 ¦18,0 ¦2,0 ¦2,0 ¦2,0 ¦3,0 ¦3,0 ¦1,439 ¦52 ¦0,410 ¦0,259
420932¦20,0 ¦64,0 ¦26,0 ¦8,0 ¦2,0 ¦5,0 ¦5,0 ¦5,0 ¦3,607 ¦64 ¦1,028 ¦0,649
421279¦20,0,¦80,0 ¦20,0 ¦2,5 ¦2,5 ¦2,5 ¦3,0 ¦3,0 ¦2,476 ¦80 ¦0,706 ¦0,446
420933¦20,0 ¦120,0 ¦47,0 ¦8,0 ¦3,0 ¦3,0 ¦3,0 ¦3,0 ¦4,999 ¦120 ¦1,425 ¦0,900
420934¦20,8 ¦43,8 ¦19,4 ¦2,0 ¦2,0 ¦2,0 ¦2,6 ¦2,6 ¦1,281 ¦44 ¦0,365 ¦0,231
421949¦22,0 ¦30,6 ¦6,8 ¦4,0 ¦4,0 ¦3,6 ¦- ¦- ¦1,917 ¦34 ¦0,546 ¦0,345
420935¦22,0 ¦44,0 ¦17,0 ¦3,0 ¦2,0 ¦2,0 ¦2,0 ¦2,0 ¦1,497 ¦44 ¦0,427 ¦0,269
420936¦22,0 ¦45,0 ¦10,0 ¦3,0 ¦3,0 ¦3,0 ¦2,0 ¦2,0 ¦1,937 ¦45 ¦0,552 ¦0,349
421766¦22,0 ¦47,0 ¦10,0 ¦2,5 ¦2,5 ¦3,0 ¦3,0 ¦3,0 ¦1,751 ¦47 ¦0,449 ¦0,315
420937¦22,0 ¦55,0 ¦13,0 ¦12,0 ¦7,0 ¦6,5 ¦2,0 ¦2,0 ¦5,602 ¦55 ¦1,597 ¦1,008
420938¦22,0 ¦61,5 ¦26,0 ¦3,0 ¦3,0 ¦6,0 ¦3,0 ¦3,0 ¦3,234 ¦62 ¦0,922 ¦0,582
421950¦22,0 ¦64,0 ¦24,0 ¦2,0 ¦2,3 ¦2,3 ¦2,0 ¦2,0 ¦1,883 ¦64 ¦0,537 ¦0,339
421767¦22,0 ¦64,0 ¦10,0 ¦2,5 ¦2,5 ¦3,0 ¦3,0 ¦3,0 ¦2,176 ¦64 ¦0,620 ¦0,392
421951¦22,0 ¦83,0 ¦13,0 ¦12,0 ¦6,0 ¦6,0 ¦2,0 ¦2,0 ¦6,917 ¦83 ¦1,971 ¦1,245
421280¦22,0 ¦140,0 ¦6,0 ¦10,0 ¦7,0 ¦5,0 ¦- ¦- ¦11,180 ¦140 ¦3,186 ¦2,012
421768¦22,5 ¦88,0 ¦27,0 ¦2,0 ¦1,6 ¦1,6 ¦3,0 ¦3,0 ¦1,865 ¦88 ¦0,531 ¦0,336
420940¦23,0 ¦52,0 ¦25,0 ¦1,5 ¦2,0 ¦2,0 ¦2,0 ¦2,0 ¦1,372 ¦52 ¦0,391 ¦0,247
421281¦24,0 ¦8,0 ¦2,0 ¦1,5 ¦4,0 ¦2,0 ¦- ¦- ¦0,580 ¦25 ¦0,165 ¦0,104
421769¦24,0 ¦30,0 ¦4,0 ¦1,5 ¦4,0 ¦1,0 ¦3,0 ¦3,0 ¦1,419 ¦36 ¦0,404 ¦0,255
421770¦24,0 ¦60,0 ¦27,75¦2,5 ¦2,0 ¦2,0 ¦3,0 ¦3,0 ¦1,789 ¦60 ¦0,510 ¦0,322
421282¦24,0 ¦89,0 ¦35,0 ¦3,0 ¦3,0 ¦3,0 ¦3,0 ¦3,0 ¦3,339 ¦89 ¦0,952 ¦0,601
420941¦25,0 ¦40,0 ¦15,5 ¦3,0 ¦3,0 ¦3,0 ¦3,0 ¦3,0 ¦1,899 ¦41 ¦0,541 ¦0,342
420942¦25,0 ¦45,0 ¦7,0 ¦2,5 ¦2,5 ¦2,5 ¦1,0 ¦1,0 ¦1,692 ¦47 ¦0,482 ¦0,305
420943¦25,0 ¦45,0 ¦18,75¦2,5 ¦3,0 ¦3,0 ¦3,0 ¦3,0 ¦1,939 ¦45 ¦0,553 ¦0,349
421986¦25,0 ¦45,0 ¦17,0 ¦3,0 ¦3,0 ¦3,0 ¦4,0 ¦4,0 ¦2,079 ¦45 ¦0,592 ¦0,374
420944¦25,0 ¦46,0 ¦20,0 ¦2,0 ¦2,0 ¦2,0 ¦3,0 ¦3,0 ¦1,419 ¦46 ¦0,404 ¦0,255
420945¦25,0 ¦50,5 ¦15,0 ¦2,5 ¦3,0 ¦1,5 ¦3,0 ¦3,0 ¦1,879 ¦51 ¦0,535 ¦0,338
420946¦25,0 ¦55,0 ¦19,0 ¦1,6 ¦1,6 ¦1,6 ¦3,0 ¦3,0 ¦1,293 ¦55 ¦0,369 ¦0,233
421772¦25,0 ¦55,0 ¦26,0 ¦2,5 ¦3,0 ¦3,0 ¦3,0 ¦3,0 ¦2,239 ¦55 ¦0,638 ¦0,403
421173¦25,0 ¦58,5 ¦23,0 ¦2,5 ¦2,5 ¦2,5 ¦2,5 ¦2,5 ¦2,052 ¦59 ¦0,585 ¦0,369
420947¦25,0 ¦61,0 ¦22,0 ¦2,0 ¦2,0 ¦2,0 ¦2,0 ¦2,0 ¦1,697 ¦61 ¦0,484 ¦0,305
420948¦25,0 ¦62,0 ¦27,0 ¦2,0 ¦2,0 ¦2,0 ¦2,0 ¦2,0 ¦1,717 ¦62 ¦0,489 ¦0,309
420949¦25,0 ¦62,5 ¦28,0 ¦4,0 ¦5,0 ¦4,0 ¦6,0 ¦3,0 ¦3,742 ¦63 ¦1,066 ¦0,673
420950¦25,0 ¦64,0 ¦22,0 ¦3,0 ¦2,0 ¦1,5 ¦2,0 ¦2,0 ¦1,877 ¦64 ¦0,535 ¦0,338
421774¦25,0 ¦65,0 ¦27,5 ¦2,5 ¦5,0 ¦3,0 ¦4,0 ¦4,0 ¦3,269 ¦65 ¦0,932 ¦0,588
421775¦25,0 ¦66,0 ¦18,0 ¦2,0 ¦2,0 ¦2,0 ¦2,5 ¦2,5 ¦1,807 ¦66 ¦0,515 ¦0,325
420951¦25,0 ¦70,0 ¦18,0 ¦5,0 ¦3,0 ¦3,0 ¦1,5 ¦1,5 ¦3,210 ¦70 ¦0,915 ¦0,578
421987¦25,0 ¦74,0 ¦24,0 ¦4,0 ¦3,0 ¦6,0 ¦3,0 ¦3,0 ¦3,859 ¦74 ¦1,100 ¦0,695
420952¦25,0 ¦78,5 ¦26,0 ¦2,3 ¦2,3 ¦2,3 ¦4,0 ¦4,0 ¦2,396 ¦79 ¦0,683 ¦0,431
420953¦25,0 ¦80,5 ¦26,0 ¦2,3 ¦2,3 ¦2,3 ¦4,0 ¦4,0 ¦2,442 ¦81 ¦0,696 ¦0,440
420954¦25,0 ¦85,0 ¦37,0 ¦8,0 ¦5,0 ¦3,5 ¦3,0 ¦3,0 ¦5,334 ¦85 ¦1,520 ¦0,960
420955¦25,0 ¦85,0 ¦40,0 ¦3,0 ¦3,5 ¦4,0 ¦3,0 ¦- ¦3,839 ¦85 ¦1,094 ¦0,691
