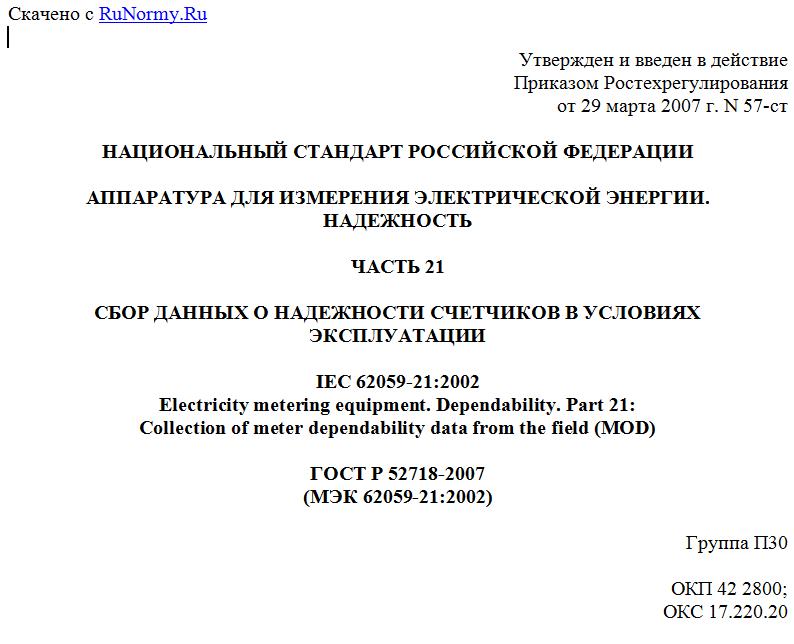

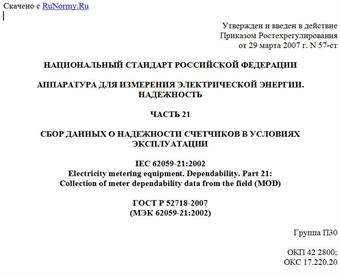

Утвержден и введен в действие
Приказом Ростехрегулирования
от 29 марта 2007 г. N 57-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АППАРАТУРА ДЛЯ ИЗМЕРЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ.
НАДЕЖНОСТЬ
ЧАСТЬ 21
СБОР ДАННЫХ О НАДЕЖНОСТИ СЧЕТЧИКОВ В УСЛОВИЯХ
ЭКСПЛУАТАЦИИ
IEC 62059-21:2002
Electricity metering equipment. Dependability. Part 21:
Collection of meter dependability data from the field (MOD)
ГОСТ Р 52718-2007
(МЭК 62059-21:2002)
Группа П30
ОКП 42 2800;
ОКС 17.220.20
Дата введения
1 января 2008 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан ОАО "НИИ Электромера", ОАО "Ленинградский электромеханический завод" на основе аутентичного перевода стандарта, выполненного ОАО "НИИ Электромера", указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 232 "Аппаратура для измерения электрической энергии и контроля нагрузки".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 марта 2007 г. N 57-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 62059-21:2002 "Аппаратура для измерения электрической энергии. Надежность. Часть 21. Сбор данных о надежности счетчиков в условиях эксплуатации" (IEC 62059-21:2002 Electricity metering equipment. Dependability. Part 21. Collection of meter dependability data from the field"). При этом дополнительные и измененные положения, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации и/или особенностей российской национальной стандартизации, выделены курсивом.
Настоящий стандарт дополнен Приложением C для учета потребностей национальной экономики Российской Федерации.
5. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на #электромеханическую# и статическую аппаратуру, предназначенную для измерения электрической энергии и управления нагрузкой (далее - аппаратура).
Настоящий стандарт устанавливает методы сбора и анализа данных об отказах при эксплуатации аппаратуры с использованием отчетов об отказах аппаратуры в процессе эксплуатации и планов выборочного контроля.
В настоящем стандарте приводятся определения сложности аппаратуры и классификации отказов для получения возможности сравнения результатов анализа данных об отказах. Форма отчета об отказах приведена в Приложении А.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
#ГОСТ Р 52555-2006. Аппаратура для измерения электрической энергии. Надежность. Часть 11. Общие положения (МЭК 62059-11:2002, MOD)
ГОСТ 27.002-89. Надежность в технике. Основные понятия. Термины и определения
ГОСТ 25990-83. Счетчики электрические активной энергии класса точности 2,0. Приемочный контроль#.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины и определения в соответствии с [1] и [2], а также следующие термины с соответствующими определениями.
3.1. Категория: класс или группа объектов, обладающих одними и теми же общими качественными характеристиками.
3.2. Классификация: систематизированное размещение объектов по категориям с учетом одного или нескольких критериев классификации.
3.3. Надежность: собирательный термин, характеризующий готовность изделия к качественному функционированию в целом, и перечень факторов, влияющих на нее: безотказность работы, ремонтопригодность и качество проведения технического обслуживания.
[1], позиция 191-02-03.
#Надежность: свойство изделия сохранять во времени в установленных пределах значения всех параметров, характеризующих способность выполнять требуемые функции в заданных режимах и условиях применения, технического обслуживания, хранения и транспортирования (см. ГОСТ 27.002)#.
Примечание. Термин "надежность" используют только для общих описаний без количественной оценки.
3.4. Отказ: нарушение способности изделия выполнять требуемую функцию.
Примечания. 1. Термин "отказ" характеризует результат функционирования, в отличие от термина "неисправность", который характеризует состояние изделия.
2. После отказа изделие находится в неисправном состоянии.
3. Это положение не относится к изделиям, включающим в себя только программное обеспечение, #так как у таких изделий допускается появление сбоев#.
[1], позиция 191-04-01.
Замечание. Функциональный отказ может быть определен как неспособность любого изделия соответствовать требуемым характеристикам качества функционирования.
3.5. Максимальная допускаемая погрешность в процессе эксплуатации : предельное значение погрешности для конкретного измерительного прибора при его эксплуатации, допускаемое требованиями нормативных документов на конкретный измерительный прибор.
3.6. Безотказность: вероятность того, что изделие может выполнять требуемую функцию при данных условиях в течение интервала времени , .
Примечания. 1. Предполагается, что изделие в состоянии выполнять требуемую функцию с начала рассматриваемого интервала времени.
2. Термин "безотказность" используют также при определении ожидаемого качества функционирования.
[1], позиция 191-12-01.
3.7. Срок службы: при заданных условиях - интервал времени от заданного момента времени и до момента, когда интенсивность отказов изделия становится неприемлемой или когда изделие рассматривают как не подлежащее ремонту в результате неисправности.
[1], позиция 191-10-06.
#3.8. Средний срок службы: математическое ожидание срока службы (см. ГОСТ 27.002).#
4. Классификация аппаратуры по степени ее сложности
В процессе контроля надежности аппаратуры определяют тип оцениваемой аппаратуры и подходящую совокупность, из которой отбирают изделия. См. [3], пункты 5.2.1 и 7.1.
Настоящий стандарт охватывает широкий круг #электромеханической# и статической аппаратуры, используемой при измерении электрической энергии - от простых переключателей по времени до сложных счетчиков, предназначенных для измерения электрической энергии разных видов, и многотарифных счетчиков. Для формирования однородной совокупности изделий в настоящем стандарте приводится классификация аппаратуры.
На безотказность конкретного класса аппаратуры влияют ее сложность, технология и производственные процессы, используемые при ее производстве.
Кроме того, влияние условий окружающей среды на аппаратуру зависит от ее конструкции. Отличия в конструкции аппаратуры могут приводить к различиям в значениях показателей безотказности для устройств, выполняющих одну и ту же функцию. Поэтому при оценке безотказности должна учитываться внутренняя структура самой аппаратуры.
Функции аппаратуры можно классифицировать как:
- связанные с составлением счетов, например измерительная функция, управление и импульсный вход, контроль тарифов, сохранение информации о составлении счетов;
- не влияющие на составление счетов, но необходимые для пользователя, например представление вспомогательной информации;
- вспомогательные, например дистанционное программирование, дистанционное считывание и вывод информации для потребителя электрической энергии и другие измерения, такие как измерения мгновенных значений или качества поставляемой электрической энергии, когда они не являются частью процесса составления счетов.
Данная классификация основана на функциональных возможностях аппаратуры, поэтому изменения в ее конструкции не принимаются во внимание.
Классификация является простой, с использованием только нескольких определяемых категорий. С другой стороны, следует обратить внимание на то, чтобы при группировании изделий с различными функциями для получения однородной совокупности результаты собранных эксплуатационных данных можно было бы сравнивать с требованиями по безотказности. Исходя из этого, определены следующие классы аппаратуры по степени сложности, #приведенные в таблице 1#.
Таблица 1
Классификация аппаратуры по степени сложности
-----------T-----------------------------------------T-----------¬
¦Сложность ¦ Описание аппаратуры ¦Обозначение¦
¦аппаратуры¦ ¦ сложности ¦
¦ ¦ ¦аппаратуры ¦
+----------+-----------------------------------------+-----------+
¦ Базовая ¦ Счетчики без устройств внутренней ¦ A ¦
¦ ¦тарификации или контроля нагрузки, с ¦ ¦
¦ ¦импульсным выходом или без него, с ¦ ¦
¦ ¦оптическим портом связи или без него. ¦ ¦
¦ ¦ Переключатели по времени и приемники ¦ ¦
¦ ¦дистанционного управления ¦ ¦
+----------+-----------------------------------------+-----------+
