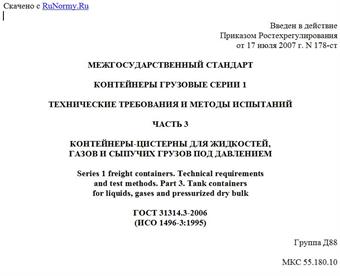

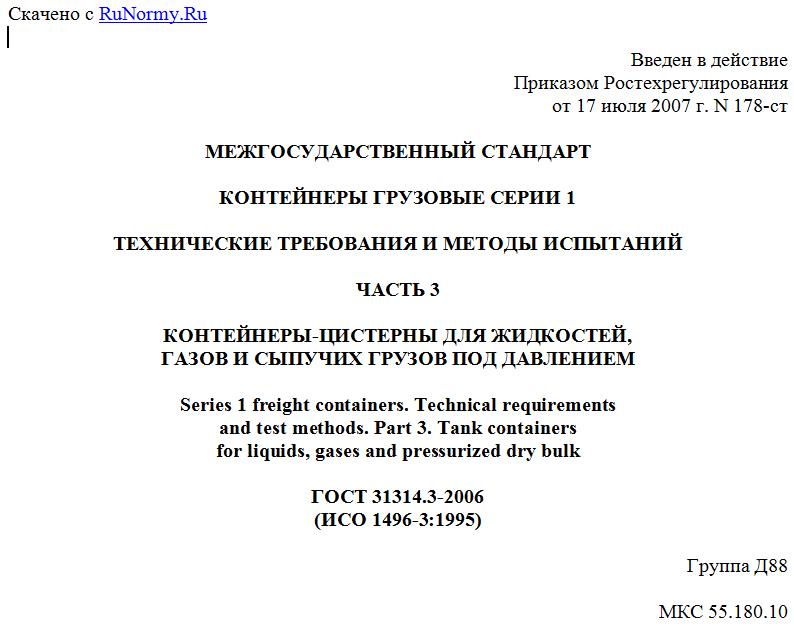

Введен в действие
Приказом Ростехрегулирования
от 17 июля 2007 г. N 178-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОНТЕЙНЕРЫ ГРУЗОВЫЕ СЕРИИ 1
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
ЧАСТЬ 3
КОНТЕЙНЕРЫ-ЦИСТЕРНЫ ДЛЯ ЖИДКОСТЕЙ,
ГАЗОВ И СЫПУЧИХ ГРУЗОВ ПОД ДАВЛЕНИЕМ
Series 1 freight containers. Technical requirements
and test methods. Part 3. Tank containers
for liquids, gases and pressurized dry bulk
ГОСТ 31314.3-2006
(ИСО 1496-3:1995)
Группа Д88
МКС 55.180.10
ОКП 31 7700
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием Российский морской регистр судоходства (ФГУП Российский морской регистр судоходства) и Закрытым акционерным обществом "Промтрансниипроект" (ЗАО "Промтрансниипроект").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 29 от 24 июня 2006 г.).
За принятие стандарта проголосовали:
---------------------T--------------------T-------------------------------¬
¦Краткое наименование¦ Код страны по ¦ Сокращенное наименование ¦
¦ страны по ¦МК (ИСО 3166) 004-97¦ национального органа ¦
¦МК (ИСО 3166) 004-97¦ ¦ по стандартизации ¦
+--------------------+--------------------+-------------------------------+
¦Азербайджан ¦ AZ ¦Азстандарт ¦
¦Армения ¦ AM ¦Минторгэкономразвития ¦
¦Беларусь ¦ BY ¦Госстандарт Республики Беларусь¦
¦Казахстан ¦ KZ ¦Госстандарт Республики ¦
¦ ¦ ¦Казахстан ¦
¦Кыргызстан ¦ KG ¦Кыргызстандарт ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦ RU ¦Федеральное агентство ¦
¦ ¦ ¦по техническому регулированию ¦
¦ ¦ ¦и метрологии ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Туркменистан ¦ TM ¦Главгосслужба ¦
¦ ¦ ¦"Туркменстандартлары" ¦
¦Узбекистан ¦ UZ ¦Узстандарт ¦
L--------------------+--------------------+--------------------------------
4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 1496-3:1995 "Контейнеры грузовые серии 1. Технические требования и методы испытаний. Часть 3. Контейнеры-цистерны для жидкостей, газов и сыпучих грузов под давлением" (ISO 1496-3:1995 "Series 1 freight containers - Technical requirements and test methods - Part 3: Tank containers for liquids, gases and pressurized dry bulk") путем внесения дополнительных требований.
Настоящий стандарт идентичен ГОСТ Р 52076-2003 (ИСО 1496-3-95) "Контейнеры грузовые серии 1. Технические требования и методы испытаний. Часть 3. Контейнеры-цистерны для жидкостей, газов и сыпучих грузов под давлением".
5. Приказом Федерального агентства по техническому регулированию и метрологии от 17 июля 2007 г. N 178-ст межгосударственный стандарт ГОСТ 31314.3-2006 (ИСО 1496-3-95) введен в действие с 1 января 2008 г.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
1.1. Настоящий стандарт устанавливает технические требования и методы испытаний контейнеров-цистерн, предназначенных для транспортирования жидкостей, газов и сыпучих грузов под давлением железнодорожным, водным и автомобильным транспортом в прямом и смешанном сообщениях.
Требования данного стандарта являются минимальными. Контейнеры-цистерны, используемые для перевозки опасных грузов, должны соответствовать и другим международным и национальным требованиям, установленным компетентными органами.
1.2. Типы контейнеров-цистерн, требования к которым установлены в настоящем стандарте, приведены в таблице 1.
Таблица 1
Типы контейнеров
-----------------------------------T--------------T-----------------------¬
¦ Тип груза и код типа контейнера ¦ Минимальное ¦ Основа кода ¦
¦ ИСО <1> ¦испытательное ¦ по инструкции [1] ¦
+-------------T----T---------------+давление <2>, ¦ ¦
¦ Жидкости ¦Газы¦ Сыпучие грузы ¦ кПа ¦ ¦
+-------T-----+ +-------T-------+ +--------T-----T--------+
¦неопас-¦опас-¦ ¦гори- ¦раз- ¦ ¦Т1 - Т23¦ Т50 ¦ Т75 ¦
¦ные ¦ные ¦ ¦зон- ¦грузка ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦тальная¦опро- ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦раз- ¦кидыва-¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦грузка ¦нием ¦ ¦ ¦ ¦ ¦
+-------+-----+----+-------+-------+--------------+--------+-----+--------+
¦T0 ¦ ¦ ¦ ¦ ¦45 ¦ ¦ ¦ ¦
¦T1 ¦T3 ¦ ¦B3 ¦B5 ¦150 ¦+ ¦ ¦ ¦
¦T2 ¦T4 ¦ ¦B4 ¦B6 ¦265 (300) <3> ¦+ ¦ ¦(+) <3> ¦
¦ ¦T5 ¦ ¦ ¦ ¦400 ¦+ ¦ ¦+ ¦
¦ ¦T6 ¦ ¦ ¦ ¦600 ¦+ ¦ ¦+ ¦
¦ ¦ ¦T7 ¦ ¦ ¦910 (1000) <3>¦(+) <3> ¦[+] ¦+ ¦
¦ ¦ ¦ ¦ ¦ ¦[950] <3> ¦ ¦<3> ¦ ¦
¦ ¦ ¦T8 ¦ ¦ ¦2200 ¦ ¦+ ¦+ ¦
¦ ¦ ¦T9 ¦ ¦ ¦Резерв ¦ ¦+ ¦+ ¦
+-------+-----+----+-------+-------+--------------+--------+-----+--------+
¦ <1> Маркировка кода типа контейнера ИСО не означает одобрение каким-¦
¦либо компетентным органом транспортирования специфических грузов или¦
¦продукции, которые могут перевозиться в контейнере-цистерне. Код типа¦
¦зависит только от испытательного давления. ¦
¦ <2> Указанные значения испытательного давления - это минимальные¦
¦значения для соответствующего типа. Любой контейнер-цистерна,¦
¦испытательное давление которого находится в пределах указанных значений¦
¦минимального давления, принадлежит к низшему типу. ¦
¦ <3> Круглые и квадратные скобки указывают на соответствие значений¦
¦минимального испытательного давления определенной инструкции по съемным¦
¦цистернам ООН [1]. ¦
¦ ¦
¦ Примечание. Для всех контейнеров, за исключением 1D и 1DX, должны¦
¦быть также учтены требования 5.1.5 по конструкции. ¦
L--------------------------------------------------------------------------
1.3. Требования по маркировке контейнеров-цистерн должны соответствовать требованиям, изложенным в [2].
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 14249-89. Сосуды и аппараты. Нормы и методы расчета на прочность
ГОСТ 20527-82. Фитинги угловые крупнотоннажных контейнеров. Конструкция и размеры.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
