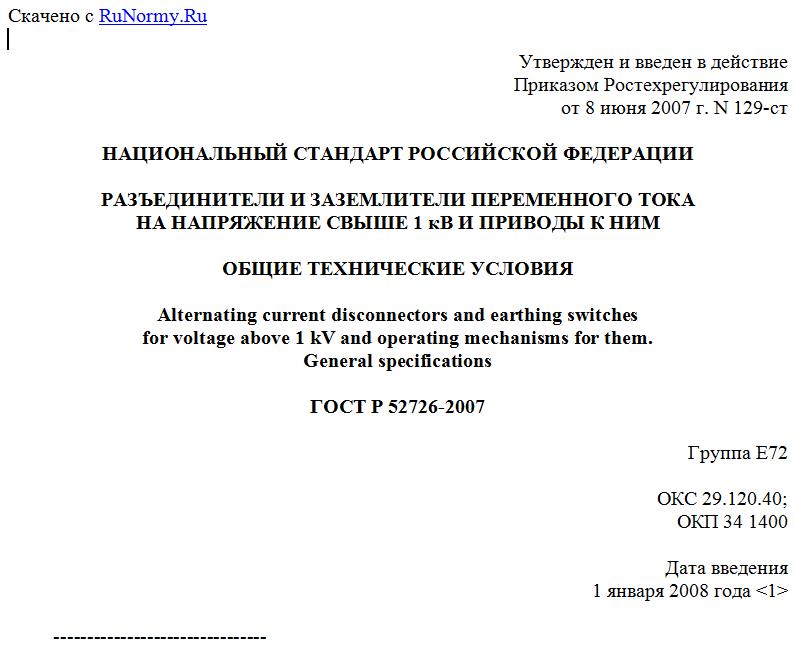

Утвержден и введен в действие
Приказом Ростехрегулирования
от 8 июня 2007 г. N 129-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
РАЗЪЕДИНИТЕЛИ И ЗАЗЕМЛИТЕЛИ ПЕРЕМЕННОГО ТОКА
НА НАПРЯЖЕНИЕ СВЫШЕ 1 кВ И ПРИВОДЫ К НИМ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Alternating current disconnectors and earthing switches
for voltage above 1 kV and operating mechanisms for them.
General specifications
ГОСТ Р 52726-2007
Группа Е72
ОКС 29.120.40;
ОКП 34 1400
Дата введения
1 января 2008 года <1>
--------------------------------
<1> Для разъединителей и заземлителей переменного тока на напряжение свыше 1 кВ, разработанных до 01.01.2008, действует ГОСТ 689-90.
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Закрытым акционерным обществом "Завод электротехнического оборудования" г. Великие Луки.
2. Внесен Техническим комитетом по стандартизации ТК 37 "Электрооборудование для передачи, преобразования и перераспределения электроэнергии".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 8 июня 2007 г. N 129-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта МЭК 62271-102-2001 "Высоковольтные распределительные устройства и аппаратура управления. Часть 102. Высоковольтные разъединители переменного тока и заземляющие разъединители" (IEC 62271-102:2001 "High-voltage schwitchgear and controlgear - Part 102: High-voltage alternating current disconnectors and earthing switches" с изменениями 1:2002, 2:2003, NEQ).
5. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на разъединители и заземлители переменного тока на напряжение свыше 1 кВ промышленной частоты 50 Гц, а также на приводы к ним.
Требования настоящего стандарта не распространяются на разъединители и заземлители:
- специальных исполнений (например, разъединители с ограничителями перенапряжения, а также штепсельные, со встроенными предохранителями, для комплектных распределительных устройств с элегазовой изоляцией) <*>;
- для работы в пожаро-, взрывоопасных помещениях (например в газовых шахтах) <2>;
- для частых коммутационных операций <2>;
- для работы при сильной тряске, вибрациях или ударах (например, на экскаваторах, драгах) <2>.
--------------------------------
<2> Дополнительные требования на специальные типы изделий должны быть установлены в технических документах.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.005-72. Единая система защиты от коррозии и старения. Металлы, сплавы, металлические и неметаллические неорганические покрытия. Допустимые и недопустимые контакты с металлами и неметаллами
ГОСТ 9.303-84. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 12.2.007.0-75. Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.2.007.3-75. Система стандартов безопасности труда. Электротехнические устройства на напряжение свыше 1000 В. Требования безопасности
ГОСТ 403-73. Аппараты электрические на напряжение до 1000 В. Допустимые температуры нагрева частей аппаратов
ГОСТ 1516.2-97. Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Общие методы испытаний электрической прочности изоляции
ГОСТ 1516.3-96. Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции
ГОСТ 8024-90. Аппараты и электротехнические устройства переменного тока на напряжение свыше 1000 В. Норма нагрева при продолжительном режиме работы и методы испытаний
ГОСТ 9920-89 (МЭК 815-86, МЭК 694-80). Электроустановки переменного тока на напряжения от 3 до 750 кВ. Длина пути утечки внешней изоляции
ГОСТ 10434-82. Соединения контактные электрические. Классификация. Общие технические требования
ГОСТ 14192-96. Маркировка грузов
ГОСТ 14254-96 (МЭК 529-89). Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15151-69. Машины, приборы и другие технические изделия для районов с тропическим климатом. Общие технические условия
ГОСТ 15543.1-89. Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим факторам
ГОСТ 15963-79. Изделия электротехнические для районов с тропическим климатом. Общие технические требования и методы испытаний
ГОСТ 16962.1-89 (МЭК 68-2-1-74). Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам
ГОСТ 16962.2-90. Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам
ГОСТ 17412-72. Изделия электротехнические для районов с холодным климатом. Технические требования, приемка и методы испытаний
ГОСТ 17516.1-90. Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам
ГОСТ 18620-86. Изделия электротехнические. Маркировка
ГОСТ 19132-86. Зажимы наборные контактные. Общие технические условия
ГОСТ 20419-83. Материалы керамические электротехнические. Классификация и технические требования
ГОСТ 21130-75. Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры
ГОСТ 21242-75. Выводы контактные электротехнических устройств плоские и штыревые. Основные размеры
ГОСТ 23216-78. Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний
ГОСТ 24753-81. Выводы контактные электротехнических устройств. Общие технические требования
ГОСТ 25874-83. Аппаратура радиоэлектронная, электронная и электротехническая. Условные функциональные обозначения
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. IP код: система кодирования, характеризующая степени защиты, обеспечиваемые оболочкой для предотвращения доступа к опасным частям, попадания твердых посторонних предметов и воды.
3.2.
------------------------------------------------------------------¬
¦ Блокировка электротехнического изделия (устройства): часть¦
¦электротехнического изделия (устройства), предназначенная для¦
¦предотвращения или ограничения выполнения операций одними частями¦
¦изделия при определенных состояниях или положениях других частей¦
¦изделия в целях предупреждения возникновения в нем недопустимых¦
¦состояний или исключения доступа к его частям, находящимся под¦
¦напряжением. ¦
¦ [ГОСТ 18311-86, статья 54] ¦
L------------------------------------------------------------------
3.3. Включающая способность (коммутационного аппарата): значение ожидаемого тока включения, который коммутационный аппарат способен включать при заданном напряжении в определенных условиях применения и поведения.
3.4.
------------------------------------------------------------------¬
¦ Включенное положение контактов аппарата: замкнутое положение¦
¦контактов контактного аппарата, при котором обеспечивается¦
¦заданная непрерывность электрической цепи и заданные контактные¦
¦нажатия. ¦
¦ [ГОСТ 17703-72, статья 85] ¦
L------------------------------------------------------------------
3.5.
------------------------------------------------------------------¬
¦ Волновое сопротивление линии (с распределенными параметрами)¦
¦Z , Ом: отношение комплексной амплитуды электрического напряжения¦
¦ 0 ¦
¦к комплексной амплитуде электрического тока бегущей¦
¦синусоидальной электромагнитной волны, распространяющейся в линии¦
¦с распределенными параметрами. ¦
¦ [ГОСТ Р 52002-2003, статья 258] ¦
L------------------------------------------------------------------
3.6. Восстанавливающееся напряжение: напряжение, появляющееся между выводами полюса коммутационного аппарата или предохранителя после отключения тока.
Примечание. Это напряжение может рассматриваться в двух последовательных интервалах времени: во время первого интервала существует переходное
