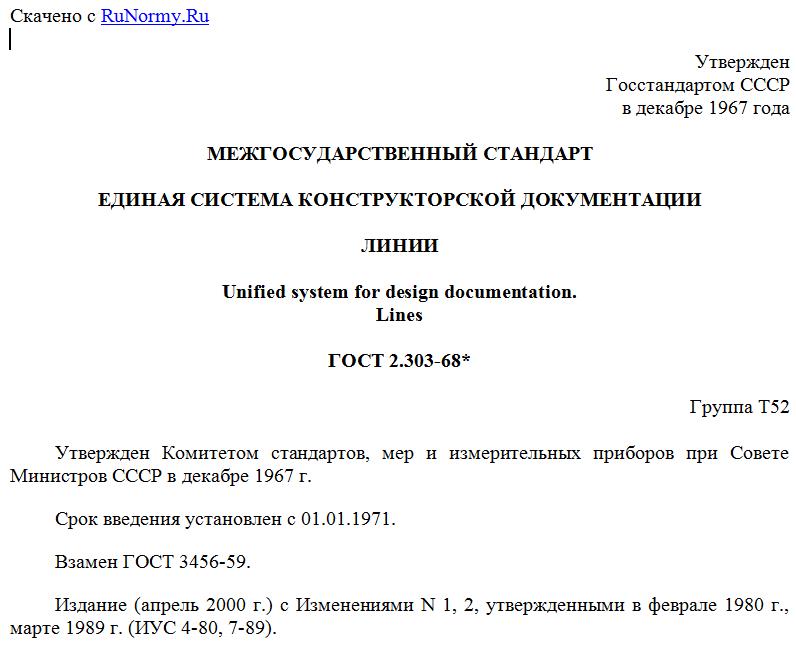

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ЛИНИИ
Unified system for design documentation.
Lines
ГОСТ 2.303-68*
Группа Т52
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.
Срок введения установлен с 01.01.1971.
Взамен ГОСТ 3456-59.
Издание (апрель 2000 г.) с Изменениями N 1, 2, утвержденными в феврале 1980 г., марте 1989 г. (ИУС 4-80, 7-89).
1. Настоящий стандарт устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства, выполняемых в бумажной и (или) электронной форме.
Специальные назначения линий (изображение резьбы, шлицев, границы зон с различной шероховатостью и т.д.) определены в соответствующих стандартах Единой системы конструкторской документации.
Абзац исключен с 1 сентября 2006 года. - Изменение N 3, введенное в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст.
(Измененная редакция, Изм. N 1, 2).
2. Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий должны соответствовать указанным в табл. 1. Примеры применения линий показаны на черт. 1 - 9.
Таблица 1
--------------T-----------T-------------T-------------------------
Наименование ¦Начертание ¦Толщина линии¦ Основное назначение
¦ ¦по отношению ¦
¦ ¦ к толщине ¦
¦ ¦ основной ¦
¦ ¦ линии ¦
--------------+-----------+-------------+-------------------------
1. Сплошная ¦ Рисунок ¦ s ¦ Линии видимого контура
толстая ¦ ¦ ¦ Линии перехода видимые
основная ¦ ¦ ¦ Линии контура сечения
¦ ¦ ¦(вынесенного и входящего
¦ ¦ ¦в состав разреза)
¦ ¦ s s ¦
2. Сплошная ¦ Рисунок ¦ От - до - ¦ Линии контура
тонкая ¦ ¦ 3 2 ¦наложенного сечения
¦ ¦ ¦ Линии размерные
¦ ¦ ¦и выносные
¦ ¦ ¦ Линии штриховки
¦ ¦ ¦ Линии-выноски
¦ ¦ ¦ Полки линий-выносок
¦ ¦ ¦и подчеркивание надписей
¦ ¦ ¦ Линии для изображения
¦ ¦ ¦пограничных деталей
¦ ¦ ¦("обстановка")
¦ ¦ ¦ Линии ограничения
¦ ¦ ¦выносных элементов
¦ ¦ ¦на видах, разрезах
¦ ¦ ¦и сечениях
¦ ¦ ¦ Линии перехода
¦ ¦ ¦воображаемые
¦ ¦ ¦ Следы плоскостей, линии
¦ ¦ ¦построения характерных
¦ ¦ ¦точек при специальных
¦ ¦ ¦построениях
3. Сплошная ¦ Рисунок ¦ ¦ Линии обрыва
волнистая ¦ ¦ ¦ Линии разграничения
¦ ¦ ¦вида и разреза
4. Штриховая¦ Рисунок ¦ ¦ Линии невидимого
¦ ¦ ¦контура
¦ ¦ ¦ Линии перехода
¦ ¦ ¦невидимые
¦ ¦ ¦
¦ ¦ s s ¦
5. Штрих- ¦ Рисунок ¦От - до - ¦ Линии осевые
пунктирная ¦ ¦ 3 2 ¦и центровые
тонкая ¦ ¦ ¦ Линии сечений,
¦ ¦ ¦являющиеся осями
¦ ¦ ¦симметрии для наложенных
¦ ¦ ¦или вынесенных сечений
¦ ¦ s 2 ¦
6. Штрих- ¦ Рисунок ¦ От - до - s ¦ Линии, обозначающие
пунктирная ¦ ¦ 3 3 ¦поверхности, подлежащие
утолщенная ¦ ¦ ¦термообработке или
¦ ¦ ¦покрытию
¦ ¦ ¦ Линии для изображения
¦ ¦ ¦элементов, расположенных
¦ ¦ ¦перед секущей плоскостью
¦ ¦ ¦("наложенная проекция")
¦ ¦ 1 ¦
7. Разомкну-¦ Рисунок ¦От s до 1 - s¦ Линии сечений
тая ¦ ¦ 2 ¦
¦ ¦ s s ¦
8. Сплошная ¦ Рисунок ¦ От - до - ¦ Длинные линии обрыва
тонкая ¦ ¦ 3 2 ¦
с изломами ¦ ¦ ¦
¦ ¦ s s ¦
9. Штрих- ¦ Рисунок ¦ От - до - ¦ Линии сгиба на
пунктирная с ¦ ¦ 3 2 ¦развертках
двумя точками ¦ ¦ ¦ Линии для изображения
тонкая ¦ ¦ ¦частей изделий в крайних
¦ ¦ ¦или промежуточных
¦ ¦ ¦положениях
¦ ¦ ¦ Линии для изображения
¦ ¦ ¦развертки, совмещенной
¦ ¦ ¦с видом
Черт. 1
Черт. 2
Черт. 3
Черт. 4
Черт. 5
Черт. 6
Черт. 7
