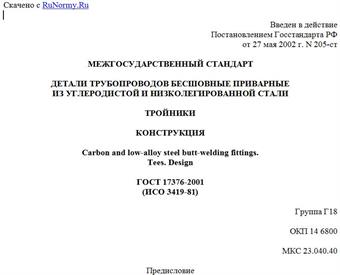

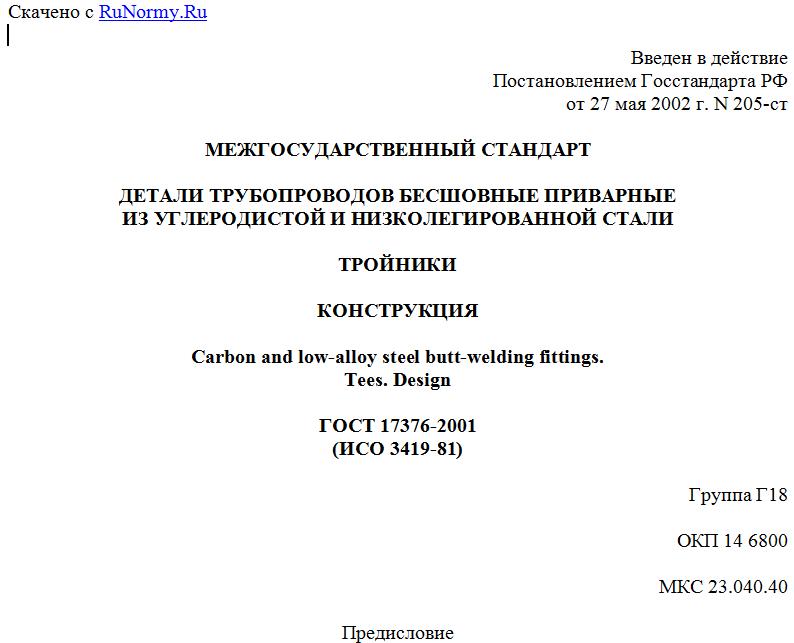

Введен в действие
Постановлением Госстандарта РФ
от 27 мая 2002 г. N 205-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДЕТАЛИ ТРУБОПРОВОДОВ БЕСШОВНЫЕ ПРИВАРНЫЕ
ИЗ УГЛЕРОДИСТОЙ И НИЗКОЛЕГИРОВАННОЙ СТАЛИ
ТРОЙНИКИ
КОНСТРУКЦИЯ
Carbon and low-alloy steel butt-welding fittings.
Tees. Design
ГОСТ 17376-2001
(ИСО 3419-81)
Группа Г18
ОКП 14 6800
МКС 23.040.40
Предисловие
1. Разработан ОАО "Корпорация Монтажспецстрой".
Внесен Государственным комитетом Российской Федерации по стандартизации и метрологии.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (Протокол N 20 от 1 ноября 2001 г.).
За принятие проголосовали:
Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Республика Армения Республика Беларусь Грузия Республика Казахстан Кыргызская Республика Республика Молдова Российская Федерация Республика Таджикистан Туркменистан Республика Узбекистан Украина Азгосстандарт Армгосстандарт Госстандарт Республики Беларусь Грузстандарт Госстандарт Республики Казахстан Кыргызстандарт Молдовастандарт Госстандарт России Таджикстандарт Главгосслужба "Туркменстандартлары" Узгосстандарт Госстандарт Украины
3. Стандарт соответствует ИСО 3419-81 "Фитинги из легированной и нелегированной стали приварные встык" в части конструкции тройников.
4. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 27 мая 2002 г. N 205-ст межгосударственный стандарт ГОСТ 17376-2001 (ИСО 3419-81) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.
5. Взамен ГОСТ 17376-83.
1. Область применения
Настоящий стандарт распространяется на бесшовные приварные равнопроходные и переходные тройники из углеродистой и низколегированной стали.
Область применения тройников - в соответствии с разделом 1 ГОСТ 17380.
Требования пункта 4.1 и раздела 5 являются обязательными, остальные требования - рекомендуемыми.
2. Нормативные ссылки
В настоящем стандарте использована ссылка на ГОСТ 17380-2001 (ИСО 3419-81). Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия
3. Определения, обозначения и сокращения
Термины, их определения, обозначения и сокращения - по ГОСТ 17380.
4. Конструкция и размеры
4.1. Конструкция и размеры тройников должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.
Рисунок 1
Таблица 1
Тройники исполнения 1
Размеры в миллиметрах
--------T--------T--------T--------T--------T---------T--------T--------¬
¦ DN ¦ D ¦ Т ¦ D ¦ T ¦ F ¦ H ¦ Масса, ¦
¦ ¦ ¦ ¦ 1 ¦ 1 ¦ ¦ ¦ кг ¦
+-------+--------+--------+--------+--------+---------+--------+--------+
¦ ¦ ¦ 2,0 ¦ ¦ 2,0 ¦ ¦ ¦ 0,19 ¦
¦ 15 ¦ 21,3 ¦ 3,2 ¦ ¦ 3,2 ¦ 25 ¦ 25 ¦ 0,30 ¦
¦ ¦ ¦ 4,0 ¦ ¦ 4,0 ¦ ¦ ¦ 0,38 ¦
+-------+--------+--------+ 21,3 +--------+---------+--------+--------+
¦ ¦ ¦ 2,0 ¦ ¦ 2,0 ¦ ¦ ¦ 0,26 ¦
¦ ¦ ¦ 3,2 ¦ ¦ 3,2 ¦ ¦ ¦ 0,42 ¦
¦ ¦ ¦ 4,0 ¦ ¦ 4,0 ¦ ¦ ¦ 0,52 ¦
¦ 20 ¦ 26,9 +--------+--------+--------+ 29 ¦ 29 +--------+
¦ ¦ ¦ 2,0 ¦ ¦ 2,0 ¦ ¦ ¦ 0,23 ¦
¦ ¦ ¦ 3,2 ¦ 26,9 ¦ 3,2 ¦ ¦ ¦ 0,37 ¦
¦ ¦ ¦ 4,0 ¦ ¦ 4,0 ¦ ¦ ¦ 0,46 ¦
+-------+--------+--------+--------+--------+---------+--------+--------+
¦ ¦ ¦ 2,3 ¦ ¦ 2,0 ¦ ¦ ¦ 0,25 ¦
¦ ¦ ¦ 3,2 ¦ 21,3 ¦ 3,2 ¦ ¦ ¦ 0,35 ¦
¦ ¦ ¦ 4,5 ¦ ¦ 4,0 ¦ ¦ ¦ 0,40 ¦
¦ ¦ +--------+--------+--------+ ¦ +--------+
¦ ¦ ¦ 2,3 ¦ ¦ 2,0 ¦ ¦ ¦ 0,25 ¦
¦ 25 ¦ 33,7 ¦ 3,2 ¦ 26,9 ¦ 3,2 ¦ 38 ¦ 38 ¦ 0,35 ¦
¦ ¦ ¦ 4,5 ¦ ¦ 4,0 ¦ ¦ ¦ 0,40 ¦
¦ ¦ +--------+--------+--------+ ¦ +--------+
¦ ¦ ¦ 2,3 ¦ ¦ 2,3 ¦ ¦ ¦ 0,40 ¦
¦ ¦ ¦ 3,2 ¦ 33,7 ¦ 3,2 ¦ ¦ ¦ 0,64 ¦
¦ ¦ ¦ 4,5 ¦ ¦ 4,5 ¦ ¦ ¦ 0,80 ¦
+-------+--------+--------+--------+--------+---------+--------+--------+
¦ ¦ ¦ 2,6 ¦ ¦ 2,0 ¦ ¦ ¦ 0,79 ¦
¦ ¦ ¦ 3,6 ¦ 21,3 ¦ 3,2 ¦ ¦ ¦ 1,10 ¦
¦ ¦ ¦ 5,0 ¦ ¦ 4,0 ¦ ¦ ¦ 1,50 ¦
¦ ¦ +--------+--------+--------+ ¦ +--------+
¦ ¦ ¦ 2,6 ¦ ¦ 2,0 ¦ ¦ ¦ 0,79 ¦
¦ ¦ ¦ 3,6 ¦ 26,9 ¦ 3,2 ¦ ¦ ¦ 1,10 ¦
¦ ¦ ¦ 5,0 ¦ ¦ 4,0 ¦ ¦ ¦ 1,50 ¦
¦ 32 ¦ 42,4 +--------+--------+--------+ 48 ¦ 48 +--------+
¦ ¦ ¦ 2,6 ¦ ¦ 2,3 ¦ ¦ ¦ 0,79 ¦
¦ ¦ ¦ 3,6 ¦ 33,7 ¦ 3,2 ¦ ¦ ¦ 1,10 ¦
¦ ¦ ¦ 5,0 ¦ ¦ 4,0 ¦ ¦ ¦ 1,50 ¦
¦ ¦ +--------+--------+--------+ ¦ +--------+
¦ ¦ ¦ 2,6 ¦ ¦ 2,6 ¦ ¦ ¦ 0,79 ¦
¦ ¦ ¦ 3,6 ¦ 42,4 ¦ 3,6 ¦ ¦ ¦ 1,10 ¦
¦ ¦ ¦ 5,0 ¦ ¦ 5,0 ¦ ¦ ¦ 1,50 ¦
+-------+--------+--------+--------+--------+---------+--------+--------+
¦ ¦ ¦ 2,6 ¦ ¦ 2,0 ¦ ¦ ¦ 1,00 ¦
¦ ¦ ¦ 3,6 ¦ 26,9 ¦ 3,2 ¦ ¦ ¦ 1,40 ¦
¦ ¦ ¦ 5,0 ¦ ¦ 4,0 ¦ ¦ ¦ 2,00 ¦
¦ ¦ +--------+--------+--------+ ¦ +--------+
¦ ¦ ¦ 2,6 ¦ ¦ 2,3 ¦ ¦ ¦ 1,00 ¦
¦ ¦ ¦ 3,6 ¦ 33,7 ¦ 3,2 ¦ ¦ ¦ 1,40 ¦
¦ ¦ ¦ 5,0 ¦ ¦ 4,5 ¦ ¦ ¦ 2,00 ¦
¦ 40 ¦ 48,3 +--------+--------+--------+ 57 ¦ 57 +--------+
¦ ¦ ¦ 2,6 ¦ ¦ 2,6 ¦ ¦ ¦ 1,00 ¦
¦ ¦ ¦ 3,6 ¦ 42,4 ¦ 3,6 ¦ ¦ ¦ 1,40 ¦
¦ ¦ ¦ 5,0 ¦ ¦ 5,0 ¦ ¦ ¦ 2,00 ¦
¦ ¦ +--------+--------+--------+ ¦ +--------+
¦ ¦ ¦ 2,6 ¦ ¦ 2,6 ¦ ¦ ¦ 1,00 ¦
