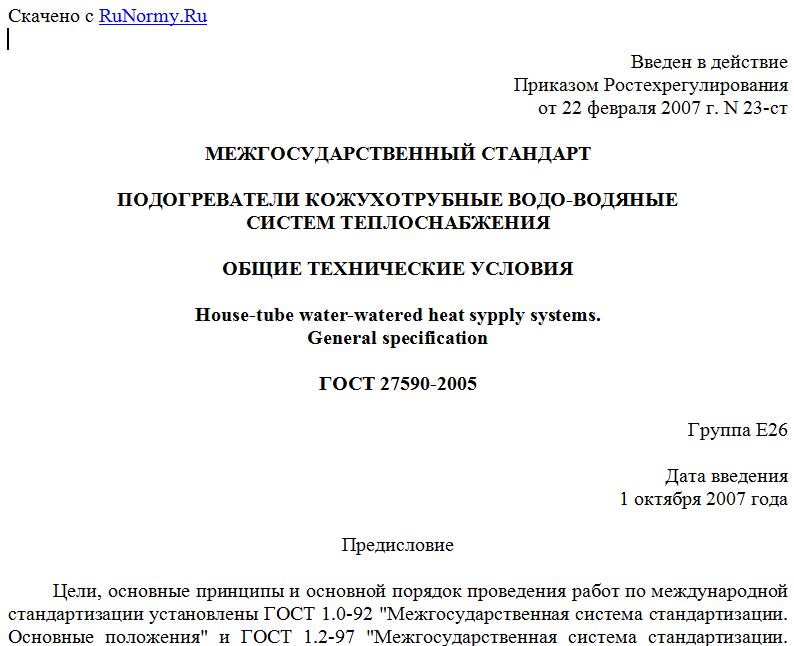

Введен в действие
Приказом Ростехрегулирования
от 22 февраля 2007 г. N 23-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПОДОГРЕВАТЕЛИ КОЖУХОТРУБНЫЕ ВОДО-ВОДЯНЫЕ
СИСТЕМ ТЕПЛОСНАБЖЕНИЯ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
House-tube water-watered heat sypply systems.
General specification
ГОСТ 27590-2005
Группа Е26
Дата введения
1 октября 2007 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по международной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Научно-производственное объединение по исследованию и проектированию энергетического оборудования имени И.И. Ползунова" (ОАО "НПО ЦКТИ").
2. Внесен Техническим комитетом по стандартизации ТК 244 "Оборудование энергетическое стационарное".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 27 от 22 июня 2005 г.).
За принятие проголосовали:
---------------------T-------------T----------------------¬
¦Краткое наименование¦Код страны по¦ Сокращенное ¦
¦ страны по ¦МК (ИСО 3166)¦ наименование ¦
¦МК (ИСО 3166) 004-97¦ 004-97 ¦ национального органа ¦
¦ ¦ ¦ по стандартизации ¦
+--------------------+-------------+----------------------+
¦Азербайджан ¦ AZ ¦Азстандарт ¦
¦Армения ¦ AM ¦Армстандарт ¦
¦Беларусь ¦ BY ¦Госстандарт Республики¦
¦ ¦ ¦Беларусь ¦
¦Казахстан ¦ KZ ¦Госстандарт Республики¦
¦ ¦ ¦Казахстан ¦
¦Кыргызстан ¦ KG ¦Кыргызстандарт ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦ RU ¦Федеральное агентство ¦
¦ ¦ ¦по техническому регу- ¦
¦ ¦ ¦лированию и метрологии¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Туркменистан ¦ TM ¦Главгосслужба ¦
¦ ¦ ¦"Туркменстандартлары" ¦
¦Узбекистан ¦ UZ ¦Узстандарт ¦
¦Украина ¦ UA ¦Минэкономразвития ¦
¦ ¦ ¦Украины ¦
L--------------------+-------------+-----------------------
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 февраля 2007 г. N 23-ст межгосударственный стандарт ГОСТ 27590-2005 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2007 г.
5. Взамен ГОСТ 27590-88.
1. Область применения
Настоящий стандарт распространяется на горизонтальные кожухотрубные водо-водяные подогреватели для систем отопления и горячего водоснабжения (далее - подогреватели), состоящие из неразборных блоков-секций (корпусов - трубных систем), соединительных калачей и переходов.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 2.601-2006. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.032-74. Единая система защиты от коррозии и старения материалов и изделий. Покрытия лакокрасочные. Группы, требования и обозначения
ГОСТ 9.104-79. Единая система защиты от коррозии и старения материалов и изделий. Покрытия лакокрасочные. Группы условий эксплуатации
ГОСТ 9.306-85. Единая система защиты от коррозии и старения материалов и изделий. Покрытия металлические и неметаллические неорганические. Обозначения
ГОСТ 9.402-2004. Единая система защиты от коррозии и старения материалов и изделий. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию
ГОСТ 12.2.003-91. Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.049-80. Система стандартов безопасности труда. Оборудование производственное. Общие эргономические требования
ГОСТ 15.309-98. Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 380-94. Сталь углеродистая обыкновенного качества. Марки
ГОСТ 481-80. Паронит и прокладки из него. Технические условия
ГОСТ 494-90. Трубы латунные. Технические условия
ГОСТ 617-90. Трубы медные. Технические условия
ГОСТ 1050-88. Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 1577-93. Прокат толстолистовой и широкополосный из конструкционной качественной стали. Технические условия
ГОСТ 2991-85. Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 5494-95. Пудра алюминиевая. Технические условия
ГОСТ 5631-79. Лак БТ-577 и краска БТ-177. Технические условия
ГОСТ 6465-76. Эмали ПФ-115. Технические условия
ГОСТ 8732-78. Трубы стальные бесшовные горячедеформированные. Сортамент
ГОСТ 9109-81. Грунтовка ФЛ-03К и ФЛ-03Ж. Технические условия
ГОСТ 9941-81. Трубы бесшовные холодно- и теплодеформированные из коррозионно-стойкой стали. Технические условия
ГОСТ 10144-89. Эмали ХВ-124. Технические условия
ГОСТ 10198-91. Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия
ГОСТ 10692-80. Трубы стальные, чугунные и соединительные части к ним. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 10704-91. Трубы стальные электросварные прямошовные. Сортамент
ГОСТ 10877-76. Масло консервационное К-17. Технические требования
ГОСТ 11068-81. Трубы электросварные из коррозионно-стойкой стали. Технические условия
ГОСТ 12971-67. Таблички прямоугольные для машин и приборов. Размеры
ГОСТ 13345-85. Жесть. Технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 14637-89 (ИСО 4995-78). Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 17217-79. Трубы из медно-никелевого сплава марки МНЖ5-1. Технические условия
ГОСТ 19041-85. Транспортные пакеты и блок-пакеты пилопродукции. Пакетирование, маркировка, транспортирование и хранение
ГОСТ 21646-2003. Трубы медные и латунные для теплообменных аппаратов. Технические условия
ГОСТ 23170-78. Упаковка для изделий машиностроения. Общие требования
ГОСТ 25129-82. Грунтовка ГФ-021. Технические условия
ГОСТ 29329-92. Весы для статического взвешивания. Общие технические требования.
3. Типы, основные параметры и размеры
3.1. Типы сборочных единиц подогревателей (блоков-секций, соединительных калачей и переходов) должны соответствовать приведенным в таблицах 1 и 2 и на рисунках 1 - 11.
Таблица 1
Типы блоков-секций и область применения
---------T--------T-----T-----------T-------T--------T-----T---------T--------¬
¦ Тип ¦Исполне-¦Обоз-¦Исполнение ¦Область¦Места ¦Обоз-¦ Рабочие ¦Число ¦
¦ блока- ¦ние ¦наче-¦блоков-сек-¦приме- ¦движения¦наче-¦параметры¦блоков- ¦
¦ секции ¦корпуса ¦ние ¦ций по рас-¦нения ¦теплоно-¦ние ¦ среды ¦секций в¦
¦ ¦ ¦ком- ¦положению ¦ ¦сителей ¦бло- ¦ ¦подогре-¦
¦ ¦ ¦пен- ¦патрубков и¦ ¦ ¦ка- +---T-----+вателе ¦
¦ ¦ ¦сато-¦обозначение¦ ¦ ¦сек- ¦p ,¦ t, ¦и вид их¦
¦ ¦ ¦ра в ¦в марки- ¦ ¦ ¦ции ¦ у ¦ °C ¦исполне-¦
¦ ¦ ¦мар- ¦ровке ¦ ¦ ¦ ¦МПа¦ ¦ния ¦
¦ ¦ ¦ки- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ровке¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+--------+--------+-----+-----------+-------+--------+-----+---+-----+--------+
¦Исполне-¦Без ком-¦ - ¦Типовое - Т¦Горячее¦Вода, ¦ ПВ1 ¦1,0¦Не ¦Опреде- ¦
¦ние 1: ¦пенсато-¦ ¦Правое - Пр¦водо- ¦нагре- ¦ ¦ и ¦выше ¦ляется ¦
¦с флан- ¦ра (см. ¦ ¦Левое - Л ¦снабже-¦ваемая в¦ ¦1,6¦200 ¦заказ- ¦
¦цами на ¦рисунок ¦ ¦ ¦ние и ¦трубах; ¦ ¦ ¦ ¦чиком ¦
