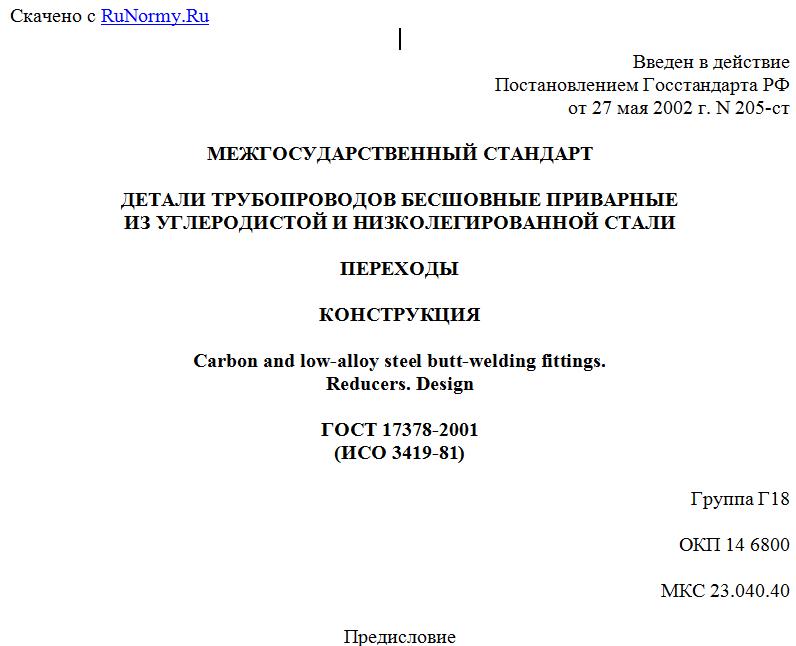

Введен в действие
Постановлением Госстандарта РФ
от 27 мая 2002 г. N 205-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДЕТАЛИ ТРУБОПРОВОДОВ БЕСШОВНЫЕ ПРИВАРНЫЕ
ИЗ УГЛЕРОДИСТОЙ И НИЗКОЛЕГИРОВАННОЙ СТАЛИ
ПЕРЕХОДЫ
КОНСТРУКЦИЯ
Carbon and low-alloy steel butt-welding fittings.
Reducers. Design
ГОСТ 17378-2001
(ИСО 3419-81)
Группа Г18
ОКП 14 6800
МКС 23.040.40
Предисловие
1. Разработан ОАО "Корпорация Монтажспецстрой".
Внесен Государственным комитетом Российской Федерации по стандартизации и метрологии.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (Протокол N 20 от 1 ноября 2001 г.).
За принятие проголосовали:
----------------------------T-------------------------------------¬
¦ Наименование государства ¦ Наименование национального органа ¦
¦ ¦ по стандартизации ¦
+---------------------------+-------------------------------------+
¦ Азербайджанская Республика¦ Азгосстандарт ¦
¦ Республика Армения ¦ Армгосстандарт ¦
¦ Республика Беларусь ¦ Госстандарт Республики Беларусь ¦
¦ Грузия ¦ Грузстандарт ¦
¦ Республика Казахстан ¦ Госстандарт Республики Казахстан ¦
¦ Кыргызская Республика ¦ Кыргызстандарт ¦
¦ Республика Молдова ¦ Молдовастандарт ¦
¦ Российская Федерация ¦ Госстандарт России ¦
¦ Республика Таджикистан ¦ Таджикстандарт ¦
¦ Туркменистан ¦ Главгосслужба "Туркменстандартлары" ¦
¦ Республика Узбекистан ¦ Узгосстандарт ¦
¦ Украина ¦ Госстандарт Украины ¦
L---------------------------+--------------------------------------
3. Стандарт соответствует ИСО 3419-81 "Фитинги из легированной и нелегированной стали приварные встык" в части конструкции переходов.
4. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 27 мая 2002 г. N 205-ст межгосударственный стандарт ГОСТ 17378-2001 (ИСО 3419-81) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.
5. Взамен ГОСТ 17378-83.
1. Область применения
Настоящий стандарт распространяется на бесшовные приварные концентрические и эксцентрические переходы из углеродистой и низколегированной стали.
Область применения переходов - в соответствии с разделом 1 ГОСТ 17380.
Требования пунктов 4.1 - 4.3 и раздела 5 являются обязательными, остальные требования - рекомендуемыми.
2. Нормативные ссылки
В настоящем стандарте использована ссылка на ГОСТ 17380-2001 (ИСО 3419-81). Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия.
3. Определения, обозначения и сокращения
Термины, их определения, обозначения и сокращения - по ГОСТ 17380.
4. Конструкция и размеры
4.1. Конструкция и размеры переходов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.
Рисунок 1
Таблица 1
Переходы исполнения 1
Размеры в миллиметрах
--------T---------T--------T---------T---------T-----T-----------¬
¦ DN ¦ D ¦ Т ¦ D ¦ Т ¦ L ¦ Масса, кг ¦
¦ ¦ ¦ ¦ 1 ¦ 1 ¦ ¦ ¦
+-------+---------+--------+---------+---------+-----+-----------+
¦ 20 ¦ 26,9 ¦ 2,0 ¦ 21,3 ¦ 2,0 ¦ 38 ¦ 0,05 ¦
¦ ¦ ¦ 3,2 ¦ ¦ 3,2 ¦ ¦ 0,07 ¦
¦ ¦ ¦ 4,0 ¦ ¦ 4,0 ¦ ¦ 0,09 ¦
+-------+---------+--------+ +---------+-----+-----------+
¦ 25 ¦ 33,7 ¦ 2,3 ¦ ¦ 2,0 ¦ 51 ¦ 0,09 ¦
¦ ¦ ¦ 3,2 ¦ ¦ 3,2 ¦ ¦ 0,12 ¦
¦ ¦ ¦ 4,5 ¦ ¦ 4,0 ¦ ¦ 0,16 ¦
¦ ¦ +--------+---------+---------+ +-----------+
¦ ¦ ¦ 2,3 ¦ 26,9 ¦ 2,0 ¦ ¦ 0,09 ¦
¦ ¦ ¦ 3,2 ¦ ¦ 3,2 ¦ ¦ 0,12 ¦
¦ ¦ ¦ 4,5 ¦ ¦ 4,0 ¦ ¦ 0,16 ¦
+-------+---------+--------+---------+---------+ +-----------+
¦ 32 ¦ 42,4 ¦ 2,6 ¦ 21,3 ¦ 2,0 ¦ ¦ 0,13 ¦
¦ ¦ ¦ 3,6 ¦ ¦ 3,2 ¦ ¦ 0,17 ¦
¦ ¦ ¦ 5,0 ¦ ¦ 4,0 ¦ ¦ 0,23 ¦
¦ ¦ +--------+---------+---------+ +-----------+
¦ ¦ ¦ 2,6 ¦ 26,9 ¦ 2,0 ¦ ¦ 0,13 ¦
¦ ¦ ¦ 3,6 ¦ ¦ 3,2 ¦ ¦ 0,17 ¦
¦ ¦ ¦ 5,0 ¦ ¦ 4,0 ¦ ¦ 0,23 ¦
¦ ¦ +--------+---------+---------+ +-----------+
¦ ¦ ¦ 2,6 ¦ 33,7 ¦ 2,3 ¦ ¦ 0,13 ¦
¦ ¦ ¦ 3,6 ¦ ¦ 3,2 ¦ ¦ 0,17 ¦
¦ ¦ ¦ 5,0 ¦ ¦ 4,5 ¦ ¦ 0,23 ¦
+-------+---------+--------+---------+---------+-----+-----------+
¦ 40 ¦ 48,3 ¦ 2,6 ¦ 26,9 ¦ 2,0 ¦ 64 ¦ 0,19 ¦
¦ ¦ ¦ 3,6 ¦ ¦ 3,2 ¦ ¦ 0,25 ¦
¦ ¦ ¦ 5,0 ¦ ¦ 4,0 ¦ ¦ 0,34 ¦
¦ ¦ +--------+---------+---------+ +-----------+
¦ ¦ ¦ 2,6 ¦ 33,7 ¦ 2,3 ¦ ¦ 0,19 ¦
¦ ¦ ¦ 3,6 ¦ ¦ 3,2 ¦ ¦ 0,25 ¦
¦ ¦ ¦ 5,0 ¦ ¦ 4,5 ¦ ¦ 0,34 ¦
¦ ¦ +--------+---------+---------+ +-----------+
¦ ¦ ¦ 2,6 ¦ 42,4 ¦ 2,6 ¦ ¦ 0,19 ¦
¦ ¦ ¦ 3,6 ¦ ¦ 3,6 ¦ ¦ 0,25 ¦
¦ ¦ ¦ 5,0 ¦ ¦ 5,0 ¦ ¦ 0,34 ¦
+-------+---------+--------+---------+---------+-----+-----------+
¦ 50 ¦ 60,3 ¦ 2,9 ¦ 33,7 ¦ 2,3 ¦ 76 ¦ 0,31 ¦
¦ ¦ ¦ 4,0 ¦ ¦ 3,2 ¦ ¦ 0,42 ¦
¦ ¦ ¦ 5,6 ¦ ¦ 4,5 ¦ ¦ 0,58 ¦
¦ ¦ +--------+---------+---------+ +-----------+
¦ ¦ ¦ 2,9 ¦ 42,4 ¦ 2,6 ¦ ¦ 0,31 ¦
¦ ¦ ¦ 4,0 ¦ ¦ 3,6 ¦ ¦ 0,42 ¦
¦ ¦ ¦ 5,6 ¦ ¦ 5,0 ¦ ¦ 0,58 ¦
¦ ¦ +--------+---------+---------+ +-----------+
¦ ¦ ¦ 2,9 ¦ 48,3 ¦ 2,6 ¦ ¦ 0,31 ¦
¦ ¦ ¦ 4,0 ¦ ¦ 3,6 ¦ ¦ 0,42 ¦
¦ ¦ ¦ 5,6 ¦ ¦ 5,0 ¦ ¦ 0,58 ¦
+-------+---------+--------+---------+---------+-----+-----------+
¦ 65 ¦ 76,1 ¦ 2,9 ¦ 42,4 ¦ 2,6 ¦ 89 ¦ 0,47 ¦
¦ ¦ ¦ 5,0 ¦ ¦ 3,6 ¦ ¦ 0,78 ¦
¦ ¦ ¦ 7,1 ¦ ¦ 5,0 ¦ ¦ 1,10 ¦
¦ ¦ +--------+---------+---------+ +-----------+
¦ ¦ ¦ 2,9 ¦ 48,3 ¦ 2,6 ¦ ¦ 0,47 ¦
