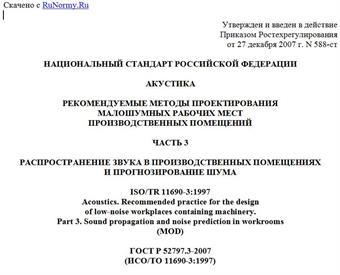

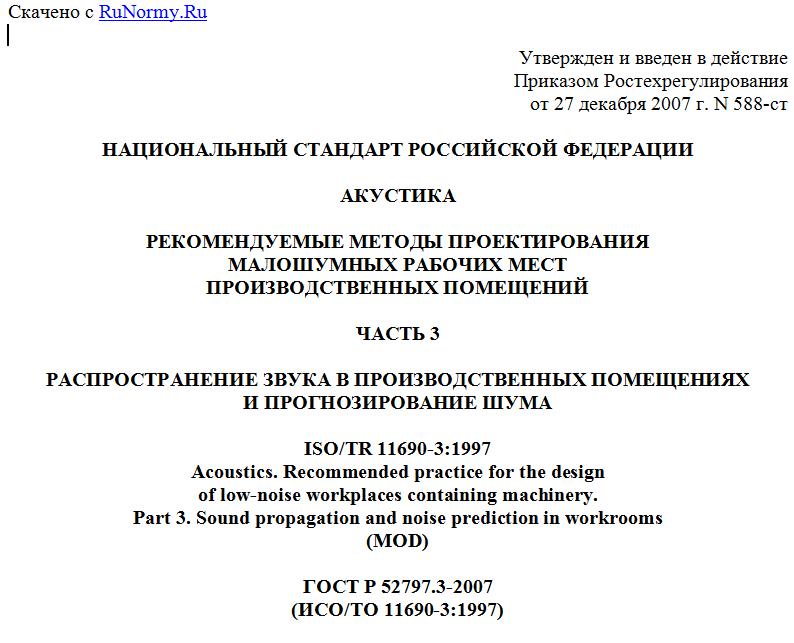

Утвержден и введен в действие
Приказом Ростехрегулирования
от 27 декабря 2007 г. N 588-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АКУСТИКА
РЕКОМЕНДУЕМЫЕ МЕТОДЫ ПРОЕКТИРОВАНИЯ
МАЛОШУМНЫХ РАБОЧИХ МЕСТ
ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЙ
ЧАСТЬ 3
РАСПРОСТРАНЕНИЕ ЗВУКА В ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЯХ
И ПРОГНОЗИРОВАНИЕ ШУМА
ISO/TR 11690-3:1997
Acoustics. Recommended practice for the design
of low-noise workplaces containing machinery.
Part 3. Sound propagation and noise prediction in workrooms
(MOD)
ГОСТ Р 52797.3-2007
(ИСО/ТО 11690-3:1997)
Группа Т34
ОКС 13.140
Дата введения
1 июля 2008 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (ОАО "НИЦ КД") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 358 "Акустика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2007 г. N 588-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО/ТО 11690-3:1997 "Акустика. Рекомендуемые методы проектирования малошумных рабочих мест производственных помещений. Часть 3. Распространение звука и прогнозирование уровня шума в рабочих помещениях" (ISO/TR 11690-3:1997 "Acoustics - Recommended practice for the design of low-noise workplaces containing machinery - Part 3: Sound propagation and noise prediction in workrooms") путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт имеет следующие отличия от примененного в нем международного стандарта ИСО/ТО 11690.3:1997:
- в соответствии с требованиями ГОСТ Р 1.5-2004 раздел "Нормативные ссылки" дополнен стандартами: ГОСТ 30457-97, ГОСТ 30683-2000, ГОСТ 30691-2001, ГОСТ 31171-2003, ГОСТ 31252-2004, ГОСТ 31249-2004, ГОСТ Р 51401-99, соответствующими международным стандартам, на которые имеются ссылки в тексте примененного международного стандарта;
- из подраздела 4.1 исключено примечание 1, содержащее ссылку на международный стандарт ИСО 14257 как на проект, готовящийся к опубликованию. Примечание исключено в связи с введением в действие ГОСТ 31249, разработанного на основе применения ИСО 14257;
- в структурный элемент "Библиография" включены источники, содержащие методы расчета ожидаемого шума в производственных помещениях, применяемые в Российской Федерации.
Кроме того, заменены отдельные слова и добавлены фразы, более точно раскрывающие смысл некоторых положений. Указанные изменения выделены в тексте курсивом.
1. Область применения
Настоящий стандарт устанавливает рассматриваемые совместно основные &закономерности& распространения звука в производственных помещениях и методы прогнозирования уровней звукового давления иммиссии шума на рабочем месте.
Степень детализации описания физических явлений, учитываемых в методе прогнозирования шума, в значительной степени зависит от конкретной ситуации и способа моделирования этой ситуации (исходные параметры, методы вычисления). &В настоящем стандарте& рассмотрена эта зависимость, &а также& описаны методы прогнозирования шума. Приведены рекомендации по применению методов прогнозирования шума в качестве вспомогательных средств защиты от шума в производственных помещениях. Примеры применения методов прогнозирования шума представлены в Приложениях A - E.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
&ГОСТ Р 51401-99 (ИСО 3744-94). Шум машин. Определение уровней звуковой мощности источников шума по звуковому давлению. Технический метод в существенно свободном звуковом поле над звукоотражающей плоскостью&
ГОСТ Р 52797.1-2007 (ИСО 11690-1:1996). Акустика. Рекомендуемые методы проектирования малошумных рабочих мест производственных помещений. Часть 1. Принципы защиты от шума
ГОСТ Р 52797.2-2007 (ИСО 11690-2:1996). Акустика. Рекомендуемые методы проектирования малошумных рабочих мест производственных помещений. Часть 2. Меры и средства защиты от шума
&ГОСТ 30457-97 (ИСО 9614-1-93). Акустика. Определение уровней звуковой мощности источников шума на основе интенсивности звука. Измерение в дискретных точках. Технический метод
ГОСТ 30683-2000 (ИСО 11204-95). Шум машин. Измерение уровней звукового давления излучения на рабочем месте и в других контрольных точках. Метод с коррекциями на акустические условия
ГОСТ 30691-2001 (ИСО 4871-96). Шум машин. Заявление и контроль значений шумовых характеристик
ГОСТ 31171-2003 (ИСО 11200:1995). Шум машин. Руководство по выбору метода определения уровней звукового давления излучения на рабочем месте и в других контрольных точках
ГОСТ 31249-2004 (ИСО 14257:2001). Акустика. Построение и параметрическое описание линий пространственного распределения звука в рабочих помещениях для оценки их акустических характеристик
ГОСТ 31252-2004 (ИСО 3740:2000). Шум машин. Руководство по выбору метода определения уровней звуковой мощности&
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 52797.1.
4. Основные закономерности
распространения звука в помещениях
4.1. Параметры распределения звука
Основным элементом для прогнозирования шума в производственных помещениях является распределение уровней звукового давления, созданное ненаправленным точечным источником звука. Это распределение зависит:
- от формы и объема помещения;
- от коэффициента звукопоглощения поверхностей;
- от установленного оборудования.
Результирующее распределение уровня звука может быть рассмотрено при использовании линии пространственного распределения звука (см. 3.4.11 ГОСТ Р 52797.1 и рисунки 1 и 2). Эти линии для заданного интервала расстояний содержат обобщенную информацию о двух величинах (см. 3.4.12 и 3.4.13 ГОСТ Р 52797.1):
- о скорости пространственного спада уровня звукового давления при удвоении расстояния ;
- об эксцессе уровня звукового давления относительно уровня свободного поля .
Линию пространственного распределения и эти две величины применяют с целью охарактеризовать помещение с акустической точки зрения. Если звуковое поле в помещении, созданное конкретным источником звука, характеризуется малым значением и большим значением , то уровень звукового давления &в помещении& действительно оказывается малым (см. 6.3 ГОСТ Р 52797.2). В Приложении D показано, каким образом акустические характеристики помещения могут быть описаны исходя из линий пространственного распределения звука.
Линию пространственного распределения звука определяют вдоль направления между источником и приемником, свободного от препятствий. Метод ее определения описан в &ГОСТ 31249& и в 8.4 ГОСТ Р 52797.2.
Примечание. Когда размеры рассматриваемого источника звука (машины) велики настолько, что &его нельзя считать точечным&, линии пространственного распределения звука могут отличаться от линий для точечного источника на расстояниях, меньших характерных размеров машины.
4.2. Помещения с диффузным звуковым полем
В условиях диффузного звукового поля (см. 3.4.8 и 3.4.9 ГОСТ Р 52797.1) на определенном расстоянии от источника уровни звукового давления почти постоянны и не зависят от положения приемника, как показано на рисунке 1.
- помещение размерами 15 x 15 x 5 м;
- помещение размерами 30 x 30 x 12 м;
