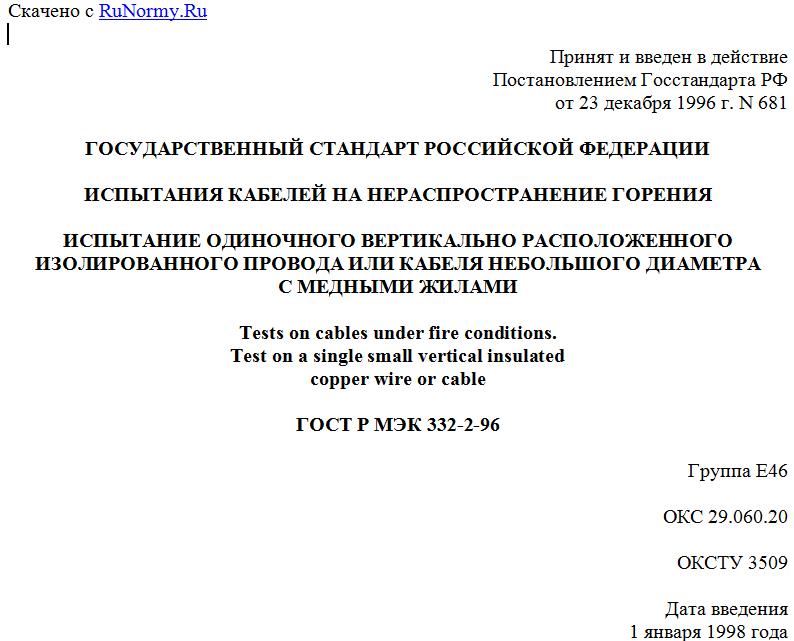

Принят и введен в действие
Постановлением Госстандарта РФ
от 23 декабря 1996 г. N 681
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИСПЫТАНИЯ КАБЕЛЕЙ НА НЕРАСПРОСТРАНЕНИЕ ГОРЕНИЯ
ИСПЫТАНИЕ ОДИНОЧНОГО ВЕРТИКАЛЬНО РАСПОЛОЖЕННОГО
ИЗОЛИРОВАННОГО ПРОВОДА ИЛИ КАБЕЛЯ НЕБОЛЬШОГО ДИАМЕТРА
С МЕДНЫМИ ЖИЛАМИ
Tests on cables under fire conditions.
Test on a single small vertical insulated
copper wire or cable
ГОСТ Р МЭК 332-2-96
Группа Е46
ОКС 29.060.20
ОКСТУ 3509
Дата введения
1 января 1998 года
ПРЕДИСЛОВИЕ
1. Разработан и внесен Техническим комитетом ТК 46 "Кабельные изделия" при АО "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (АО ВНИИКП) Росскоммаша.
2. Принят и введен в действие Постановлением Госстандарта России от 23 декабря 1996 г. N 681.
3. Настоящий стандарт представляет собой аутентичный текст МЭК 332-2-89 "Испытания кабелей на нераспространение горения. Испытание одиночного вертикально расположенного изолированного провода или кабеля небольшого диаметра с медными жилами".
4. Введен впервые.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает метод испытания на нераспространение горения изолированного провода или кабеля небольшого диаметра для тех случаев, когда метод, приведенный в ГОСТ Р МЭК 332-1, не может быть применен из-за того, что при приложении пламени могут плавиться токопроводящие жилы небольшого сечения. Настоящий метод рекомендуется для проводов или кабелей с однопроволочными медными токопроводящими жилами диаметром от 0,4 до 0,8 мм или с многопроволочными токопроводящими жилами сечением от 0,1 до 0,5 мм2.
Стандарт устанавливает также требования по оценке результатов.
Примечание. Соответствие провода или кабеля настоящему стандарту не гарантирует предотвращение распространения огня в любых условиях его прокладки. Поэтому, если риск распространения огня велик, например при высоких вертикальных пучках проводов или кабелей, нельзя делать вывод о том, что, если одиночный образец соответствует требованиям настоящего стандарта, то и пучок не будет распространять горение.
1.1. Нормативные ссылки
В настоящем стандарте использована ссылка на ГОСТ Р МЭК 332-1-96. Испытания кабелей на нераспространение горения. Испытание одиночного вертикально расположенного изолированного провода или кабеля.
2. ОБЩИЕ ТРЕБОВАНИЯ
Настоящий метод предназначен для типовых или других испытаний, и ссылка на него приводится в нормативных документах на конкретные провода или кабели.
Образец провода или кабеля после испытания в соответствии с разделами 6 - 8 должен соответствовать следующему требованию: после прекращения горения расстояние от обугленной части тщательно протертого образца до нижнего края верхнего зажима должно быть более 50 мм.
3. ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ
Пропановая горелка в соответствии с рисунком 1.
Рисунок 1. Горелка
Если горелка не соответствует рисунку 1, можно применить насадку, чтобы диаметр сопла горелки составлял 8 мм.
Баллон с пропаном с редуктором и манометром.
Металлическая камера следующих размеров: высота - (1200 +/- 25) мм; ширина - (300 +/- 25) мм; глубина - (450 +/- 25) мм.
Передняя часть камеры открыта, верх и низ должны быть закрытыми (см. рисунок 3).
Секундомер.
Термостат.
4. ОБРАЗЕЦ
Образцы длиной (600 +/- 25) мм отбирают от конца испытуемого провода или кабеля. Подготавливают два образца.
5. КОНДИЦИОНИРОВАНИЕ ПЕРЕД ИСПЫТАНИЕМ
Если провод или кабель покрыт краской или лаком, образцы выдерживают в термостате при температуре (60 +/- 2) °C в течение 4 ч, а перед испытанием охлаждают до температуры окружающей среды.
6. УСЛОВИЯ ИСПЫТАНИЯ
Образец выпрямляют и закрепляют в вертикальном положении в центре металлической камеры. К нижней части образца прикладывают усилие 5 Н на 1 мм2 сечения токопроводящей жилы так, чтобы длина провода или кабеля между нижним и верхним зажимами была (550 +/- 25) мм. Чтобы исключить малейший поток воздуха, испытание следует проводить в соответствующем помещении, где исключен сквозняк.
7. ИСТОЧНИК ВОСПЛАМЕНЕНИЯ
Пропановая горелка должна давать светящееся пламя при вертикальном положении и перекрытом доступе воздуха. Расход газа регулируют так, чтобы длина светящегося пламени была (125 +/- 25) мм (см. рисунок 2). Для этого на выходе редуктора рекомендуется установить давление 1 бар. Затем горелку располагают в соответствии с рисунком 3. Ось горелки должна составлять угол 45° с осью образца. Расстояние между торцом сопла горелки и поверхностью образца, измеренное вдоль оси горелки, должно быть (10 +/- 1) мм. Расстояние от точки пересечения осей горелки и образца до точки приложения усилия 5 Н на 1 мм2 сечения токопроводящей жилы должно быть (100 +/- 10) мм. Расстояние от точки пересечения осей горелки и образца до нижней части верхнего зажима должно быть не более 465 мм.
Рисунок 2. Пламя горелки
1 - трехсторонняя камера;
2 - пламя, обволакивающее образец
Рисунок 3. Расположение горелки
8. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
Пламя прикладывают так, чтобы оно обволакивало образец. К первому образцу его прикладывают в течение (20 +/- 1) с. Если образец не разрушился, т.е. если токопроводящая жила не расплавилась, результат испытания определяют в соответствии с требованиями раздела 2. Если провод или кабель расплавился за время T меньше, чем (20 +/- 1) с, испытание повторяют на втором образце с длительностью приложения пламени (T - 2) с. В этом случае результат испытания оценивают только по второму образцу.
