Утвержден и введен в действие
Приказом Ростехрегулирования
от 3 сентября 2007 г. N 224-ст

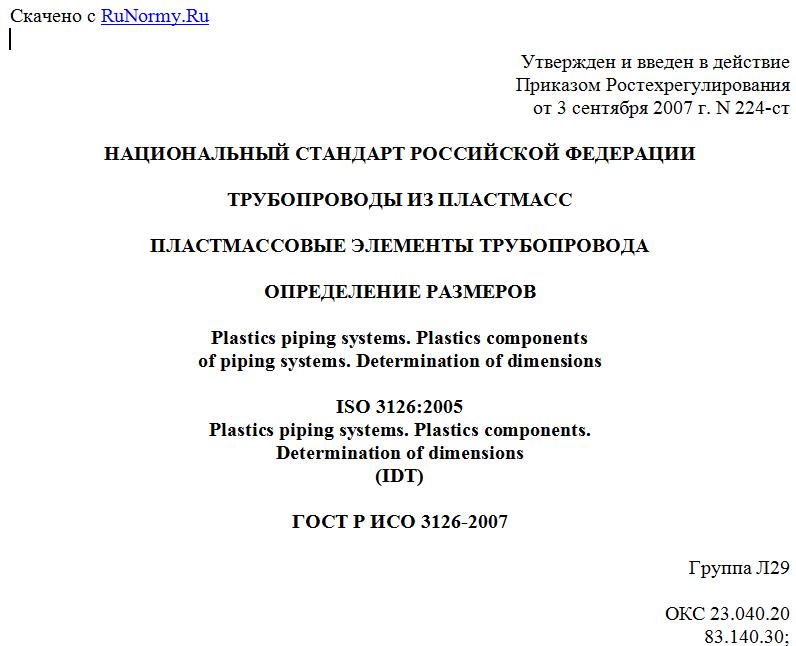

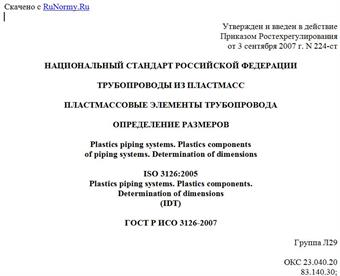

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБОПРОВОДЫ ИЗ ПЛАСТМАСС
ПЛАСТМАССОВЫЕ ЭЛЕМЕНТЫ ТРУБОПРОВОДА
ОПРЕДЕЛЕНИЕ РАЗМЕРОВ
Plastics piping systems. Plastics components
of piping systems. Determination of dimensions
ISO 3126:2005
Plastics piping systems. Plastics components.
Determination of dimensions
(IDT)
ГОСТ Р ИСО 3126-2007
Группа Л29
ОКС 23.040.20
83.140.30;
ОКСТУ 2209
Дата введения
1 июля 2008 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Техническим комитетом по стандартизации ТК 241 "Пленки, трубы, фитинги, листы и другие изделия из пластмасс" на основе аутентичного перевода стандарта, указанного в пункте 4, который выполнен ЗАО "Завод АНД Газтрубпласт".
2. Внесен Техническим комитетом по стандартизации ТК 241 "Пленки, трубы, фитинги, листы и другие изделия из пластмасс".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 3 сентября 2007 г. N 224-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 3126:2005 "Трубопроводы из пластмасс. Пластмассовые элементы. Определение размеров" (ISO 3126:2005 "Plastics piping systems. Plastics components. Determination of dimensions").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении А.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Международный стандарт ИСО 3126:2005 разработан техническим комитетом СЕН/ТК 155 "Системы пластмассовых напорных и безнапорных трубопроводов" совместно с техническим комитетом ИСО/ТК 138 "Трубы, фитинги и вентили из пластмасс для транспортирования жидких и газообразных сред".
Настоящий стандарт относится к группе стандартов на методы испытаний, обеспечивающих поддержание и упорядоченность системы стандартов на напорные и безнапорные трубопроводы из пластмасс.
В отечественной практической метрологии нормируется допускаемая погрешность измерения и, соответственно, в нормативных документах применяют термин "погрешность измерения", что обеспечивает соблюдение Закона об обеспечении единства измерений. Термины и определения в области метрологии изложены в рекомендациях по межгосударственной стандартизации РМГ 29-99 "Государственная система обеспечения единства измерений. Метрология. Основные термины и определения", где точность результата измерения определяется как одна из характеристик качества измерения, отражающая близость к нулю погрешности результата измерения. Поэтому в необходимых случаях термин "точность" заменен на "погрешность", что не противоречит ИСО 3126:2005.
При пользовании настоящим стандартом в части калибровки и поверки следует руководствоваться Законом об обеспечении единства измерений.
1. Область применения
Настоящий стандарт устанавливает методы измерения и/или определения размеров пластмассовых элементов трубопроводов: труб, соединительных деталей (далее - детали) и др. и точность результатов измерений, а также устанавливает методы измерения углов, диаметров, длин, перпендикулярностей и толщин стенок с целью оценки соответствия их предельным отклонениям.
Примечание. В настоящем стандарте используют метрические единицы. Однако методы и допуски применимы и для других единиц с использованием соответствующих переводных коэффициентов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО/Р 463:1965 <*>. Индикаторы часового типа с ценой деления 0,01 мм, 0,001 дюйма и 0,0001 дюйма
ИСО 3599:1976. Штангенциркули с ценой деления 0,1 и 0,05 мм
ИСО 3611:1978. Микрометры для наружных измерений
ИСО 6507-1:2005. Материалы металлические. Определение твердости по Виккерсу. Часть 1. Метод испытания.
--------------------------------
<*> Действует ИСО 463:2006 "Геометрические характеристики изделий (GPS). Приборы для измерения размеров. Конструкция и метрологические характеристики механических приборов с круговой шкалой".
3. Термины, определения и обозначения
3.1. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1. Точность (accuracy): степень близости результата измерений к принятому опорному значению.
Примечание. Термин "точность", когда он относится к серии результатов измерений, включает сочетание случайных составляющих и общей систематической погрешности по [1].
3.1.2. Калибровка (calibration): совокупность операций, устанавливающих соотношение между значением величины, полученным с помощью данного средства измерений и соответствующим значением величины, определенным с помощью эталона с целью определения действительных метрологических характеристик этого средства измерений.
3.1.3. Исходный эталон (reference standard): международно принятое определение единицы величины.
3.2. Обозначения
В настоящем стандарте применены следующие обозначения:
- расстояние между краем отверстия под болт и проходным отверстием фланца;
- расстояние между краем отверстия под болт и наружным диаметром фланца;
- расстояние между центром отверстия под болт и проходным отверстием фланца;
- расстояние между центром отверстия под болт и наружным диаметром фланца;
- расстояние между краями двух соседних отверстий под болт фланца;
- расстояние между центрами двух соседних отверстий под болт фланца;
- наружный диаметр элемента (или его части);
- средний внутренний диаметр основного патрубка тройника;
- наружный диаметр раструба;
- наружный диаметр трубного конца;
- диаметр проходного отверстия фланца;
- диаметр отверстия под болт фланца;
D - наружный диаметр фланца;
e - толщина стенки элемента;
k - диаметр окружности расположения центров отверстий под болт фланца;
- эффективная длина отводного патрубка тройника;
- эффективная длина основного патрубка тройника;
- эффективная длина перехода;
- эффективная длина раструбного конца детали;
- эффективная длина трубного конца детали;
- длина прямолинейного участка раструбного или трубного конца детали;
- длина конической части перехода;
- максимальное расстояние отклонения от перпендикулярности;
- длина от вершины угла между поверочной линейкой и поверочной плитой до детали, измеренная вдоль поверхности поверочной плиты;
- длина от вершины угла между поверочной линейкой и поверочной плитой до детали, измеренная вдоль линейки;
- расстояние (по вертикали) от поверочной плиты до ближайшей верхней точки конца детали;
- глубина захода раструба;
- полная длина основного патрубка тройника;
- расстояние, измеренное по оси отводного патрубка от его конца (в виде раструба или трубного конца) до дна основного патрубка тройника;
- полная длина перехода;
- расстояние между краями двух выбранных отверстий под болт фланца;
- полная длина фланцевой втулки или втулки под фланец в осевом направлении;
- рассчитанный угол отклонения от перпендикулярности;
- угол изгиба отвода или тройника.
4. Средства измерений
4.1. Общие требования
4.1.1. Точность средств измерений
Средства измерений в совокупности с соответствующими методами измерений должны обеспечивать требуемую точность измеряемых размеров.
