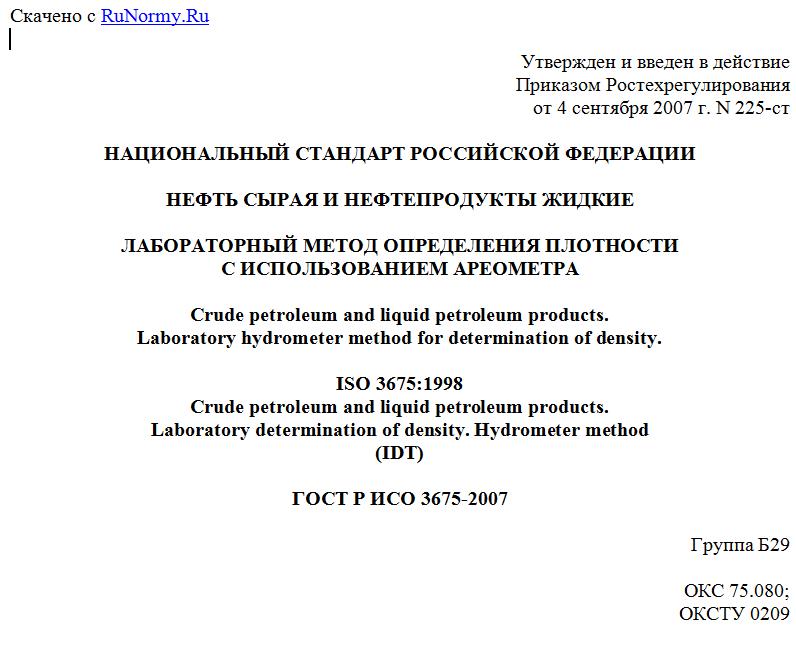

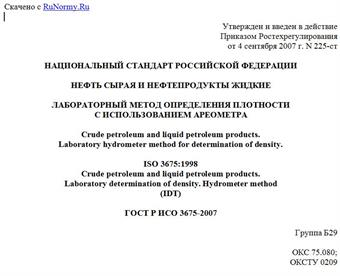

Утвержден и введен в действие
Приказом Ростехрегулирования
от 4 сентября 2007 г. N 225-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
НЕФТЬ СЫРАЯ И НЕФТЕПРОДУКТЫ ЖИДКИЕ
ЛАБОРАТОРНЫЙ МЕТОД ОПРЕДЕЛЕНИЯ ПЛОТНОСТИ
С ИСПОЛЬЗОВАНИЕМ АРЕОМЕТРА
Crude petroleum and liquid petroleum products.
Laboratory hydrometer method for determination of density.
ISO 3675:1998
Crude petroleum and liquid petroleum products.
Laboratory determination of density. Hydrometer method
(IDT)
ГОСТ Р ИСО 3675-2007
Группа Б29
ОКС 75.080;
ОКСТУ 0209
Дата введения
1 июля 2008 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Всероссийский научно-исследовательский институт по переработке нефти" (ОАО "ВНИИ НП") на основе аутентичного перевода стандарта, указанного в пункте 4, который выполнен ФГУП "СТАНДАРТИНФОРМ".
2. Внесен Техническим комитетом по стандартизации ТК 31 "Нефтяные топлива и смазочные материалы".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 4 сентября 2007 г. N 225-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 3675:1998 "Сырая нефть и жидкие нефтепродукты. Лабораторное определение плотности. Метод с использованием ареометра" (ISO 3675:1998 "Crude petroleum and liquid petroleum products - Laboratory determination of density - Hydrometer method").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении B.
5. Введен впервые.
1. Область применения
1.1. Настоящий стандарт устанавливает лабораторный метод определения плотности сырой нефти, жидких нефтепродуктов и смесей нефтяных и ненефтяных продуктов при температуре 15 °C, в обычных условиях являющихся жидкостями, давление паров которых по Рейду составляет 100 кПа или менее, с использованием стеклянного ареометра.
1.2. Настоящий стандарт можно использовать для определения плотности подвижных прозрачных жидкостей. Он также распространяется на вязкие жидкости, плотность которых определяют при температурах, превышающих температуру окружающей среды, с использованием соответствующей жидкостной бани в качестве термостата.
1.3. Настоящий стандарт также можно использовать для определения плотности непрозрачных жидкостей путем считывания показаний шкалы ареометра при совпадении верхнего края мениска со стержнем ареометра и введением поправки из таблицы 1 (11.2).
1.4. Поскольку для точного считывания ареометры градуируют при заданной температуре, показания шкалы ареометра, полученные при других значениях температуры, являются только показаниями данного прибора, а не значениями плотности при этих температурах.
Примечания. 1. Точность измерения плотности летучих и/или парафинистых сырых масел, содержащих свободную и/или взвешенную воду и осадок, определяемая методами, представленными в настоящем стандарте, может оказаться меньше точности, получаемой на основе данных по точности, приведенных в разделе 13. Это связано с возможной потерей легких фракций во время перемешивания проб. Тем не менее, перемешивание проб необходимо для того, чтобы испытуемая порция, поступающая в цилиндр ареометра, была по возможности представительной пробой основного количества образца. В разделе 7 представлены способы, позволяющие свести к минимуму такие потери легких фракций.
2. Значения плотности при температуре 15 °C могут быть переведены с использованием таблиц стандартных измерений в эквивалентные значения плотности или относительной плотности в градусах Американского нефтяного института, так что измерения могут проводиться в системе единиц, удобной для применения в конкретном месте.
Настоящий стандарт не ставит своей целью решить все вопросы безопасности, связанные с его использованием. Пользователь стандарта несет ответственность за установление соответствующих мер безопасности и охраны здоровья и определяет возможность использования упомянутых ограничений перед применением стандарта.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 91-1:1992. Таблицы измерений параметров нефти. Часть 1. Таблицы, основанные на стандартных температурах 15 °C и 60 °F
ИСО 649-1:1981. Лабораторная стеклянная посуда. Ареометры для определения плотности общего назначения. Часть 1. Спецификация
ИСО 3170:1988. Нефтяные жидкости. Руководство по ручному отбору проб
ИСО 3171:1988. Нефтяные жидкости. Автоматический отбор проб из трубопровода.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Плотность (density): отношение массы вещества к занимаемому им объему, выражаемое в килограммах на кубический метр либо в граммах на кубический сантиметр, при температуре 15 °C и давлении 101,325 кПа.
3.2. Температура помутнения (cloud point): температура, при которой происходит помутнение жидкости вследствие появления кристаллов парафина при ее охлаждении в заданных условиях.
3.3. Температура начала кристаллизации (wax appearance temperature; WAT): температура, при которой образуется твердая фаза парафина при охлаждении в заданных условиях нефти или нефтепродуктов.
3.4. Температура потери текучести (pour point): наименьшая температура, при которой проба нефти или нефтепродукта продолжает оставаться подвижной при ее охлаждении в заданных условиях.
4. Сущность метода
Температуру образца доводят до заданной температуры, затем образец помещают в цилиндр для ареометра, температура которого приблизительно такая же. Соответствующий ареометр, температура которого также приблизительно равна температуре образца, погружают в испытуемый образец так, чтобы ареометр свободно плавал. После достижения температурного равновесия считывают показания ареометра, записывают температуру испытуемого образца, а снятое показание переводят в соответствующее значение для температуры 15 °C, используя таблицы стандартных измерений. В случае необходимости, для исключения чрезмерных колебаний температуры во время проведения испытаний цилиндр для ареометра и его содержимое помещают в термостат.
5. Аппаратура
5.1. Цилиндр для ареометра из прозрачного стекла, пластика или металла, внутренний диаметр которого не менее чем на 25 мм больше наружного диаметра ареометра (5.2); высота цилиндра должна быть такой, чтобы ареометр плавал в испытуемой порции образца, причем зазор между дном ареометра и дном цилиндра составлял не менее 25 мм. Пластиковый материал, используемый в конструкции цилиндров для ареометра, должен быть стойким к обесцвечиванию или к воздействию испытуемых проб и не должен оказывать влияния на их свойства. Кроме того, цилиндры не должны становиться непрозрачными при продолжительном воздействии на них света.
Примечание. Для удобства слива нефтепродукта цилиндр может иметь носик на горлышке.
5.2. Ареометры стеклянные, градуированные в единицах плотности, соответствующие ИСО 649-1 и требованиям, приведенным в таблице 1 (см. также Приложение A).
Таблица 1
Требования к ареометрам
------------------T-------------T-------T----------T------------T---------¬
¦Единицы измерения¦ Диапазон ¦Каждая ¦ Цена ¦Максимальная¦Поправка ¦
¦ ¦ плотности ¦единица¦ деления ¦погрешность ¦на мениск¦
¦ ¦ ¦ ¦ шкалы ¦ шкалы ¦ ¦
+-----------------+-------------+-------+----------+------------+---------+
¦ кг/м3, при ¦ 600 - 1100 ¦ 20 ¦ 0,2 ¦ +/- 0,2 ¦ +0,3 ¦
¦температуре 15 °C¦ 600 - 1100 ¦ 50 ¦ 0,5 ¦ +/- 0,3 ¦ +0,7 ¦
¦ ¦ 600 - 1100 ¦ 50 ¦ 1,0 ¦ +/- 0,6 ¦ +1,4 ¦
+-----------------+-------------+-------+----------+------------+---------+
¦ г/см3, при ¦0,600 - 1,100¦ 0,02 ¦ 0,0002 ¦ +/- 0,0002 ¦ +0,0003 ¦
¦температуре 15 °C¦0,600 - 1,100¦ 0,05 ¦ 0,0005 ¦ +/- 0,0003 ¦ +0,0007 ¦
¦ ¦0,600 - 1,100¦ 0,05 ¦ 0,0010 ¦ +/- 0,0006 ¦ +0,0014 ¦
L-----------------+-------------+-------+----------+------------+----------
5.3. Термостат, используемый в случае необходимости, размеры которого позволяют полностью поместить в него цилиндр для ареометра с испытуемой порцией образца так, чтобы уровень нефтепродукта в цилиндре находился ниже уровня поверхности жидкости в бане. Система регулирования температуры должна обеспечивать поддержание температуры с точностью +/- 0,25 °C в течение всего периода проведения испытания.
5.4. Термометр, диапазон измерений, деления шкалы и максимальная допустимая погрешность шкалы которого приведены в таблице 2.
Таблица 2
Требования к термометрам
