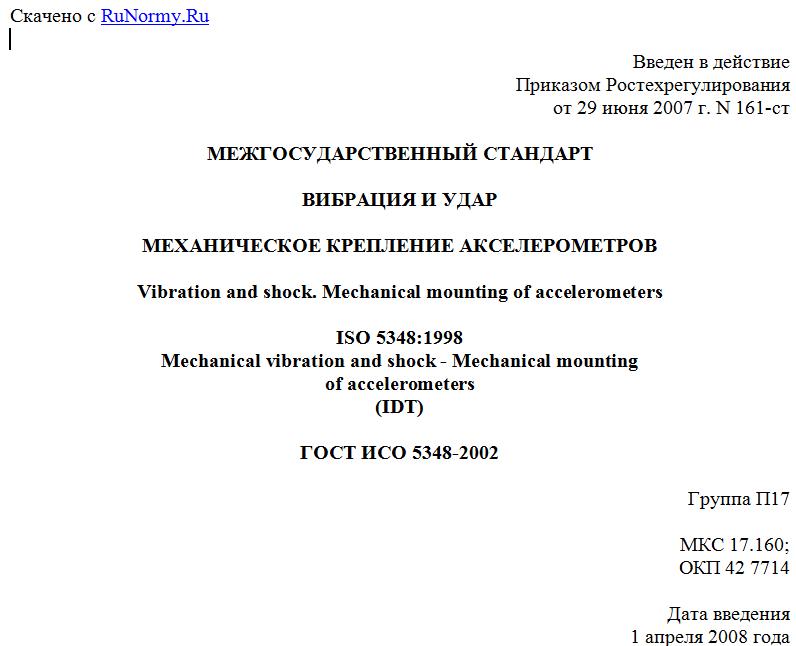

Введен в действие
Приказом Ростехрегулирования
от 29 июня 2007 г. N 161-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИБРАЦИЯ И УДАР
МЕХАНИЧЕСКОЕ КРЕПЛЕНИЕ АКСЕЛЕРОМЕТРОВ
Vibration and shock. Mechanical mounting of accelerometers
ISO 5348:1998
Mechanical vibration and shock - Mechanical mounting
of accelerometers
(IDT)
ГОСТ ИСО 5348-2002
Группа П17
МКС 17.160;
ОКП 42 7714
Дата введения
1 апреля 2008 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Техническим комитетом по стандартизации ТК 183 "Вибрация и удар", Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Госстандартом России.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 21 от 30 мая 2002 г.).
За принятие проголосовали:
---------------------T--------------------T-------------------------------¬
¦Краткое наименование¦ Код страны по ¦ Сокращенное наименование ¦
¦ страны по ¦МК (ИСО 3166) 004-97¦ национального органа ¦
¦МК (ИСО 3166) 004-97¦ ¦ по стандартизации ¦
+--------------------+--------------------+-------------------------------+
¦Армения ¦ AM ¦Армгосстандарт ¦
¦Беларусь ¦ BY ¦Госстандарт Республики Беларусь¦
¦Казахстан ¦ KZ ¦Госстандарт Республики ¦
¦ ¦ ¦Казахстан ¦
¦Кыргызстан ¦ KG ¦Кыргызстандарт ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦ RU ¦Госстандарт России ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Туркменистан ¦ TM ¦Главгосслужба ¦
¦ ¦ ¦"Туркменстандартлары" ¦
¦Узбекистан ¦ UZ ¦Узгосстандарт ¦
¦Украина ¦ UA ¦Госстандарт Украины ¦
L--------------------+--------------------+--------------------------------
4. Настоящий стандарт идентичен международному стандарту ИСО 5348:1998 "Вибрация и удар" (ISO 5348:1998 "Mechanical vibration and shock. Mechanical mounting of accelerometers").
Степень соответствия - идентичная (IDT).
Настоящий стандарт идентичен ГОСТ Р ИСО 5348-99.
5. Приказом Федерального агентства по техническому регулированию и метрологии от 29 июня 2007 г. N 161-ст межгосударственный стандарт ГОСТ ИСО 5348-2002 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2008 г.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
Введение
Наиболее распространенным методом измерения вибрации конструкции или тела S является тот, в котором используется датчик вибрации T.
Датчики, применяемые в системах контроля вибрации, бывают двух типов: контактного и бесконтактного. Датчики бесконтактного типа для измерения отклика конструкции (наиболее часто встречающиеся - вихретоковые и оптические) помещают в непосредственной близости от этой конструкции. Датчики контактного типа (наиболее распространенные - пьезоэлектрические и пьезорезистивные акселерометры, датчики вибрации инерционного типа) устанавливают в непосредственном механическом контакте с конструкцией. Настоящий стандарт распространяется на акселерометры контактного типа общего назначения. Особенностью применения таких акселерометров является то, что механическая связь между акселерометром и испытуемой конструкцией может оказать существенное влияние на отклик конструкции, на выходной сигнал акселерометра или на то и другое вместе. Настоящий стандарт акцентирует внимание на факторах, которые следует принимать в расчет при выборе способа крепления акселерометра к конструкции.
В настоящем стандарте рассмотрены акселерометры, которые соединены с поверхностью вибрирующей конструкции посредством механического крепления (см. рисунок 1).
Рисунок 1. Схематическое изображение
установки акселерометра
Датчик обеспечивает передачу информации, содержащейся в электрическом сигнале u, который является следствием колебаний самого датчика. Информация же, которая нужна пользователю, - это вибрация в некоторой точке конструкции S.
Электрический сигнал u, производимый датчиком, отличается от того, который имел бы место, если бы акселерометр и в самом деле измерял вибрацию . Это объясняется неидеальностью передачи движения от S к чувствительному элементу акселерометра T.
Причиной отличий могут быть также несовпадение оси чувствительности датчика с направлением измерений, деформация основания датчика, влияние температуры момента затяжки и перемещений кабеля.
От конкретного вида механического крепления зависит частотный диапазон, в котором амплитудно-частотная и фазово-частотная характеристики датчика будут находиться в пределах заданного допуска.
1. Область применения
Настоящий стандарт устанавливает характеристики крепления акселерометров, которые должен указывать изготовитель, а также дает рекомендации пользователю по установке акселерометров.
Настоящий стандарт распространяется только на такие способы крепления, которые обеспечивают установку акселерометра непосредственно на поверхности вибрирующей конструкции, как это схематически изображено на рисунке 1.
Стандарт не распространяется на датчики других типов, в частности датчики относительной вибрации.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ ИСО 2954-97. Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений
ГОСТ ИСО 8042-2002. Вибрация и удар. Датчики инерционного типа для измерения вибрации и удара. Устанавливаемые характеристики
ГОСТ 24346-80. Вибрация. Термины и определения.
3. Определения
В настоящем стандарте применены термины по ГОСТ 24346.
4. Характеристики, указываемые изготовителем акселерометров
Изготовитель должен указывать следующие сведения:
а) характеристики поверхности, на которую устанавливают датчик, в соответствии с устройством крепления акселерометра, например класс чистоты обработки поверхности, ее плоскостность, угол, под которым высверливают отверстие, и нарезаемая резьба;
б) геометрические размеры акселерометра, в том числе:
- положение центра тяжести акселерометра в сборе,
- положение центра тяжести инерционной массы акселерометра;
в) способ крепления, используемый при калибровке;
г) рекомендуемый и максимальный (т.е. такой, что диапазон частот измерений в рамках заданной точности изменяется менее чем на 2%) моменты затяжки;
д) допустимый диапазон температур;
е) характеристики механической конструкции акселерометра, в том числе:
- общая масса,
- материал основания,
- низшая собственная частота незакрепленного акселерометра,
- амплитудно-частотная характеристика для заданных условий крепления с описанием объекта, на который устанавливают акселерометр, т.е. его массы, размера и материала, из которого он изготовлен,
- максимальная относительная чувствительность в поперечном направлении и частота, для которой это значение получено;
ж) характеристики различных устройств крепления, которыми снабжен акселерометр, в том числе:
- диаметр,
- резьба,
