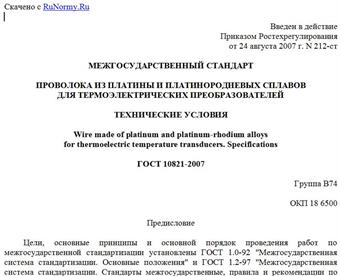

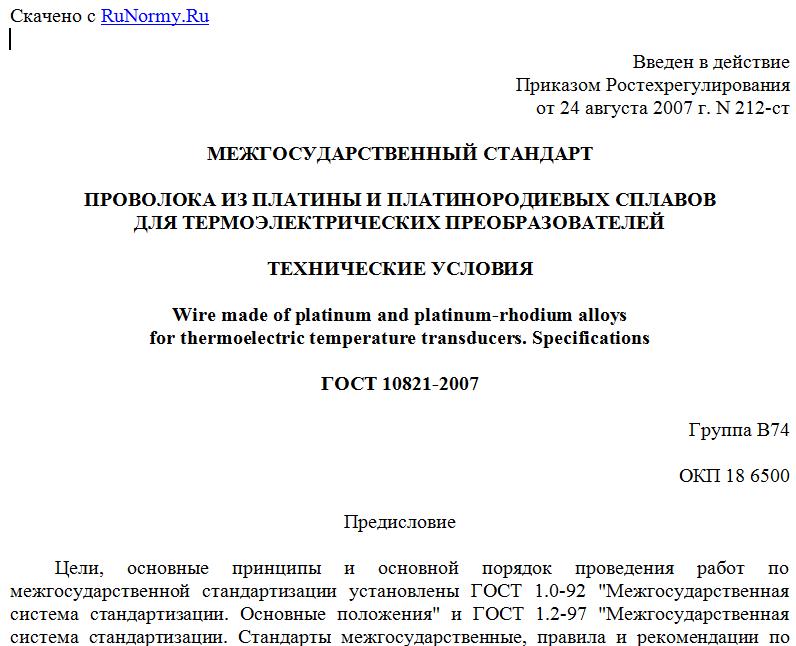

Введен в действие
Приказом Ростехрегулирования
от 24 августа 2007 г. N 212-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОВОЛОКА ИЗ ПЛАТИНЫ И ПЛАТИНОРОДИЕВЫХ СПЛАВОВ
ДЛЯ ТЕРМОЭЛЕКТРИЧЕСКИХ ПРЕОБРАЗОВАТЕЛЕЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Wire made of platinum and platinum-rhodium alloys
for thermoelectric temperature transducers. Specifications
ГОСТ 10821-2007
Группа В74
ОКП 18 6500
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Межгосударственным техническим комитетом по стандартизации МТК 304 "Благородные металлы, сплавы и промышленные изделия из них", Екатеринбургским заводом по обработке цветных металлов.
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 31 от 8 июня 2007 г.).
За принятие стандарта проголосовали:
-------------T----------T----------------------------------------¬
¦ Краткое ¦Код страны¦ Сокращенное наименование национального ¦
¦наименование¦ по МК ¦ органа по стандартизации ¦
¦страны по МК¦(ИСО 3166)¦ ¦
¦ (ИСО 3166) ¦ 004-97 ¦ ¦
¦ 004-97 ¦ ¦ ¦
+------------+----------+----------------------------------------+
¦Армения ¦ AM ¦Минторгэкономразвития ¦
¦Беларусь ¦ BY ¦Госстандарт Республики Беларусь ¦
¦Казахстан ¦ KZ ¦Госстандарт Республики Казахстан ¦
¦Кыргызстан ¦ KG ¦Кыргызстандарт ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская ¦ RU ¦Федеральное агентство по техническому ¦
¦Федерация ¦ ¦регулированию и метрологии ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Узбекистан ¦ UZ ¦Узстандарт ¦
¦Украина ¦ UA ¦Госпотребстандарт Украины ¦
L------------+----------+-----------------------------------------
4. Приказом Федерального агентства по техническому регулированию и метрологии от 24 августа 2007 г. N 212-ст межгосударственный стандарт ГОСТ 10821-2007 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2008 г.
5. Взамен ГОСТ 10821-75.
1. Область применения
Настоящий стандарт распространяется на проволоку из платины и платинородиевых сплавов, предназначенную для изготовления термоэлектродов термоэлектрических преобразователей.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 8.338-2002. Государственная система обеспечения единства измерений. Преобразователи термоэлектрические. Методика поверки
ГОСТ 8.461-82. Государственная система обеспечения единства измерений. Термопреобразователи сопротивления. Методы и средства поверки
ГОСТ 3479-85. Бумага папиросная. Технические условия
ГОСТ 4381-87. Микрометры рычажные. Общие технические условия
ГОСТ 8273-75. Бумага оберточная. Технические условия
ГОСТ 10446-80 (ИСО 6892-84). Проволока. Метод испытания на растяжение
ГОСТ 12342-81. Родий в порошке. Технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 21007-75. Проволока из платины для термопреобразователей сопротивления. Технические условия
ГОСТ 24104-2001. Весы лабораторные. Общие технические требования
ГОСТ 28798-90. Головки измерительные пружинные. Общие технические условия
ГОСТ 29329-92. Весы для статического взвешивания. Общие технические требования
ГОСТ 31290-2005. Платина аффинированная. Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Обозначения и сокращения
В настоящем стандарте применены следующие обозначения и сокращения:
НСХ - номинальная статическая характеристика преобразования;
ПлТ - платина термоэлектродная;
ПР - платинородиевый сплав;
- отношение электрического сопротивления одного и того же участка проволоки при температуре 100 °C к его электрическому сопротивлению при температуре 0 °C (;
ТПР - платинородий/платинородиевый термоэлектрический преобразователь;
ТПП - платинородий/платиновый термоэлектрический преобразователь;
ТЭДС - термоэлектродвижущая сила;
B - обозначение НСХ ТПР;
R, S - обозначения НСХ ТПП.
Примеры условных обозначений (при заказе):
Проволока из платинородиевого сплава марки ПР-10, диаметром 0,50 мм в комплекте с проволокой из платины марки ПлТ, диаметром 0,50 мм, 2-го класса допуска ТЭДС от НСХ:
Проволока ПР-10/ПлТ 0,50/0,50 2 ГОСТ 10821-2007
То же, марки ПР-13, диаметром 0,40 мм, некомплектная:
Проволока ПР-13 0,40 ГОСТ 10821-2007.
4. Технические требования
4.1. Основные показатели и характеристики (свойства)
4.1.1. Проволока из платины и платинородиевых сплавов (далее - проволока) должна соответствовать требованиям настоящего стандарта и изготовляться по технологическому регламенту, утвержденному в установленном порядке.
Рекомендации по применению проволоки приведены в Приложении А.
4.1.2. Диаметр проволоки и предельные отклонения по нему должны соответствовать значениям, указанным в таблице 1.
Таблица 1
Диаметр проволоки
В миллиметрах
-----------------------------------------------------------------¬
¦ Диаметр проволоки ¦
+--------------------------------T-------------------------------+
¦ номинальное значение ¦ предельное отклонение ¦
+--------------------------------+-------------------------------+
¦ 0,10 ¦ -0,02 ¦
¦ 0,20 ¦ ¦
¦ 0,30 ¦ ¦
+--------------------------------+-------------------------------+
¦ 0,40 ¦ -0,025 ¦
¦ 0,50 ¦ ¦
+--------------------------------+-------------------------------+
¦ 0,80 ¦ -0,03 ¦
+--------------------------------+-------------------------------+
¦ 1,00 ¦ -0,04 ¦
+--------------------------------+-------------------------------+
¦ Примечание. По согласованию с заказчиком (потребителем)¦
¦допускается изготовлять проволоку других диаметров с предельными¦
¦отклонениями по ближайшему большему диаметру. ¦
L-----------------------------------------------------------------
4.1.3. Овальность проволоки не должна превышать половины предельного отклонения по диаметру.
