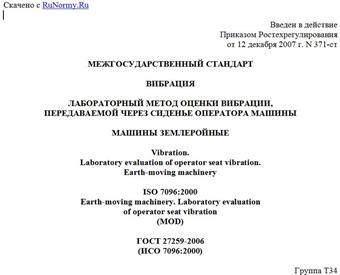

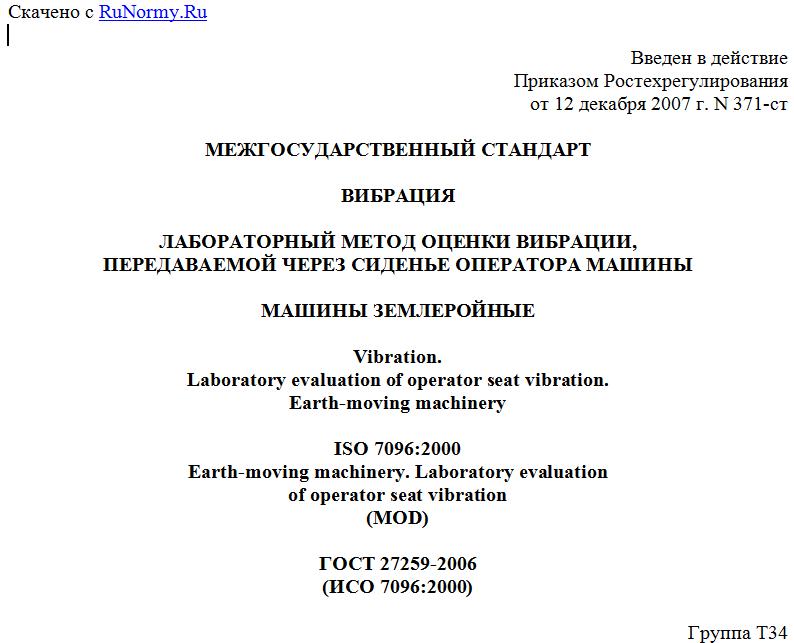

Введен в действие
Приказом Ростехрегулирования
от 12 декабря 2007 г. N 371-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИБРАЦИЯ
ЛАБОРАТОРНЫЙ МЕТОД ОЦЕНКИ ВИБРАЦИИ,
ПЕРЕДАВАЕМОЙ ЧЕРЕЗ СИДЕНЬЕ ОПЕРАТОРА МАШИНЫ
МАШИНЫ ЗЕМЛЕРОЙНЫЕ
Vibration.
Laboratory evaluation of operator seat vibration.
Earth-moving machinery
ISO 7096:2000
Earth-moving machinery. Laboratory evaluation
of operator seat vibration
(MOD)
ГОСТ 27259-2006
(ИСО 7096:2000)
Группа Т34
МКС 13.160
53.100
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Межгосударственным техническим комитетом по стандартизации МТК 183 "Вибрация и удар".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 29 от 24 июня 2006 г.).
За принятие проголосовали:
---------------------T--------------T-------------------------------------¬
¦ Краткое ¦Код страны по ¦ Сокращенное наименование ¦
¦ наименование ¦МК (ИСО 3166) ¦ национального органа ¦
¦ страны ¦ 004-97 ¦ по стандартизации ¦
¦ по МК (ИСО 3166) ¦ ¦ ¦
¦ 004-97 ¦ ¦ ¦
+--------------------+--------------+-------------------------------------+
¦Казахстан ¦ KZ ¦Госстандарт Республики Казахстан ¦
¦Кыргызстан ¦ KG ¦Кыргызстандарт ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦ RU ¦Федеральное агентство по техническому¦
¦ ¦ ¦регулированию и метрологии ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Туркменистан ¦ TM ¦Главгосслужба "Туркменстандартлары" ¦
¦Узбекистан ¦ UZ ¦Узстандарт ¦
L--------------------+--------------+--------------------------------------
4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 7096:2000 "Вибрация. Лабораторный метод оценки вибрации, передаваемой через сиденье оператора машины. Машины землеройные" (ISO 7096:2000 "Earth-moving machinery. Laboratory evaluation of operator seat vibration") путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.
Степень соответствия - модифицированная (MOD).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 12 декабря 2007 г. N 371-ст межгосударственный стандарт ГОСТ 27259-2006 (ИСО 7096:2000) введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2008 г.
6. Взамен ГОСТ 27259-87.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты"
Введение
В процессе работы оператор землеройной машины подвергается воздействию низкочастотной вибрации, обусловленной как движением машины по неровной поверхности, так и выполняемой рабочей операцией. Сиденье оператора представляет собой последний виброизолирующий элемент на пути распространения вибрации к телу оператора. Для эффективного снижения вибрации подвеска сиденья должна быть выбрана в соответствии с динамическими характеристиками машины. Конструкционное решение сиденья и подвески представляет собой компромисс между необходимостью уменьшить механические воздействия на оператора и в то же время обеспечить его надежной опорой для уверенного управления машиной. Поэтому при выборе модели сиденья необходимо принимать во внимание все предъявляемые к нему требования.
Вибрационные характеристики сиденья, полученные в соответствии с настоящим стандартом, могут быть использованы при сравнении сидений разных конструкций от разных изготовителей, а также при определении вибрационной характеристики землеройной машины согласно соответствующему испытательному коду.
Критерии качества сиденья, установленные настоящим стандартом, соответствуют современному уровню развития техники. Они не позволяют в полной мере гарантировать защиту оператора от воздействия вибрации и удара и поэтому могут быть пересмотрены при развитии технологии конструирования подвески.
Параметры испытательных воздействий, установленные настоящим стандартом, получены по результатам обработки большого числа измерений. Эти измерения были проведены в условиях выполнения типичных рабочих операций, сопровождаемых вибрационными воздействиями максимального уровня. Методы испытаний основаны на ГОСТ ИСО 10326-1-2002, которым установлены общие требования к испытаниям сидений транспортных средств и рабочих машин разного вида.
По сравнению с примененным международным стандартом ИСО 7096:2000 в текст настоящего стандарта внесены следующие изменения:
- добавлена ссылка на ГОСТ 12.1.012-2004, чтобы показать место настоящего стандарта в комплексе стандартов, относящихся к вибрационной безопасности;
- ссылки на введенные международные стандарты заменены ссылками на соответствующие межгосударственные стандарты, а ссылки на не введенные на момент разработки настоящего стандарта международные стандарты ИСО 6061 и ИСО 6165 перенесены из раздела 2 в дополнительно введенный элемент "Библиография";
- для приведения в соответствие с требованиями ГОСТ 1.5-2001 изменена нумерация таблиц (таблица 1 стала таблицей 4, номера всех остальных таблиц сдвинуты на единицу вниз).
1. Область применения
Настоящий стандарт, являющийся испытательным кодом по вибрации (см. ГОСТ 12.1.012), устанавливает лабораторный метод оценки эффективности работы подвески сиденья оператора землеройной машины (способности сиденья ослаблять передаваемую через него вибрацию в вертикальном направлении в диапазоне частот от 1 до 20 Гц). Настоящий стандарт соответствует ГОСТ ИСО 10326-1, который устанавливает общие требования к проведению лабораторных измерений вибрации сидений транспортных средств, в том числе рабочих машин. Настоящий стандарт устанавливает также критерии приемки сидений для землеройных машин (далее - машины) <1>.
Настоящий стандарт распространяется на следующие машины:
- самосвалы с жесткой рамой снаряженной массой свыше 4500 кг <2>;
- самосвалы с шарнирно-сочлененной рамой;
- скреперы без амортизирующей подвески мостов или рамы <3>;
- колесные погрузчики снаряженной массой свыше 4500 кг;
- грейдеры;
- колесные бульдозеры;
- колесные катки;
- погрузчики с обратной лопатой;
- гусеничные погрузчики;
- гусеничные бульдозеры снаряженной массой менее 50000 кг <4>;
- мини-самосвалы снаряженной массой менее 4500 кг;
- мини-погрузчики снаряженной массой менее 4500 кг;
- погрузчики с бортовым поворотом снаряженной массой менее 4500 кг.
--------------------------------
<1> Определение классов землеройных машин по [1].
<2> Определение снаряженной массы по [2].
<3> Для скреперов на базе трактора с подвеской допускается использование сидений без подвески либо с подвеской с высоким демпфированием.
<4> Для гусеничных бульдозеров массой более 50000 кг использования сидений с мягкой подушкой достаточно для эффективного снижения передаваемой через них вибрации.
Каждой из перечисленных машин поставлен в соответствие спектральный класс испытательного вибрационного воздействия.
Настоящий стандарт не распространяется на следующие машины, для которых вибрация в вертикальном направлении в диапазоне частот от 1 до 20 Гц невелика и не требует снижения за счет работы подвески сиденья:
- экскаваторы, включая шагающие и канатные экскаваторы <1>;
- траншеекопатели;
- тракторы - уплотнители закладки отходов;
- катки вальцовые;
- фрезы дорожные;
- трубоукладчики;
- финишеры;
- катки вальцовые вибрационные.
--------------------------------
<1> Для экскаваторов преобладающей является вибрация в продольном направлении (ось X).
