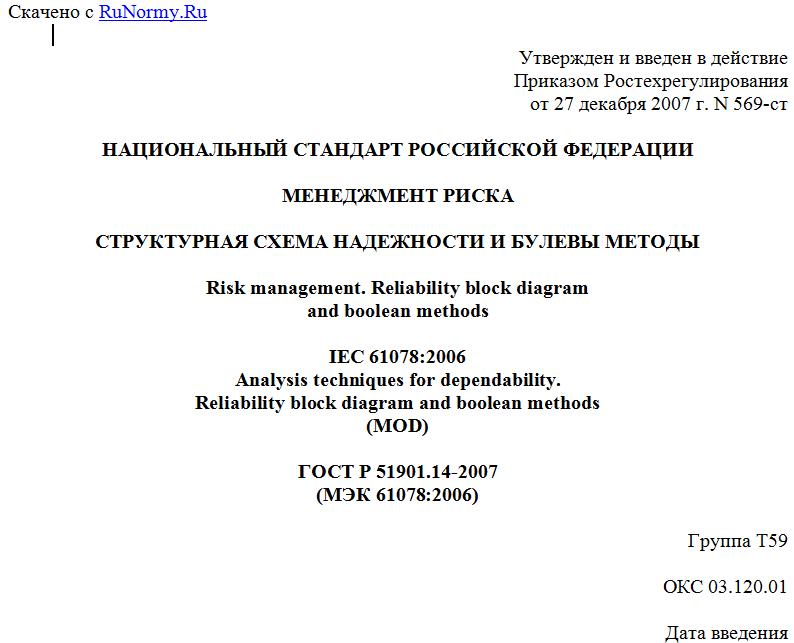

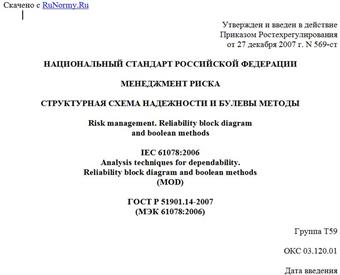

Утвержден и введен в действие
Приказом Ростехрегулирования
от 27 декабря 2007 г. N 569-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МЕНЕДЖМЕНТ РИСКА
СТРУКТУРНАЯ СХЕМА НАДЕЖНОСТИ И БУЛЕВЫ МЕТОДЫ
Risk management. Reliability block diagram
and boolean methods
IEC 61078:2006
Analysis techniques for dependability.
Reliability block diagram and boolean methods
(MOD)
ГОСТ Р 51901.14-2007
(МЭК 61078:2006)
Группа Т59
ОКС 03.120.01
Дата введения
1 сентября 2008 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (ОАО "НИЦ КД") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 10 "Перспективные производственные технологии, менеджмент и оценка рисков".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2007 г. N 569-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 61078:2006 "Методы анализа надежности систем. Структурная схема надежности и булевы методы" (IEC 61078:2006 "Analysis techniques for dependability - Reliability block diagram and boolean methods") путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
5. Взамен ГОСТ Р 51901.14-2005 (МЭК 61078:1991).
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Существуют различные методы построения структурной схемы надежности (RBD <1>). Цель применения каждого из этих методов и возможность их индивидуального или комбинированного применения для оценки показателей безотказности и готовности системы или ее компонентов должны быть определены до начала работы над RBD. Необходимо также провести анализ результатов каждого метода, требуемых данных, сложности метода и других факторов, указанных в настоящем стандарте.
--------------------------------
<1> Reliability block diagram methods.
RBD представляет собой графическое изображение работоспособного состояния системы. RBD показывает логическую связь функционирующих компонентов, необходимых для успешной работы системы (далее - успех системы).
В отличие от применяемого международного стандарта в настоящий стандарт не включены ссылки на МЭК 60050-191:1990 "Международный электротехнический словарь. Глава 191. Надежность и качество услуг", который нецелесообразно применять в национальном стандарте из-за отсутствия принятого гармонизированного национального стандарта. Ссылки на национальные стандарты выделены в тексте стандарта курсивом.
1. Область применения
Настоящий стандарт устанавливает методы построения модели надежности системы и использования этой модели для вычисления показателей ее безотказности и готовности.
Методы моделирования на основе структурной схемы надежности предназначены для невосстанавливаемых систем, у которых порядок появления отказов не имеет значения. Для систем, у которых порядок появления отказов должен учитываться, и восстанавливаемых систем более подходящими являются другие методы, такие как Марковский анализ.
Следует отметить, что для целей настоящего стандарта термины "блок" и "элемент" являются идентичными и обозначают группу из одного или нескольких компонентов системы, рассматриваемую как неделимое целое.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 50779.10-2000 (ИСО 3534-1-93). Статистические методы. Вероятность и основы статистики. Термины и определения
ГОСТ Р 51901.13-2005 (МЭК 61025:1990). Менеджмент риска. Анализ дерева неисправностей.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины и определения по ГОСТ Р 50779.10.
4. Условные обозначения
В настоящем стандарте применены следующие обозначения:
A, B, C - при использовании в булевых выражениях указывают на то,
что объекты A, B, C находятся в работоспособном состоянии;
- при использовании в булевых выражениях указывают на то,
что объекты A, B, C находятся в неработоспособном
состоянии;
- вероятность отказа системы;
- плотность распределения наработок до отказа блока A;
P(SS|отказ X) - условная вероятность успеха системы при условии,
что объект X отказал;
R, R(t), - вероятность безотказной работы [вероятность того, что объект
может выполнять требуемую функцию в заданных условиях
в течение интервала времени (0, t)];
- вероятность безотказной работы блоков A, B,...;
- вероятность безотказной работы системы;
- вероятность безотказной работы устройств переключения
и датчиков;
SF - отказ системы (используется в булевых выражениях);
SS - успех системы (используется в булевых выражениях);
t - заданная наработка или рассматриваемый период времени;
- постоянная интенсивность отказов блоков A, B и C;
- интенсивность отказов блока B, находящегося в состоянии
ненагруженного резерва;
- постоянная интенсивность ремонта блоков A, B и C;
- количество способов выбора r объектов из n (число сочетаний
из n по r);
0, 1 - символы, используемые в таблицах истинности для
обозначения отказа и работоспособного состояния объекта,
а также в заголовках колонок таблиц;
- символы булевой алгебры, обозначающие логическое И,
например (пересечение A и B);
- символы булевой алгебры, обозначающие логическое ИЛИ,
например (объединение A и B);
- нагруженный резерв (параллельное соединение);
- ненагруженный резерв;
- m/n означает, что для успеха системы с нагруженным
резервом необходимо работоспособное состояние m
из n идентичных резервных элементов;
I - вход;
O - выход.
Примечание. Такие обозначения используются только для удобства. Они не
обязательны, но могут быть полезны в случаях, когда направление имеет
значение;
- группа одного или нескольких компонентов системы.
