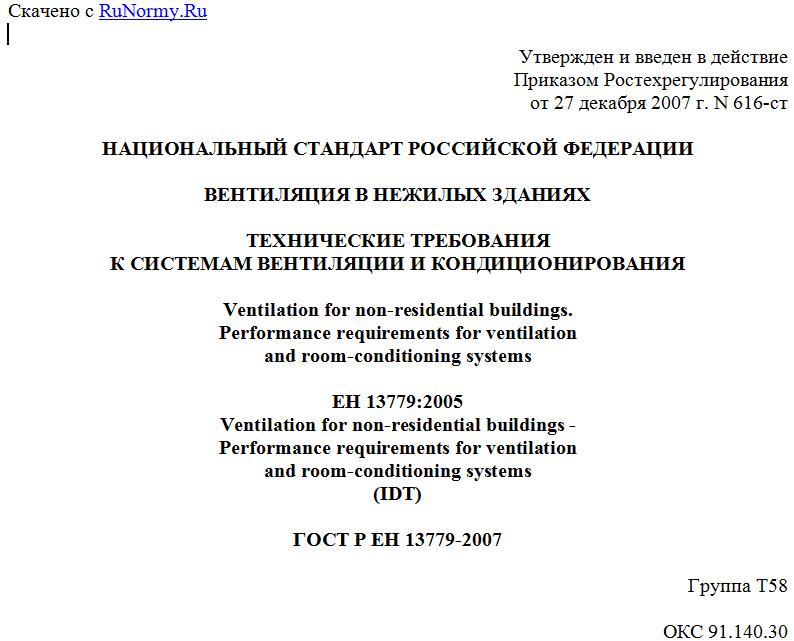

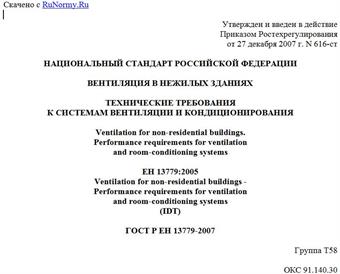

Утвержден и введен в действие
Приказом Ростехрегулирования
от 27 декабря 2007 г. N 616-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВЕНТИЛЯЦИЯ В НЕЖИЛЫХ ЗДАНИЯХ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
К СИСТЕМАМ ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ
Ventilation for non-residential buildings.
Performance requirements for ventilation
and room-conditioning systems
ЕН 13779:2005
Ventilation for non-residential buildings -
Performance requirements for ventilation
and room-conditioning systems
(IDT)
ГОСТ Р ЕН 13779-2007
Группа Т58
ОКС 91.140.30
Дата введения
1 октября 2008 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Общероссийской общественной организацией "Ассоциация инженеров по контролю микрозагрязнений" (АСИНКОМ) на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 184 "Обеспечение промышленной чистоты".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2007 г. N 616-ст.
4. Настоящий стандарт идентичен международному стандарту ЕН 13779:2005 "Вентиляция в нежилых зданиях. Технические требования к системам вентиляции и кондиционирования" (EN 13779:2005 "Ventilation for non-residental buildings - Performance requirements for ventilation and room-conditioning systems").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном Приложении D.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт содержит требования к системам вентиляции и кондиционирования воздуха с целью обеспечения комфортных условий для находящихся в здании людей и соблюдения условий гигиены в помещениях во все времена года при оправданных капитальных и текущих расходах. В стандарте приведены:
- параметры воздуха внутри помещений;
- исходные данные и требования к проектированию;
- порядок регулирования отношений между различными сторонами, работающими в данной области.
1. Область применения
Настоящий стандарт устанавливает технические требования к проектированию систем вентиляции и кондиционирования воздуха в нежилых зданиях, в которых могут находиться люди. Стандарт также устанавливает термины и определения для различных параметров этих систем. Здания с естественной вентиляцией не рассматриваются.
Системы вентиляции и кондиционирования классифицируются по различным признакам. В стандарте приведены примеры для некоторых параметров, а также требования к их значениям с указанием пределов изменения. Приведенные номинальные и предельные значения следует использовать, если не установлены иные требования. При выборе системы следует учитывать тип здания и его назначение. Если используется другая классификация, то этому должно быть дано соответствующее обоснование. Следует выполнять также требования других нормативных документов, относящихся к вентиляции и кондиционированию воздуха, выходящих за рамки настоящего стандарта.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ЕН 12097:1997. Вентиляция в зданиях. Воздуховоды. Требования к элементам воздуховодов с учетом технического обслуживания воздуховодов
ЕН 12237:2003. Вентиляция в зданиях. Воздуховоды. Прочность и утечки в витых воздуховодах из листового металла
ЕН 12464-1:2003. Свет и освещение. Освещение рабочих мест. Часть 1. Рабочие места в помещениях
ЕН 12599:2000. Вентиляция в зданиях. Методы испытаний и контроля при сдаче готовых систем вентиляции и кондиционирования воздуха
ЕН 12792:2004. Вентиляция в зданиях. Обозначения и термины
ЕН ИСО 7730:2006. Эргономика окружающих тепловых условий. Аналитическое определение и интерпретация комфортности теплового режима с использованием расчета показателей PMV и PPD и критериев локального теплового комфорта (ISO 7730:2005).
3. Термины и определения
3.1. Общие положения
В настоящем стандарте применены термины и определения, приведенные в ЕН 12792.
3.2. Типы потоков воздуха
Типы потоков воздуха приведены в 5.1.
3.3. Эксплуатируемая (рабочая) зона
Эксплуатируемая зона определяется с учетом размеров и назначения помещения. Как правило, термин "эксплуатируемая зона" используется только для случая нахождения в ней людей и задается объемом воздуха, ограниченным определенными вертикальными и горизонтальными плоскостями. Вертикальные плоскости параллельны стенам помещения. Как правило, задается высота эксплуатируемой зоны. Эксплуатируемая зона в помещении является пространством, в котором предусмотрено нахождение людей и в котором заданы требования к параметрам окружающей среды. Характеристики эксплуатируемой зоны приведены в 6.2.
3.4. Эффективность вентиляции
Эффективность вентиляции характеризует связь между концентрацией загрязнений в приточном воздухе, вытяжном воздухе и в зоне дыхания (внутри эксплуатируемой зоны).
Эффективность вентиляции вычисляется по формуле
, (1)
где - концентрация загрязнений в вытяжном воздухе;
- концентрация загрязнений внутри помещения (в зоне дыхания в пределах эксплуатируемой зоны);
- концентрация загрязнений в приточном воздухе.
Эффективность вентиляции зависит от распределения воздуха, а также от вида и места нахождения источников загрязнения воздуха. Она может быть разной для различных видов загрязнений. Если происходит полное удаление загрязнений, то эффективность вентиляции равна единице. Более подробно понятие "эффективность вентиляции" рассмотрено в CR 1752 [13].
Примечание. Для обозначения данного понятия также широко используется термин "эффективность удаления загрязнений".
3.5. Удельная мощность вентилятора
Удельная мощность вентилятора , , вычисляется по формуле
, (2)
где P - потребляемая мощность электродвигателя вентилятора, Вт;
- номинальный расход воздуха через вентилятор, м3/с;
- перепад давления воздуха на вентиляторе;
- общий КПД вентилятора, электродвигателя и тракта прохождения воздуха.
Удельная мощность вентилятора определяется для номинального расхода воздуха при чистых фильтрах и при отсутствии обходных путей. Плотность воздуха принята равной 1,2 кг/м3.
4. Обозначения и единицы измерения
В настоящем стандарте применяют обозначения и единицы измерения, приведенные в таблице 1, включая единицы, данные в скобках.
Таблица 1
Обозначения и единицы измерения
Наименование параметра Обозначение Единица измерения
Перепад давления Па
Разность температур (тета) К
Эффективность вентиляции -
Температура по Цельсию (тета) °C
Температура воздуха в помещении (тета) °C
Средняя радиационная температура (тета) °C
Рабочая температура (тета) °C
Плотность (ро) кг/м3
Тепловая нагрузка (нагрузка по холоду) (Фи) Вт (кВт)
Площадь зоны A м2
