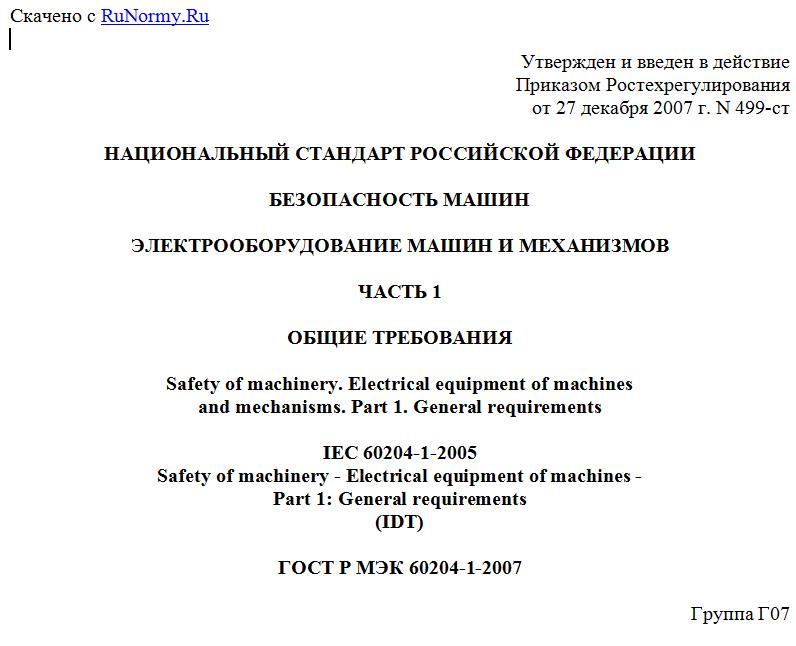

Утвержден и введен в действие
Приказом Ростехрегулирования
от 27 декабря 2007 г. N 499-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БЕЗОПАСНОСТЬ МАШИН
ЭЛЕКТРООБОРУДОВАНИЕ МАШИН И МЕХАНИЗМОВ
ЧАСТЬ 1
ОБЩИЕ ТРЕБОВАНИЯ
Safety of machinery. Electrical equipment of machines
and mechanisms. Part 1. General requirements
IEC 60204-1-2005
Safety of machinery - Electrical equipment of machines -
Part 1: General requirements
(IDT)
ГОСТ Р МЭК 60204-1-2007
Группа Г07
ОКП 34 3000
ОКС 13.110
Дата введения
1 июля 2008 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1 ПОДГОТОВЛЕН "Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ") и Экспериментальным научно-исследовательским институтом металлорежущих станков (ОАО "ЭНИМС"), Техническим комитетом по стандартизации ТК 70 "Станки" на основе собственного аутентичного перевода стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2007 г. N 499-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 60204-1:2005 "Безопасность машин. Электрооборудование машин и механизмов. Часть 1. Общие требования" (IEC 60204-1:2005 "Safety of machinery - Electrical equipment of machines - Part 1: General requirements")
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных (региональных) стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении H.
5 ВЗАМЕН ГОСТ Р МЭК 60204.1-99
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт устанавливает требования и рекомендации к электрооборудованию промышленных машин и механизмов, обеспечивающие:
- безопасность персонала и имущества;
- согласованность реакций на управляющее воздействие;
- легкость обслуживания.
Более подробно об области применения настоящего стандарта изложено в приложении F.
Рисунок 1 призван оказать содействие в понимании связей между различными элементами промышленной машины и вспомогательного оборудования. На рисунке 1 изображена функциональная схема типичной машины, а также представлены различные элементы электрооборудования, о которых идет речь в настоящем стандарте.
Рисунок 1 - Функциональная схема типовой машины
Числами в скобках указаны пункты и подпункты настоящего стандарта.
Подразумевается, что на рисунке 1 представлена совокупность элементов, рассматриваемых вместе, включающая защитные устройства, оснастку, вспомогательное оборудование, программное обеспечение и документацию, составляющие промышленную машину, и что одна или несколько работающих вместе машин с определенным уровнем управления и контроля, по меньшей мере, представляют собой производственный комплекс или систему.
1 Область применения
Настоящий стандарт распространяется на электрические и электронные системы и оборудование (далее - электрооборудование) для непереносимых вручную во время их работы промышленных машин и механизмов (далее - машин), включая группу машин, работающих вместе в согласованном порядке.
Примечание 1 - Настоящий стандарт является стандартом по безопасности, и его требования не могут ограничивать или сдерживать передовые разработки в области технологии.
Примечание 2 - В стандарте термин "электрический" используется в общем смысле для общения в сфере вопросов электричества, электроники и электронных программируемых систем (например, термин "электрическое оборудование" относится как к электрическому, так и к электронному оборудованию).
Примечание 3 - В стандарте термин "персонал" относится к любому лицу или группе лиц, подготовленных и назначенных потребителем или его представителем (представителями) по вопросам эксплуатации и технического обслуживания.
Электрооборудование, на которое распространяется настоящий стандарт, охватывает все электрооборудование машины, начиная с точки подключения его к источнику питания (см. 5.1).
Примечание 4 - Требования к электрическим установкам зданий регламентированы МЭК 60364.
Настоящий стандарт распространяется на электрооборудование и его части, работающие от сети переменного тока при номинальном напряжении питания не более 1000 В или постоянного тока не более 1500 В между фазами; номинальный диапазон частот должен быть не более 200 Гц (МЭК 60038) [1].
Примечание 5 - Для более высоких значений напряжения и частот требования устанавливаются МЭК 60204-11 [2].
Стандарт не включает все требования (например, к защите, блокировке или управлению), которые необходимы или устанавливаются другими стандартами или техническими документами, предназначенными для защиты персонала не только от опасности поражения электрическим током, но и от других, связанных с ним, опасных воздействий на здоровье персонала. К машинам каждого типа должны устанавливаться, при необходимости, дополнительные требования, которые для достижения надлежащей безопасности следует неукоснительно соблюдать.
В настоящий стандарт специально включено (но не ограничено только этим) электрическое оборудование промышленных машин, которые определены в 3.35.
Примечание 6 - В приложении C перечислены образцы машин, на электрическое оборудование которых могут распространяться требования настоящего стандарта.
Специальные и дополнительные требования, не содержащиеся в настоящем стандарте, могут предъявляться к электрооборудованию машин, которые:
- используют на открытом воздухе, то есть вне зданий или других защитных строений;
- используют, подготавливают или производят легковоспламеняющиеся вещества (например, краски или опилки);
- применяют во взрывоопасных или легковоспламенимых средах;
- представляют особую опасность при выпуске некоторых материалов;
- используют в шахтах и на рудниках;
- являются швейными машинами или швейными узлами и системами (на которые распространяется МЭК 60204-31)[3];
- являются подъемными механизмами (на которые распространяется МЭК 60204-32) [4].
В настоящем стандарте не рассматриваются силовые цепи, в которых электроэнергия используется в качестве инструмента.
2 Нормативные ссылки
В настоящем стандарте использованы датированные и недатированные ссылки на международные стандарты. При датированных ссылках последующие редакции международных стандартов или изменения к ним действительны для настоящего стандарта только после введения изменений к настоящему стандарту или путем подготовки новой редакции настоящего стандарта. При недатированных ссылках действительно последнее издание приведенного стандарта (включая изменения).
МЭК 60034-1 Машины электрические вращающиеся. Часть 1. Номинальные значения параметров и эксплуатационные характеристики
МЭК 60034-5 Машины электрические вращающиеся. Часть 5. Степени защиты, обеспечиваемые собственной конструкцией вращающихся электрических машин (код IP). Классификация
МЭК 60034-11 Машины электрические вращающиеся. Часть 11. Тепловая защита
МЭК 60072-1 Машины электрические вращающиеся. Размеры и ряды выходных мощностей. Часть 1. Габаритные номера от 56 до 400 и номера фланцев от 55 до 1080
МЭК 60072-2 Машины электрические вращающиеся. Размеры и ряды выходных мощностей. Часть 2. Габаритные номера от 355 до 1000 и номера фланцев от 1180 до 2360
МЭК 60073:2002 Основополагающие принципы и принципы безопасности для интерфейса человек - машина, маркировка и идентификация. Принципы кодирования для индикаторов и пускателей
МЭК 60309-1:1999 Вилки, розетки и соединители промышленного назначения. Часть 1. Общие требования
МЭК 60364-4-41:2001 Электрические установки зданий. Часть 4-41: Защита для обеспечения безопасности. Защита от поражения электрическим током
МЭК 60364-4-43:2001 Электрические установки зданий. Часть 4-43. Защита для обеспечения безопасности. Защита от сверхтока
МЭК 60364-5-52:2001 Электрические установки зданий. Часть 5-52. Выбор и установка электрооборудования. Системы проводки
МЭК 60364-5-53:2002 Электрические установки зданий. Часть 5-53. Выбор и установка электрооборудования. Изоляция, коммутационная аппаратура и механизмы управления
МЭК 60364-5-54:2002 Электрические установки зданий. Часть 5. Выбор и установка электрооборудования. Глава 54. Заземляющие устройства, защитные перемычки и защитные эквипотенциальные перемычки
МЭК 60364-6-61:2001 Электрические установки зданий. Часть 6-61. Проверка. Начальная проверка
МЭК 60417-DB:2002 Графические обозначения, применяемые на оборудовании
МЭК 60439-1:1999 Аппаратура коммутационная и механизмы управления низковольтные комплектные. Часть 1. Узлы, подвергаемые полным и частичным
