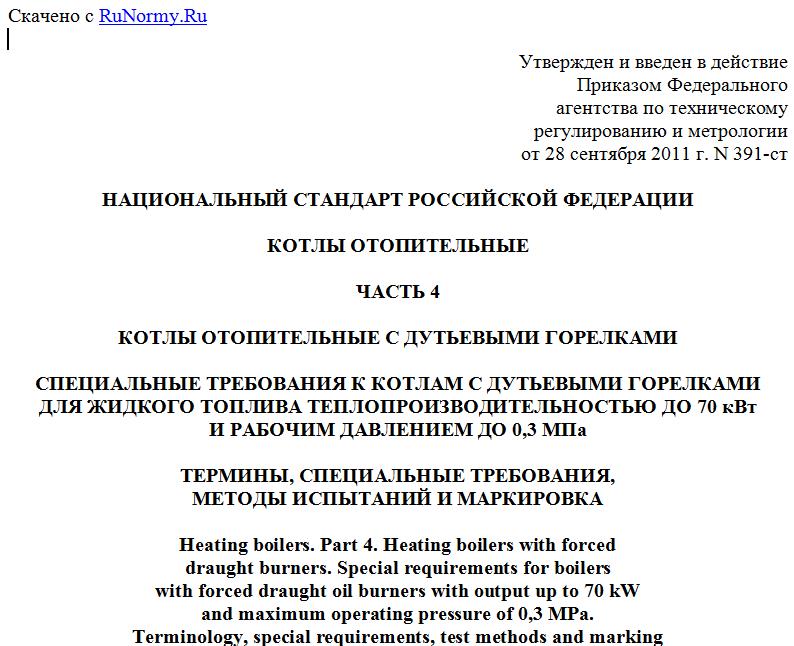

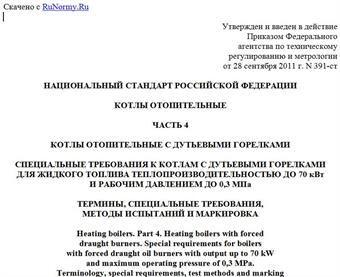

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 сентября 2011 г. N 391-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОТЛЫ ОТОПИТЕЛЬНЫЕ
ЧАСТЬ 4
КОТЛЫ ОТОПИТЕЛЬНЫЕ С ДУТЬЕВЫМИ ГОРЕЛКАМИ
СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ К КОТЛАМ С ДУТЬЕВЫМИ ГОРЕЛКАМИ
ДЛЯ ЖИДКОГО ТОПЛИВА ТЕПЛОПРОИЗВОДИТЕЛЬНОСТЬЮ ДО 70 кВт
И РАБОЧИМ ДАВЛЕНИЕМ ДО 0,3 МПа
ТЕРМИНЫ, СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ,
МЕТОДЫ ИСПЫТАНИЙ И МАРКИРОВКА
Heating boilers. Part 4. Heating boilers with forced
draught burners. Special requirements for boilers
with forced draught oil burners with output up to 70 kW
and maximum operating pressure of 0,3 MPa.
Terminology, special requirements, test methods and marking
ЕN 303-4:1999
Heating boilers - Part 4: Heating boilers with forced
draught burners - Special requirements for boilers
with forced draught oil burners with output up to 70 kW
and maximum operating pressure of 3 bar -
Terminology, special requirements, test methods and marking
(MOD)
ГОСТ Р 51382-2011
(ЕН 303-4:1999)
Группа Е21
ОКС 01.040.91
91.140.10
ОКП 49 3100
Дата введения
1 июля 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ").
2. Внесен Техническим комитетом по стандартизации ТК 345 "Аппаратура бытовая, работающая на жидком, твердом и газообразном видах топлива".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2011 г. N 391-ст.
4. Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту ЕН 303-4:1999 "Котлы отопительные. Часть 4. Котлы отопительные с дутьевыми горелками. Специальные требования к котлам с дутьевыми горелками для жидкого топлива теплопроизводительностью до 70 кВт и рабочим давлением до 3 бар. Термины, специальные требования, методы испытаний и маркировка" (EN 303-4:1999 "Heating boilers - Part 4: Heating boilers with forced draught burners - Special requirements for boilers with forced draught oil burners with output up to 70 kW and maximum operating pressure of 3 bar - Terminology, special requirements, test methods and marking") путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного европейского регионального стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
Дополнительные требования к котлам отопительным с дутьевыми горелками приведены в дополнительном Приложении ДА.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДБ.
5. Взамен ГОСТ Р 51382-99.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на отопительные котлы, снабженные дутьевыми горелками для жидкого топлива, номинальной теплопроизводительностью до 70 кВт, применяемые как при разрежении в камере сгорания (котлы с уравновешенной тягой), так и при давлении (котлы под наддувом) в соответствии с указаниями изготовителя котла, и устанавливает термины, требования к материалам и их испытаниям, а также требования к маркировке отопительных котлов.
Котлы применяют для открытых систем (с открытым расширительным баком) с рабочим давлением не более 0,1 МПа (класс давления 1) и открытых и закрытых систем с рабочим давлением до 0,3 МПа (класс давления 2).
В соответствии с указаниями изготовителя котлы эксплуатируют с обычными газоходами или сниженными дымовыми трубами.
Изготовитель снабжает котлы как комплектные установки соответствующими горелками по ГОСТ 27824, работающими на легком жидком топливе (керосин, печное бытовое, дизельное). Со сниженными дымовыми трубами может использоваться только керосин (см. Приложение B).
Требования настоящего стандарта распространяются на отопительные котлы, которые испытывают на аттестованных стендах в соответствии с ГОСТ Р 54820 и Приложением B.
Котлы предназначены для установок центрального отопления, теплоносителем в которых является вода температурой не выше 95 °C при нормальных условиях эксплуатации. Для котлов, снабженных встроенным или прикрепленным водоподогревателем (емкостным или проточным), требования настоящего стандарта распространяются только на детали водоподогревателя, которые являются составной частью отопительного контура.
Настоящий стандарт не распространяется на газовые котлы с атмосферными горелками, котлы на твердом топливе, конденсационные котлы на жидком топливе или газе, котлы с испарительными горелками и низкотемпературные котлы.
Примечание. Низкотемпературные котлы представляют собой котлы, работающие на переменной температуре воды до 40 °C, или котлы, которые не могут эксплуатироваться при температурах выше 55 °C.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р ИСО 857-1-2009. Сварка и родственные процессы. Словарь. Часть 1. Процессы сварки металлов. Термины и определения
ГОСТ Р ИСО 4063-2010. Сварка и родственные процессы. Перечень и условные обозначения процессов
ГОСТ Р 53526-2009 (ИСО 14732:1998). Персонал, выполняющий сварку. Аттестационные испытания операторов сварки плавлением и наладчиков контактной сварки для полностью механизированной и автоматической сварки металлических материалов
ГОСТ Р 53690-2009 (ИСО 9606-1:1994). Аттестационные испытания сварщиков. Сварка плавлением. Часть 1. Стали
ГОСТ Р 53994.2.9-2010 (МЭК 60730-2-9:2008). Автоматические электрические управляющие устройства бытового и аналогичного назначения. Часть 2.9. Частные требования к термочувствительным управляющим устройствам
ГОСТ Р 54441-2011 (ЕН 303-2:1999). Котлы отопительные. Часть 2. Отопительные котлы с горелкой с принудительной подачей воздуха. Специальные требования к отопительным котлам с распылительной горелкой на жидком топливе
ГОСТ Р 54820-2011 (ЕН 304:1992). Котлы отопительные. Правила испытаний отопительных котлов с дутьевыми горелками на жидком топливе
ГОСТ Р МЭК 60730-1-2002. Автоматические электрические управляющие устройства бытового и аналогичного назначения. Общие требования и методы испытаний
ГОСТ 2.312-72. Единая система конструкторской документации. Условные изображения и обозначения швов сварных соединений
ГОСТ 380-2005. Сталь углеродистая обыкновенного качества. Марки
ГОСТ 1050-88. Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 1412-85. Чугун с пластинчатым графитом для отливок. Марки
ГОСТ 1577-93. Прокат толстолистовой и широкополосный из конструкционной качественной стали. Технические условия
ГОСТ 5264-80. Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 5520-79. Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия
ГОСТ 5632-72. Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки
ГОСТ 6211-81. Основные нормы взаимозаменяемости. Резьба трубная коническая
ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 7293-85. Чугун с шаровидным графитом для отливок. Марки
ГОСТ 7350-77. Сталь толстолистовая коррозионно-стойкая, жаростойкая и жаропрочная
ГОСТ 7769-82. Чугун легированный для отливок со специальными свойствами. Марки
ГОСТ 8713-79. Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 9012-59. Металлы. Метод измерения твердости по Бринеллю
ГОСТ 12815-80. Фланцы арматуры, соединительных частей и трубопроводов на от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Типы. Присоединительные размеры и размеры уплотнительных поверхностей
ГОСТ 12816-80. Фланцы арматуры, соединительных частей и трубопроводов на от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования
ГОСТ 12817-80. Фланцы литые из серого чугуна на от 0,1 до 1,6 МПа (от 1 до 16 кгс/см2). Конструкция и размеры
ГОСТ 12818-80. Фланцы литые из ковкого чугуна на от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2). Конструкция и размеры
ГОСТ 12819-80. Фланцы литые стальные на от 1,6 до 20,0 МПа (от 16 до 200 кгс/см2). Конструкция и размеры
ГОСТ 12820-80. Фланцы стальные плоские приварные на от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры
ГОСТ 12821-80. Фланцы стальные плоские приварные встык на от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Конструкция и размеры
ГОСТ 12969-67. Таблички для машин и приборов. Технические требования
