"ГОСТ Р МЭК 61347-2-3-2011. Национальный стандарт Российской Федерации. Устройства управления для ламп. Часть 2-3. Частные требования к аппаратам пускорегулирующим электронным, питаемым от источников переменного тока, для трубчатых люминесцентных ламп"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

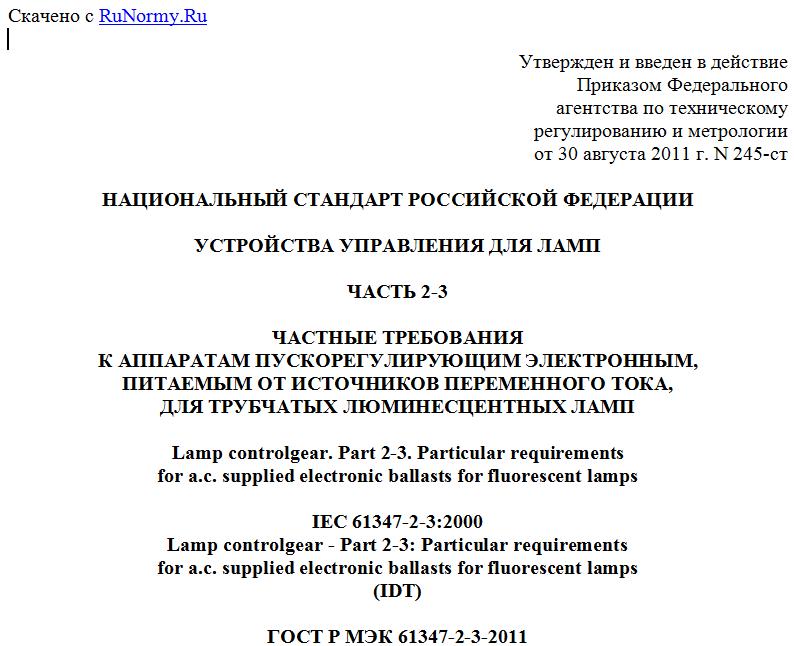

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 августа 2011 г. N 245-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

УСТРОЙСТВА УПРАВЛЕНИЯ ДЛЯ ЛАМП

ЧАСТЬ 2-3

ЧАСТНЫЕ ТРЕБОВАНИЯ
К АППАРАТАМ ПУСКОРЕГУЛИРУЮЩИМ ЭЛЕКТРОННЫМ,
ПИТАЕМЫМ ОТ ИСТОЧНИКОВ ПЕРЕМЕННОГО ТОКА,
ДЛЯ ТРУБЧАТЫХ ЛЮМИНЕСЦЕНТНЫХ ЛАМП

Lamp controlgear. Part 2-3. Particular requirements
for a.c. supplied electronic ballasts for fluorescent lamps

IEC 61347-2-3:2000
Lamp controlgear - Part 2-3: Particular requirements
for a.c. supplied electronic ballasts for fluorescent lamps
(IDT)

ГОСТ Р МЭК 61347-2-3-2011

Группа Е83

ОКС 29.140.30

ОКП 34 6170

Дата введения
1 июля 2012 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Подготовлен Автономной некоммерческой организацией "СветоС" (АНО "СветоС") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 332 "Светотехнические изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 августа 2011 г. N 245-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 61347-2-3:2000 "Устройства управления для ламп. Часть 2-3. Частные требования к аппаратам пускорегулирующим электронным, питаемым от источников переменного тока, для трубчатых люминесцентных ламп" (IEC 61347-2-3:2000 "Lamp controlgear - Part 2-3: Particular requirements for a.c. supplied electronic ballasts for fluorescent lamps").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р МЭК 928-98.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт устанавливает частные требования безопасности к аппаратам пускорегулирующим электронным (далее - ЭПРА), питаемым от источников переменного тока напряжением до 1000 В включительно частотой 50 или 60 Гц, с рабочими частотами, отличающимися от частоты источника питания люминесцентных ламп по МЭК 60081 и МЭК 60901 и других люминесцентных ламп, работающих на высокой частоте.
Частные требования к ЭПРА со средствами защиты от перегрева приведены в Приложении C.
Частные требования к ЭПРА, питаемым от переменного и постоянного тока, для аварийного освещения приведены в Приложении J.
Требования к рабочим характеристикам ЭПРА установлены в МЭК 60929.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки по МЭК 61347-1, раздел 2, и нижеследующие:
МЭК 60598-2-22. Светильники. Часть 2-22. Частные требования. Светильники для аварийного освещения (IEC 60598-2-22. Luminaires - Part 2-22: Particular requirements - Luminaires for emergency - Luminaires for emergency lighting)
МЭК 61347-1. Устройства управления для ламп. Часть 1: Общие требования и требования безопасности (IEC 61347-1. Lamp controlgear - Part 1: General and safety requirements)
МЭК 61347-2-7. Устройства управления для ламп. Часть 2-7. Частные требования к аппаратам пускорегулирующим электронным, питаемым от источников постоянного тока, для аварийного освещения (IEC 61347-2-7. Lamp controlgear - Part 2-7: Particular requirements for d.c. supplied electronic ballasts for emergency lighting).

3. Термины и определения

В настоящем стандарте применены термины по МЭК 61347-1, а также следующие термины с соответствующими определениями:
3.1. ЭПРА, питаемые от источника переменного тока (a.c. supplied electronic ballast): устройство, присоединенное к источнику питания переменного тока, включающее регулирующие элементы для зажигания и работы одной или нескольких люминесцентных ламп, как правило, на высокой частоте.
3.2. Максимальная мощность лампы (для регулируемого ЭПРА) (maximum value of lamp power (of a controllable ballast): мощность лампы (световой поток), соответствующая(ий) 8.1 МЭК 60929, если не указано иное изготовителем или ответственным поставщиком.
3.3. Максимально допустимая амплитуда напряжения (maximum allowed peak voltage): наивысшая допустимая амплитуда напряжения через любую изоляцию при холостом ходе и в любых нормальных и аномальных режимах. Максимальная амплитуда напряжения зависит от объявленного действующего значения рабочего напряжения (см. таблицу 1).
3.4. Минимальная мощность лампы (для регулируемого ЭПРА) (minimum value of lamp (of a controllable ballast)): наименьший процент мощности лампы по 3.3, объявленный изготовителем или ответственным поставщиком.
3.5. ЭПРА, питаемый от источников переменного/постоянного тока, для поддержания аварийного освещения (a.c./d.c. supplied electronic ballast for maintained emergency lighting): преобразователь тока, подключенный к основной сети/батарее, содержащий регулирующие элементы для зажигания и работы одной или нескольких люминесцентных ламп, в основном для работы на высокой частоте, для аварийного освещения.
3.6. Резистор, заменяющий катод (cathode dummy resistor): резистор, заменяющий катод, указанный в соответствующем листе с параметрами лампы в МЭК 60081 или МЭК 60901 или объявленный изготовителем лампы или ответственным поставщиком.

4. Общие требования

Применяют положения раздела 4 МЭК 61347-1 совместно с нижеследующим дополнительным требованием.
ЭПРА, питаемые от источников переменного и постоянного тока, предназначенные для поддержания аварийного освещения, должны соответствовать требованиям, изложенным в Приложении J.

5. Общие указания по испытаниям

Применяют положения раздела 5 МЭК 61347-1 совместно с нижеследующим дополнительным требованием.
Количество образцов для испытаний
Для испытания представляют следующее количество образцов:
- один образец для испытаний по разделам 6 - 12 и 15 - 22;
- один образец для испытаний по разделу 14 (при необходимости по согласованию с изготовителем могут потребоваться дополнительные образцы или компоненты).
Проверку требований безопасности ЭПРА, питаемых от источников переменного и постоянного тока, используемых для аварийного освещения, проводят по Приложению J.

6. Классификация

Применяют положения раздела 6 МЭК 61347-1.

7. Маркировка

ЭПРА, являющийся несъемной частью светильника, не маркируют.
7.1. Обязательная маркировка
В соответствии с требованиями 7.2 МЭК 61347-1 ЭПРА, кроме несъемных, должны иметь нижеследующую обязательную четкую и прочную маркировку:
a) по МЭК 61347-1, перечисления a), b), c), d), e), k) и l);
b) символа заземления, в случае необходимости;
c) зажимов заземления для регулируемых ЭПРА;
d) наибольшего рабочего напряжения (действующего значения) по 15.2 между:
- выходными контактными зажимами;
- любым выходным контактным зажимом и заземлением.
Маркировка каждого из этих двух значений должна быть кратной 10 В для рабочего напряжения, равного или менее 500 В, и кратной 50 В - для рабочего напряжения более 500 В. Маркируют два значения наибольшего рабочего напряжения: максимум между выходными контактными зажимами и максимум между любым выходным контактным зажимом и заземлением. Для маркировки выбирают только наиболее высокие значения из этих двух напряжений.
Маркировка должна быть изображена следующим образом:
U-ВЫХ=...В....
7.2. Информация, указываемая при необходимости
В дополнение к вышеуказанной обязательной маркировке, если необходимо, в каталоге изготовителя или другой документации должна быть указана информация для ЭПРА по МЭК 61347-1, пункт 7.1, перечисления h), i) и j).

8. Защита от случайного прикосновения к токоведущим деталям
