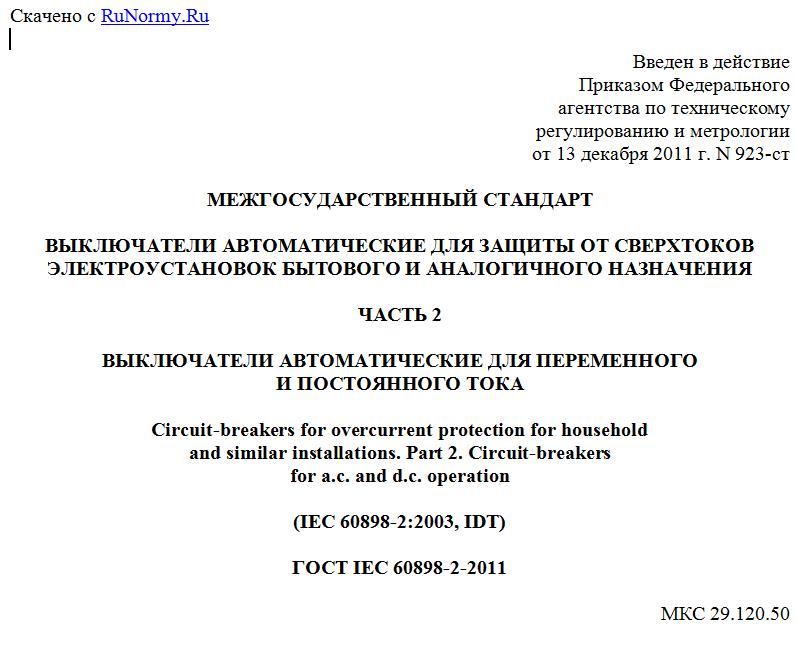

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 923-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВЫКЛЮЧАТЕЛИ АВТОМАТИЧЕСКИЕ ДЛЯ ЗАЩИТЫ ОТ СВЕРХТОКОВ
ЭЛЕКТРОУСТАНОВОК БЫТОВОГО И АНАЛОГИЧНОГО НАЗНАЧЕНИЯ
ЧАСТЬ 2
ВЫКЛЮЧАТЕЛИ АВТОМАТИЧЕСКИЕ ДЛЯ ПЕРЕМЕННОГО
И ПОСТОЯННОГО ТОКА
Circuit-breakers for overcurrent protection for household
and similar installations. Part 2. Circuit-breakers
for a.c. and d.c. operation
(IEC 60898-2:2003, IDT)
ГОСТ IEC 60898-2-2011
МКС 29.120.50
ОКСТУ 3422
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии Российской Федерации (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 29 ноября 2011 г. N 40).
За принятие стандарта проголосовали:
---------------------T--------------------T-------------------------------¬
¦Краткое наименование¦ Код страны по ¦ Сокращенное наименование ¦
¦ страны по ¦МК (ИСО 3166) 004-97¦ национального органа ¦
¦МК (ИСО 3166) 004-97¦ ¦ по стандартизации ¦
+--------------------+--------------------+-------------------------------+
¦Беларусь ¦ BY ¦Госстандарт Республики Беларусь¦
¦Казахстан ¦ KZ ¦Госстандарт Республики ¦
¦ ¦ ¦Казахстан ¦
¦Кыргызстан ¦ KG ¦Кыргызстандарт ¦
¦Российская Федерация¦ RU ¦Росстандарт ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
L--------------------+--------------------+--------------------------------
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 923-ст межгосударственный стандарт ГОСТ IEC 60898-2-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60898-2:2003. Circuit-breakers for overcurrent protection for household and similar installations - Part 2: Circuit-breakers for a.c. and d.c. operation (Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения. Часть 2. Выключатели автоматические для переменного и постоянного тока).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60898-2-2006.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт содержит аутентичный текст международного стандарта IEC 60898-2:2003 "Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения. Часть 2. Выключатели автоматические для переменного и постоянного тока".
Построение и изложение международного стандарта IEC 60898-2:2003 выполнено в виде изменений, дополнений или исключения соответствующих разделов и пунктов международного стандарта IEC 60898-1:2003, издание 1.2, "Аппаратура малогабаритная электрическая. Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения. Часть 1. Выключатели автоматические для переменного тока".
Настоящий стандарт устанавливает дополнительные или измененные по отношению к стандарту IEC 60898-1:2003 требования к автоматическим выключателям, способным включать и отключать как переменный, так и постоянный ток, и его следует применять одновременно с ним.
Если в настоящем стандарте указано "заменить", "дополнить" или "исключить" (в тексте стандарта выделено курсивом), то соответствующие требования, испытания или пояснения IEC 60898-1 должны быть изменены. Если конкретный пункт IEC 60898-1 не упомянут в настоящем стандарте, то его применяют по мере необходимости.
В настоящем стандарте обозначения и наименования разделов и пунктов международного стандарта IEC 60898-1, к которым вносятся изменения, дополнения или исключения, выделены прямым полужирным шрифтом.
Приложение ДА является дополнительным к содержанию IEC 60898-2 и содержит сведения о соответствии межгосударственных стандартов ссылочным международным (региональным) стандартам, на которые даны ссылки в международном стандарте.
1. Область применения и цель
Применяют раздел 1 IEC 60898-1 за исключением:
Дополнение после первого абзаца:
Настоящий стандарт устанавливает дополнительные требования к одно- и двухполюсным автоматическим выключателям, которые, кроме вышеуказанных характеристик, способны работать на постоянном токе, рассчитаны на номинальное напряжение постоянного тока не более 220 В для однополюсных и 440 В - для двухполюсных автоматических выключателей, номинальный ток не более 125 А, и имеют предельную отключающую способность постоянного тока не более 10000 А.
Примечание. Настоящий стандарт распространяется на автоматические выключатели, способные включать и отключать как переменный, так и постоянный ток.
Два последних абзаца исключить.
2. Нормативные ссылки
Применяют раздел 2 IEC 60898-1, за исключением:
Исключить ссылки на IEC 61009-1:1991, IEC 61009-2-1:1991 и IEC 61009-2-2:1991.
3. Термины и определения
Применяют раздел 3 IEC 60898-1, за исключением:
Дополнение:
3.5.10.3. Постоянная времени (time constant): время повышения T = L/R, мс, ожидаемого постоянного тока до достижения им значения 0,63 максимального пикового тока.
4. Классификация
Применяют раздел 4 IEC 60898-1, за исключением:
Замена:
4.1. По числу полюсов:
- однополюсные автоматические выключатели;
- двухполюсные автоматические выключатели с двумя защищенными полюсами.
4.5. По току мгновенного расцепления (см. IEC 60898-1; 3.5.17)
Тип D исключить.
Дополнение:
4.7. По постоянной времени:
- автоматические выключатели для цепей постоянного тока с постоянной времени T < 4 мс,
- автоматические выключатели для цепей постоянного тока с постоянной времени T < 15 мс.
Примечание. Очевидно, что токи короткого замыкания не превышают значения 1500 А в тех установках, где в силу присоединенных нагрузок постоянная времени при нормальной эксплуатации может быть не более 15 мс. В электроустановках с значениями токов короткого замыкания свыше 1500 А постоянная времени T = 4 мс считается достаточной.
5. Характеристики автоматических выключателей
Применяют раздел 5 IEC 60898-1, за исключением:
Изменение:
5.3.1. Предпочтительные значения номинального напряжения
Предпочтительные значения номинальных напряжений приведены в таблице 1.
Таблица 1
