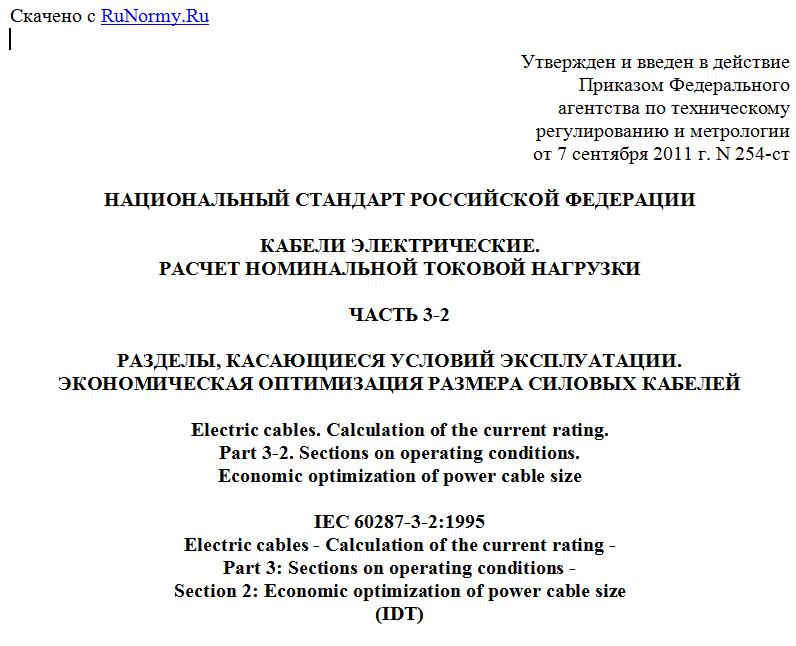

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 7 сентября 2011 г. N 254-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАБЕЛИ ЭЛЕКТРИЧЕСКИЕ.
РАСЧЕТ НОМИНАЛЬНОЙ ТОКОВОЙ НАГРУЗКИ
ЧАСТЬ 3-2
РАЗДЕЛЫ, КАСАЮЩИЕСЯ УСЛОВИЙ ЭКСПЛУАТАЦИИ.
ЭКОНОМИЧЕСКАЯ ОПТИМИЗАЦИЯ РАЗМЕРА СИЛОВЫХ КАБЕЛЕЙ
Electric cables. Calculation of the current rating.
Part 3-2. Sections on operating conditions.
Economic optimization of power cable size
IEC 60287-3-2:1995
Electric cables - Calculation of the current rating -
Part 3: Sections on operating conditions -
Section 2: Economic optimization of power cable size
(IDT)
ГОСТ Р МЭК 60287-3-2-2011
Группа Е49
ОКС 29.060.20
ОКП 35 0000
Дата введения
1 июля 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен на основе аутентичного перевода на русский язык стандарта, указанного в пункте 4, который выполнен Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП").
2. Внесен Техническим комитетом по стандартизации ТК 46 "Кабельные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 7 сентября 2011 г. N 254-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60287-3-2:1995 "Кабели электрические. Расчет номинальной токовой нагрузки. Часть 3. Разделы, касающиеся условий эксплуатации. Раздел 2. Экономическая оптимизация размера силовых кабелей" (IEC 60287-3-2:1995 "Electric cables - Calculation of the current rating - Part 3: Sections on operating conditions - Section 2: Economic optimization of power cable size").
Изменение N 1:1996 к указанному международному стандарту, принятое после его официальной публикации, внесено в текст настоящего стандарта и выделено двойной вертикальной линией, расположенной на полях напротив соответствующего текста, а обозначение и год принятия изменения приведены в скобках после соответствующего текста.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Серия стандартов МЭК 60287 состоит из трех частей и поделена на разделы для удобства внесения изменений и дополнений.
Каждая часть поделена на следующие разделы, которые издаются как отдельные стандарты:
- часть 1: Уравнения для расчета номинальной токовой нагрузки (100%-ный коэффициент нагрузки) и расчет потерь;
- часть 2: Тепловое сопротивление;
- часть 3: Разделы, касающиеся условий эксплуатации.
МЭК 60287-3-2 заменяет МЭК 61059.
0.1. Основные положения
Приведенная в настоящем стандарте процедура обычно используется для выбора размера кабеля с минимально допустимым сечением жил, что минимизирует первоначальные вложения в кабель. При этом не учитывают потери во время эксплуатации кабеля.
Увеличивающаяся стоимость и значительные потери электроэнергии, которые имеют место при максимальных рабочих температурах с применением новых изоляционных материалов (например, при температуре 90 °C для изоляции из сшитого полиэтилена и этиленпропиленовой резины) требуют, чтобы при выборе размера кабеля тщательно учитывались экономические факторы. Должны быть минимизированы не только первоначальные затраты, но и сумма первоначальных затрат и затрат на потери в течение срока эксплуатации. Исходя из последнего условия, выбор большего размера жилы по сравнению с выбранным на основании минимальной первоначальной стоимости приведет к меньшим потерям электроэнергии при том же токе, что даст экономию в течение срока эксплуатации.
Будущие затраты на потери электроэнергии в течение срока эксплуатации кабеля могут быть рассчитаны путем соответствующих оценок роста нагрузки и стоимости электроэнергии. Наиболее экономичное сечение жилы достигается тогда, когда сумма будущих затрат на потери электроэнергии, первоначальная стоимость покупки и стоимость монтажа минимальны.
Экономия общих затрат, в случае если было выбрано большее сечение жилы, чем определено температурными ограничениями, вследствие значительного уменьшения затрат на джоулевы потери сравнима с увеличением стоимости покупки. Для значений экономических и электрических параметров, используемых в настоящем стандарте, достигается экономия около 50% общей суммы затрат на покупку и эксплуатацию (см. раздел A.6 Приложения A). Расчеты для более коротких финансовых периодов дают тот же эффект.
Следующей важной особенностью, показываемой на примерах, является то, что, возможно, экономия не так сильно зависит от сечения жилы, если значение сечения находится в области экономичных значений (см. рисунок A.3 Приложения A). Отсюда следуют два вывода:
a) Влияние ошибок в финансовых данных, особенно определяющих будущие затраты, незначительно. В то же время желательно использовать данные, имеющие наилучшую практически применимую точность, и значительной экономии можно достичь, используя данные, основанные на оценках.
b) Другие соображения при выборе сечения жилы, влияющие на общую экономику установленного кабеля, такие как ток короткого замыкания, падение напряжения и оптимизация размера, могут быть соответствующим образом учтены, незначительно снижая выгоду от использования кабеля экономичного размера.
0.2. Экономические аспекты
Для того, чтобы объединить затраты на покупку и монтаж с затратами на потери электроэнергии в течение срока эксплуатации кабеля, необходимо выразить их в сравнимых экономических величинах, которые относились бы к одному и тому же времени. В качестве такого времени удобно использовать дату оплаты монтажа и ссылаться на него как на "настоящее время". "Будущие" затраты на потери электроэнергии преобразовывают в эквивалентные им "настоящие значения". Преобразование осуществляется с помощью процесса дисконтирования, дисконтная ставка должна быть связана со стоимостью заемных денег.
В приведенном в настоящем стандарте методе инфляцию не учитывают на основании того, что она влияет как на стоимость заемных денег, так и на стоимость электроэнергии. Если эти элементы влияния учитывают в течение всего периода и инфляция примерно одинаково воздействует на них, то выбор экономичного сечения жилы может быть удовлетворительно проведен и без дополнительных сложностей, связанных с учетом инфляции.
Для расчета действующего значения затрат на потери электроэнергии выбирают соответствующие значения будущего наращивания нагрузки, ежегодных увеличений цены одного киловатт-часа электроэнергии и ежегодных дисконтных ставок в течение периода эксплуатации кабеля, который может быть 25 лет и более. В настоящем стандарте невозможно привести руководство по этим аспектам, т.к. они зависят от условий и финансовых ограничений по каждой отдельной прокладке кабеля. В настоящем стандарте приведены только соответствующие формулы; то, какие экономические факторы будут учитываться, определяется соглашением между разработчиком и потребителем.
Формулы, приведенные в настоящем стандарте, применяют непосредственно, но при их применении следует учитывать, что финансовые параметры остаются неизменными в течение срока эксплуатации кабеля. При этом вышеизложенные замечания по влиянию точности этих параметров применимы и здесь.
Существует два подхода при расчете экономичного сечения, основанные на одних и тех же финансовых концепциях. Первый подход к расчету при рассмотрении серии размеров жил предполагает расчет диапазона экономичных токов для каждого размера жилы, предусматриваемого для конкретных условий прокладки, и затем выбор размера, диапазон экономичного тока которого содержит требуемое значение тока нагрузки. Этот подход, применимый для одинаковых прокладок кабеля, находится в стадии рассмотрения. Второй подход к расчету, который может быть более подходящим при одиночной прокладке, предполагает расчет оптимального сечения жилы для требуемого значения нагрузки и затем выбор ближайшего стандартного размера жилы.
0.3. Другие критерии
Другие критерии при выборе размера жилы, например, ток короткого замыкания и его длительность, падение напряжения и оптимизация размера кабеля, должны также учитываться. Однако кабель, выбираемый на основании экономичного размера жилы, может соответствовать и другим требованиям и, следовательно, может быть полезной След последовательность при выборе размера кабеля:
a) расчет экономичного сечения;
b) проверка методами по МЭК 60287-1, МЭК 60287-2 и МЭК 60853 того, что жила размером, определенным по перечислению a), способна выдерживать максимальную нагрузку, ожидаемую в конце срока эксплуатации кабеля без превышения максимально допустимого значения температуры жилы;
c) проверка того, что кабель выбранного размера сможет выдерживать возможные в будущем токи короткого замыкания и замыкания соответствующей длительности на землю;
d) проверка того, что падение напряжения на конце кабеля будет находиться в допустимых пределах;
e) проверка на соответствие другим критериям, учитываемым при прокладке кабеля.
При завершении экономического выбора достаточное внимание должно быть уделено последствиям перерыва в подаче напряжения. Может возникнуть необходимость в использовании жилы с большим сечением, чем требуется по условиям нормальной нагрузки, и/или в проведении выбора с учетом экономических показателей, или соответствующим образом адаптировать кабельную сеть.
Другие стоимостные компоненты могут проявиться при финансовых последствиях принятия ошибочного решения с учетом степени его вероятности. Однако последствия ошибочных решений относятся к теории принятия решений, которая не рассматривается в настоящем стандарте.
Таким образом, выбор экономичного размера кабеля является только частью общего экономического обоснования кабельной системы и может по важности уступать другим важным экономическим факторам.
1. Область применения
&Настоящий стандарт устанавливает метод выбора размера кабеля на основании первоначальных инвестиционных затрат и будущих затрат на потери электроэнергии в течение срока эксплуатации кабеля.&
(Измененная редакция, Изм. N 1).
Примечания. 1. Не рекомендуется использовать метод, приведенный в настоящем стандарте, для кабелей, работающих в системах с равными или превышающими следующие напряжения (см. МЭК 60287-1-1):
Тип кабеля Напряжение системы , кВ
