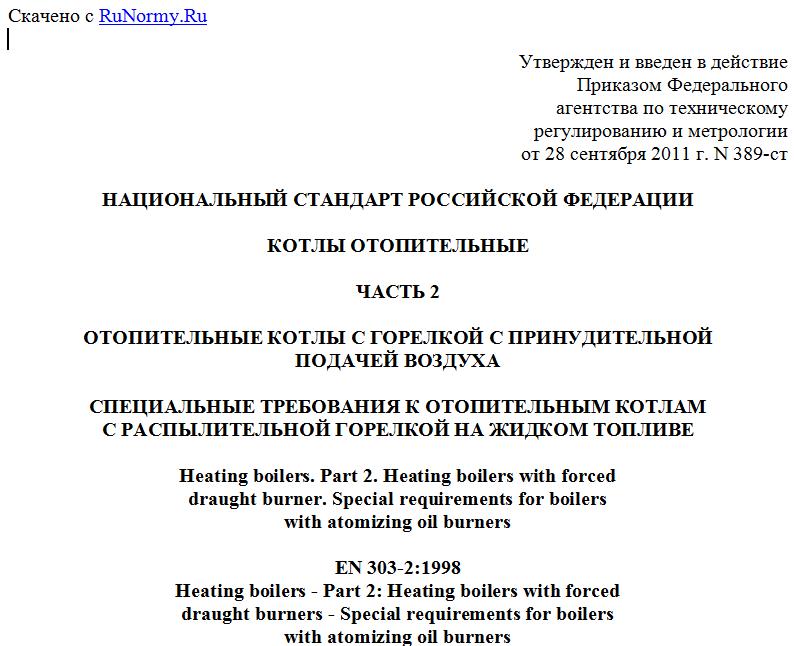

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 сентября 2011 г. N 389-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОТЛЫ ОТОПИТЕЛЬНЫЕ
ЧАСТЬ 2
ОТОПИТЕЛЬНЫЕ КОТЛЫ С ГОРЕЛКОЙ С ПРИНУДИТЕЛЬНОЙ
ПОДАЧЕЙ ВОЗДУХА
СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ К ОТОПИТЕЛЬНЫМ КОТЛАМ
С РАСПЫЛИТЕЛЬНОЙ ГОРЕЛКОЙ НА ЖИДКОМ ТОПЛИВЕ
Heating boilers. Part 2. Heating boilers with forced
draught burner. Special requirements for boilers
with atomizing oil burners
EN 303-2:1998
Heating boilers - Part 2: Heating boilers with forced
draught burners - Special requirements for boilers
with atomizing oil burners
(MOD)
ГОСТ Р 54441-2011
(ЕН 303-2:1998)
Группа Е21
ОКС 91.140.10;
ОКП 49 3100
Дата введения
1 июля 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ, а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен ОАО "Научно-производственное объединение по исследованию и проектированию энергетического оборудования" (ОАО "НПО ЦКТИ").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2011 г. N 389-ст.
4. Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту ЕН 303-2:1998 "Котлы отопительные. Часть 2. Отопительные котлы с горелками с принудительной подачей воздуха. Специальные требования к отопительным котлам с распылительной горелкой на жидком топливе" (EN 303-2:1998 "Heating boilers - Part 2: Heating boilers with forced draught burners - Special requirements for boilers with atomizing oil burners") путем изменения:
- отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом;
- изменения его структуры для приведения в соответствие с правилами, установленными в ГОСТ Р 1.5 (подразделы 4.2 и 4.3).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт устанавливает требования, которые применяются к испытаниям типа отопительных котлов, а также технические требования к пуску отопительных котлов на жидком топливе с номинальной тепловой мощностью до 1000 кВт и рабочей температурой 115 °C.
Котлы предназначены для систем центрального отопления. Теплоносителем является вода. Максимально допустимое рабочее давление до .
1. Область применения
Настоящий стандарт распространяется на котлы отопительные с максимальной рабочей температурой теплоносителя до 115 °C, с номинальной тепловой мощностью до 70 кВт по ГОСТ Р 51382 и до 1000 кВт по ГОСТ Р 54440, оборудованные дутьевыми горелками на жидком топливе по ГОСТ 27824.
Котлы эксплуатируются с отрицательным давлением (котлы с естественной тягой) либо с положительным давлением (котлы с наддувом) в топочной камере согласно инструкции завода-изготовителя.
Требования настоящего стандарта применяются к испытаниям типа отопительных котлов, выполняемым на испытательном оборудовании, соответствующем нормам испытаний, приведенным в ГОСТ Р 54820.
Настоящий стандарт устанавливает необходимые технические требования к отопительным котлам на жидком топливе.
Примечание. Настоящий стандарт применяется для оценивания транспортабельных блоков котел/горелка.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51382-2011 (ЕН 303-4:1999). Котлы отопительные. Часть 4. Котлы отопительные с дутьевыми горелками. Специальные требования к котлам с дутьевыми горелками для жидкого топлива теплопроизводительностью до 70 кВт и рабочим давлением до 0,3 МПа. Термины, специальные требования, методы испытаний и маркировка (ЕН 303-4:1999 "Отопительные котлы. Часть 4. Котлы отопительные с дутьевыми горелками. Специальные требования к котлам с дутьевыми горелками для жидкого топлива теплопроизводительностью до 70 кВт и рабочим давлением до 3 бар. Термины, специальные требования, методы испытаний и маркировка", MOD)
ГОСТ Р 54440-2011 (ЕН 303-1:1999). Котлы отопительные. Часть 1. Отопительные котлы с горелками с принудительной подачей воздуха. Терминология, общие требования, испытания и маркировка (ЕН 303-1:1999 "Котлы отопительные. Часть 1. Отопительные котлы с паяльными горелками. Терминология, общие требования, испытания и маркировка" MOD)
ГОСТ Р 54820-2011. Котлы отопительные. Правила испытаний отопительных котлов с дутьевыми горелками на жидком топливе (ЕН 304:1992, MOD)
ГОСТ 27824-2000. Горелки промышленные на жидком топливе. Общие технические требования (ЕН 267:2009. Автоматические горелки мазутные с принудительной подачей жидкого топлива, NEQ).
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Требования к характеристикам
3.1. Общие требования
Все испытания котла выполняются с использованием промышленной горелки на жидком топливе, соответствующей ГОСТ 27824.
Котел должен удовлетворять требованиям, показанным на рисунках 1 - 5 и касающимся номинальной выходной тепловой мощности или диапазона ее изменения. Многоступенчатые или плавно регулируемые горелки должны работать в диапазоне выходной мощности котла. Если изготовитель указывает, что котел обогревает помещение, в котором он установлен, то используемая для этого мощность должна быть определена отдельно и может быть учтена при расчете общего коэффициента полезного действия котла.
a - номинальная выходная тепловая мощность;
b - частичная нагрузка
Рисунок 1. Требования к коэффициенту полезного действия
Рисунок 2. Требования к коэффициенту избытка воздуха
Рисунок 3. Требования к тяге для котлов,
работающих на естественной тяге при отрицательном
давлении в топке
Рисунок 4. Максимальное сопротивление потоку топочных
газов для котлов, работающих под наддувом
при положительном давлении в топке
