"ГОСТ Р МЭК 60287-3-3-2011. Национальный стандарт Российской Федерации. Кабели электрические. Расчет номинальной токовой нагрузки. Часть 3-3. Разделы, касающиеся условий эксплуатации. Кабели, пересекающие внешние источники тепла"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

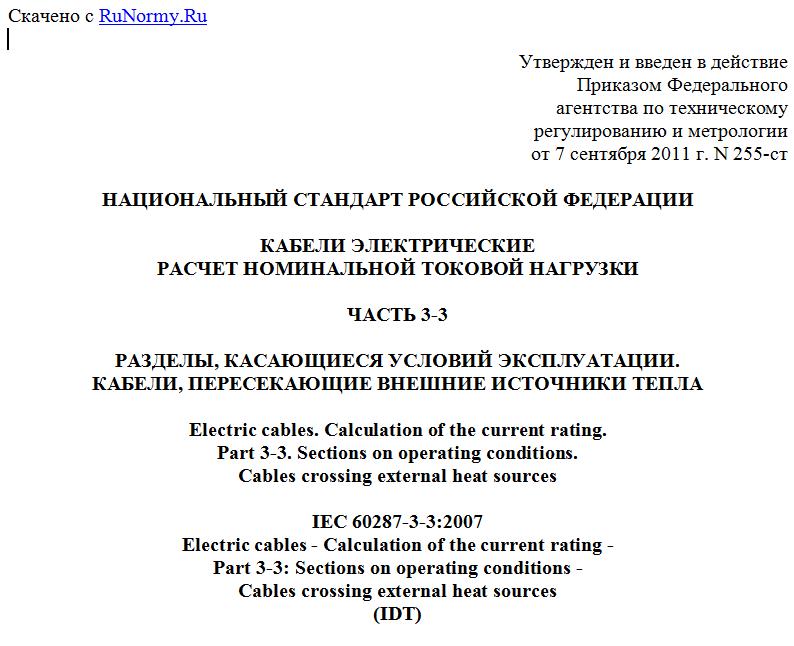

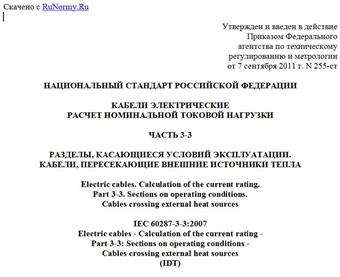

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 7 сентября 2011 г. N 255-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

КАБЕЛИ ЭЛЕКТРИЧЕСКИЕ
РАСЧЕТ НОМИНАЛЬНОЙ ТОКОВОЙ НАГРУЗКИ

ЧАСТЬ 3-3

РАЗДЕЛЫ, КАСАЮЩИЕСЯ УСЛОВИЙ ЭКСПЛУАТАЦИИ.
КАБЕЛИ, ПЕРЕСЕКАЮЩИЕ ВНЕШНИЕ ИСТОЧНИКИ ТЕПЛА

Electric cables. Calculation of the current rating.
Part 3-3. Sections on operating conditions.
Cables crossing external heat sources

IEC 60287-3-3:2007
Electric cables - Calculation of the current rating -
Part 3-3: Sections on operating conditions -
Cables crossing external heat sources
(IDT)

ГОСТ Р МЭК 60287-3-3-2011

Группа Е49

ОКС 29.060.20

ОКП 35 0000

Дата введения
1 июля 2012 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Подготовлен на основе аутентичного перевода на русский язык стандарта, указанного в пункте 4, который выполнен Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП").
2. Внесен Техническим комитетом по стандартизации ТК 46 "Кабельные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 7 сентября 2011 г. N 255-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60287-3-3:2007 "Кабели электрические. Расчет номинальной токовой нагрузки. Часть 3-3. Разделы, касающиеся условий эксплуатации. Кабели, пересекающие внешние источники тепла" (IEC 60287-3-3:2007 "Electric cables - Calculation of the current rating - Part 3-3: Sections on operating conditions - Cables crossing external heat sources").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Введение

В части 1 серии стандартов ГОСТ Р МЭК 60287 содержатся общие формулы номинальных токовых нагрузок и энергопотерь электрических кабелей.
В части 2 представлены формулы теплового сопротивления, при этом часть 2-1 содержит общие методы расчета теплового сопротивления.
Часть 2-1 также содержит методы расчета, рассматривающие группы кабелей, проложенных в грунте (см. 2.2.3). Эти методы предполагают, что кабели проложены параллельно, и поэтому каждый кабель действует как параллельный линейный источник тепла.
Настоящий стандарт (часть 3-3) рассматривает пересечение кабеля под прямым или острым углом с другим кабелем или, в более общем смысле, с любым линейным источником тепла, таким, например, как трубы паропровода.
Если поблизости от кабеля находятся источники тепла, то во избежание перегрева допустимая токовая нагрузка кабеля должна быть снижена. Но применение формул, которые предназначены для расчета трасс, проложенных параллельно, приведет к завышенной оценке теплового воздействия на кабель источника тепла, пересекающегося с кабелем.
В настоящем стандарте приведен общий упрощенный метод оценки снижения допустимой токовой нагрузки кабеля, пересекаемого источниками тепла.
Предполагается, что каждый кабель и источник тепла проложены горизонтально.

1. Область применения

В настоящем стандарте приведен метод расчета коэффициента токовой нагрузки в условиях установившегося режима для кабелей на все напряжения в тех случаях, когда имеются пересечения с внешними источниками тепла. Данный метод применим для любого типа кабеля.
Данный метод предполагает, что вся зона, окружающая кабель или кабели, имеет однородные тепловые характеристики, и применяется принцип наложения. Принцип наложения относится не только к соприкасающимся кабелям: метод расчета, приведенный в настоящем стандарте, является оптимальным при его применении для соприкасающихся кабелей.

2. Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий международный стандарт:
МЭК 60287 (все части). Кабели электрические. Расчет номинальной токовой нагрузки (IEC 60287 (all parts), Electric cables - Calculation of the current rating).
Примечание. Необходимо использовать последнее издание ссылочного стандарта (включая имеющиеся изменения).

3. Обозначения

A - сечение токопроводящей жилы, мм2;
DF - отношение допустимого тока с учетом наличия пересекающего кабель источника тепла к допустимому току кабеля, изолированного от источника тепла (коэффициент снижения);
I - максимально допустимый ток рассматриваемого кабеля, если он изолирован от источника тепла, А;
L - глубина прокладки рассматриваемого кабеля до его оси, м;
- глубина прокладки источника тепла h, м;
N - число интервалов в пространственной дискретизации при расчетах;
- тепловое сопротивление на фазу между жилой и оболочкой, К · м/Вт;
- тепловое сопротивление между оболочкой и броней, К · м/Вт;
- тепловое сопротивление наружного защитного покрова, К · м/Вт;
- тепловое сопротивление окружающей среды (отношение превышения температуры поверхности кабеля по сравнению с температурой окружающей среды к потерям на единицу длины), К · м/Вт;
- взаимное тепловое сопротивление между кабелем и источником тепла, К · м/Вт;
T - эквивалентное тепловое сопротивление кабеля на жилу, К · м/Вт;
- общее тепловое сопротивление кабеля на жилу, К · м/Вт;
- продольное тепловое сопротивление жилы, К · м/Вт;
- диэлектрические потери на единицу длины на фазу, Вт/м;
- тепло, образуемое в рассматриваемом кабеле, обусловленное потерями в жиле при допущении, что температура жилы 20 °C, Вт/м;
- тепло, выделяемое внешним источником тепла h, Вт/м;
k - число источников тепла, пересекающих рассматриваемый кабель;
- расположение наиболее горячей точки на трассе рассматриваемого кабеля (координата z), если имеется несколько пересечений, м;
- расстояние вдоль трассы кабеля от самой горячей точки до точки, где продольный тепловой поток незначителен, м;
n - число жил;
- температурный коэффициент удельного электрического сопротивления при 20 °C, ;
- угол пересечения, рад;
- коэффициент затухания, ;
- отношение общих потерь в металлических оболочках к общим потерям в жилах (коэффициент потерь оболочка/экран);
- отношение общих потерь в броне к общим потерям в жилах (коэффициент потерь брони);
- удельное тепловое сопротивление грунта, К · м/Вт;
- удельное тепловое сопротивление жилы, К · м/Вт;
- максимально допустимая температура жилы, °C;
- повышение температуры жилы, обусловленное диэлектрическими потерями, К;
- максимально допустимое превышение температуры жилы по сравнению с температурой окружающей среды, К;
- повышение температуры жилы (жил) рассматриваемого кабеля, обусловленное пересекающими источниками тепла, в точке z трассы кабеля, К;
- повышение температуры жилы (жил) рассматриваемого кабеля, обусловленное пересекающими источниками тепла в наиболее горячей точке трассы кабеля, К;
- повышение температуры жилы (жил) рассматриваемого кабеля, обусловленное источником нагрева h, без учета продольного теплового потока, К;
- приращение тепла, обусловленное изменением электрического сопротивления жилы, Вт/К · м;
- интервал, используемый при расчетах, м.

4. Описание метода

4.1. Общие положения
В настоящем стандарте рассматривается наружный источник тепла, пересекающий трассу кабеля (кабелей). Источник тепла, пересекающий кабель, может располагаться либо выше, либо ниже рассматриваемого кабеля (кабелей) с пересечением под углом, в диапазоне от параллельного взаиморасположения до перпендикулярного. Пример такого расположения показан на рисунке 1.
