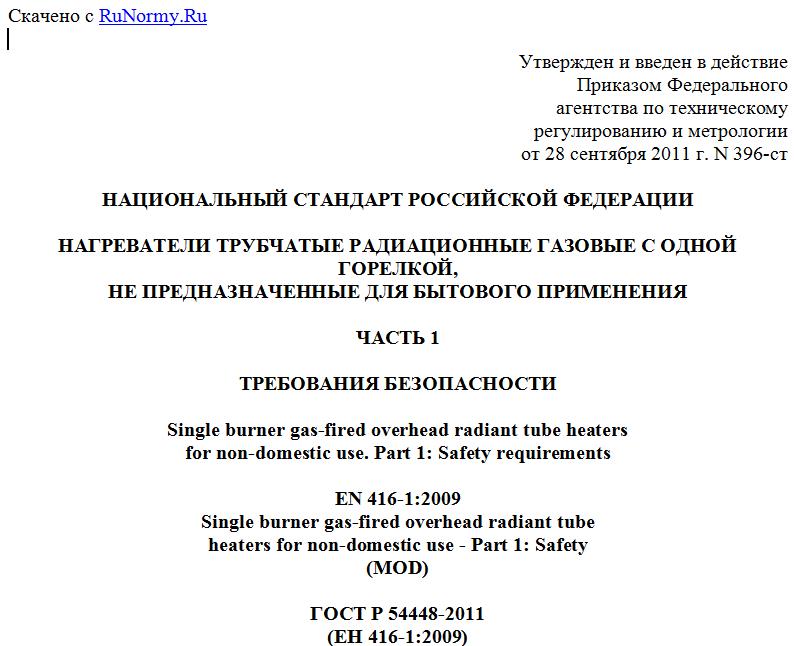

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 сентября 2011 г. N 396-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
НАГРЕВАТЕЛИ ТРУБЧАТЫЕ РАДИАЦИОННЫЕ ГАЗОВЫЕ С ОДНОЙ ГОРЕЛКОЙ,
НЕ ПРЕДНАЗНАЧЕННЫЕ ДЛЯ БЫТОВОГО ПРИМЕНЕНИЯ
ЧАСТЬ 1
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Single burner gas-fired overhead radiant tube heaters
for non-domestic use. Part 1: Safety requirements
EN 416-1:2009
Single burner gas-fired overhead radiant tube
heaters for non-domestic use - Part 1: Safety
(MOD)
ГОСТ Р 54448-2011
(ЕН 416-1:2009)
ОКС 91.140.01
ОКП 36 9640
Дата введения
1 июля 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ") и обществом с ограниченной ответственностью "СИЦ ЭТИГАЗ" (ООО "СИЦ ЭТИГАЗ") на основе аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 345 "Аппаратура бытовая, работающая на жидком, твердом и газообразном видах топлива".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2011 г. N 396-ст.
4. Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту ЕН 416-1:2009 "Нагреватели трубчатые радиационные газовые с одной горелкой, не предназначенные для бытового применения. Часть 1. Требования безопасности" (EN 416-1:2009 "Single burner gas-fired overhead radiant tube heaters for non-domestic use - Part 1: Safety") путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного европейского регионального стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДБ.
Сопоставление структуры настоящего стандарта со структурой примененного в нем европейского регионального стандарта приведено в дополнительном Приложении ДВ.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт определяет требования и методы испытаний в части конструкции, безопасности, классификации и маркировки небытовых потолочных газовых трубчатых радиационных нагревателей, оборудованных одной горелкой с автоматической системой управления (далее - аппарат).
Настоящий стандарт применим к аппаратам типов , , , , , , , , , , , , , , предназначенным для применения во всех помещениях, кроме жилых, в которых подача воздуха для горения и/или вытяжки продуктов сгорания достигается механическими средствами, размещенными перед воздушным дефлектором (если последний предусмотрен).
Настоящий стандарт не применим для аппаратов:
a) рассчитанных на применение в жилых помещениях;
b) применяемых на улице;
c) с эффективной тепловой мощностью более 120 кВт (из расчета чистой теплотворной способности соответствующего эталонного газа сравнения);
d) с горелками, работающими на газовоздушной смеси, в которых:
- газ и весь воздух для горения смешиваются до попадания в зону сгорания; либо
- предварительное смешивание газа и всего воздуха для горения осуществляется в части горелки перед зоной сгорания;
e) рассчитанных на непрерывную конденсацию в системе газоходов в нормальных условиях эксплуатации;
f) с неметаллическими линиями отвода продуктов сгорания.
Настоящий стандарт применим к аппаратам, рассчитанным на типовые испытания, а также включает в себя требования по оценке соответствия и заводскому техническому контролю, но эти требования применимы только к линиям отвода продуктов сгорания и их связанным оконечным устройствам.
Примечание. Требования в отношении аппаратов, не включенных в типовые испытания, должны быть разработаны дополнительно.
Настоящий стандарт не содержит требований к аппаратам по эффективному расходу энергии.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
&ГОСТ Р ЕН 257-2004 Термостаты (терморегуляторы) механические для газовых аппаратов. Общие технические требования и методы испытаний
ГОСТ Р ИСО 2859-1-2007 Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества
ГОСТ Р ИСО 9001-2008 Системы менеджмента качества. Требования
ГОСТ Р 51842-2001 Клапаны автоматические отсечные для газовых горелок и аппаратов. Общие технические требования и методы испытаний
ГОСТ Р 51982-2002 Регуляторы давления для газовых аппаратов, с давлением на входе до 20 кПа. Общие технические требования и методы испытаний
ГОСТ Р 51983-2002 Устройства многофункциональные регулирующие для газовых аппаратов. Общие технические требования и методы испытаний
ГОСТ Р 52161.1-2004 (МЭК 335-1-2001) Безопасность бытовых и аналогичных приборов. Часть 1. Общие требования
ГОСТ Р 52219-2004 Системы управления автоматические для газовых горелок и аппаратов. Общие технические требования и методы испытаний
ГОСТ Р 52318-2005 Трубы медные круглого сечения для воды и газа. Технические условия
ГОСТ Р 54449-2011 (ЕН 416-2:2006) Нагреватели трубчатые радиационные газовые с одной горелкой, не предназначенные для бытового применения. Часть 2. Рациональное использование энергии
ГОСТ 5542-87 Газы горючие природные для промышленного применения и коммунально-бытового назначения. Технические условия
ГОСТ 6211-81 Основные нормы взаимозаменяемости. Резьба трубная коническая
ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 12815-80 Фланцы арматуры, соединительных частей и трубопроводов на от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Типы. Присоединительные размеры уплотнительных поверхностей
ГОСТ 12816-80 Фланцы арматуры, соединительных частей и трубопроводов на от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования
ГОСТ 12817-80 Фланцы литые из серого чугуна на от 0,1 до 1,6 МПа (от 1 до 16 кгс/см2). Конструкция и размеры
ГОСТ 12818-80 Фланцы литые из ковкого чугуна на от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2). Конструкция и размеры
ГОСТ 12819-80 Фланцы литые стальные на от 1,6 до 20,0 МПа (от 16 до 200 кгс/см2). Конструкция и размеры
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (коды IP)
ГОСТ 15763-2005 Соединения трубопроводов резьбовые и фланцевые на PN до 63 МПа (до ~= 630 кгс/см2). Общие технические условия
ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 23358-87 Соединения трубопроводов резьбовые. Прокладки уплотнительные. Конструкция
ГОСТ 31369-2008 (ИСО 6976-1995) Газ природный. Вычисление теплоты сгорания, плотности, относительной плотности и числа Воббе на основе компонентного состава
МК (ИСО 3166) 004-97 Межгосударственный классификатор стран мира (МКСМ).&
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификатора в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Аппарат и составные части
3.1.1. Потолочный радиационный трубчатый нагреватель: газовый аппарат, предназначенный для подвесного монтажа и применяемый для обогрева пространства под аппаратом посредством нагретой трубы или труб, которые нагреваются проходящими внутри продуктами сгорания.
3.1.2. Системы с одной горелкой: радиационные трубчатые нагреватели, которые используют одну систему сжигания топлива, которая включает в себя независимый контроль пламени и вентилятор воздуха горения.
3.1.3. Впускной штуцер: часть аппарата, подключаемая к линии подачи газа.
3.1.4. Уплотнение механическое: устройство для обеспечения герметичности конструкции, состоящее из нескольких (в большинстве случаев металлических) деталей, без использования жидкостей, паст, лент и т.д. Например:
- уплотнение металл по металлу;
- коническое металлическое уплотнение;
- круглое уплотнение (О-образное кольцо);
- плоское уплотнение.
3.1.5. Газовый контур: часть аппарата, передающая или содержащая газ между газовым входным штуцером аппарата и горелкой(ами).
