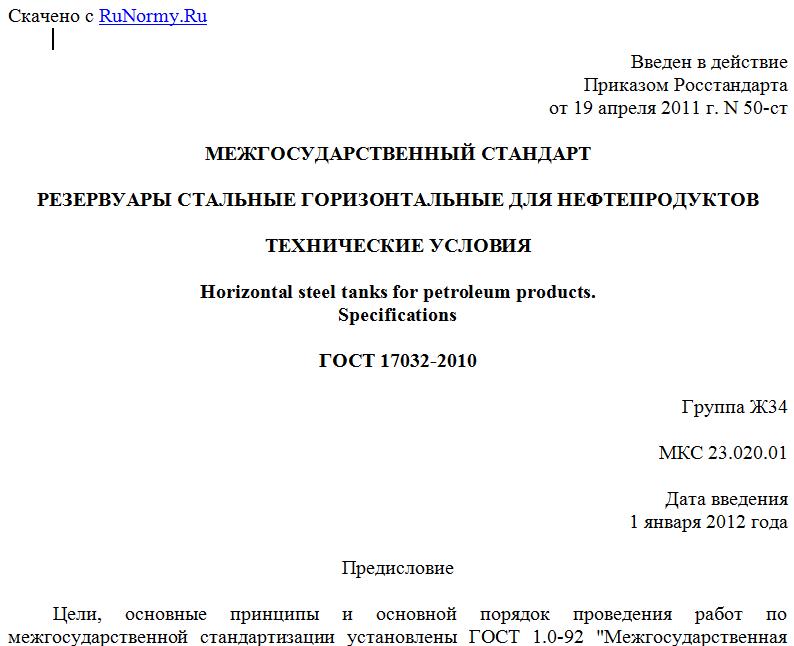

Введен в действие
Приказом Росстандарта
от 19 апреля 2011 г. N 50-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
РЕЗЕРВУАРЫ СТАЛЬНЫЕ ГОРИЗОНТАЛЬНЫЕ ДЛЯ НЕФТЕПРОДУКТОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Horizontal steel tanks for petroleum products.
Specifications
ГОСТ 17032-2010
Группа Ж34
МКС 23.020.01
Дата введения
1 января 2012 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения", ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления, отмены" и МСН 1.01-01-2009 "Система межгосударственных нормативных документов в строительстве. Основные положения".
Сведения о стандарте
1. Разработан Закрытым акционерным обществом "Центральный ордена Трудового Красного Знамени научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П. Мельникова" (ЗАО "ЦНИИПСК им. Н.П. Мельникова"), Открытым акционерным обществом "РЕЗМЕТКОН", Открытым акционерным обществом "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова".
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (дополнение к приложению Д протокола от 6 - 7 октября 2010 г. N 37).
За принятие проголосовали:
---------------------T--------------------T-------------------------------¬
¦Краткое наименование¦ Код страны по ¦Сокращенное наименование органа¦
¦ страны по ¦МК (ИСО 3166) 004-97¦ государственного управления ¦
¦МК (ИСО 3166) 004-97¦ ¦ строительством ¦
+--------------------+--------------------+-------------------------------+
¦ Республика Армения ¦ AM ¦Министерство градостроительства¦
¦ Республика ¦ KZ ¦Агентство по делам строитель- ¦
¦ Казахстан ¦ ¦ства и жилищно-коммунального ¦
¦ ¦ ¦хозяйства ¦
¦ Кыргызская ¦ KG ¦Госстрой ¦
¦ Республика ¦ ¦ ¦
¦ Республика Молдова ¦ MD ¦Министерство строительства и ¦
¦ ¦ ¦регионального развития ¦
¦ Российская ¦ RU ¦Департамент регулирования ¦
¦ Федерация ¦ ¦градостроительной деятельности ¦
¦ ¦ ¦Министерства регионального ¦
¦ ¦ ¦развития ¦
¦ Республика ¦ TJ ¦Агентство по строительству и ¦
¦ Таджикистан ¦ ¦архитектуре при Правительстве ¦
¦ Республика ¦ UZ ¦Госархитектстрой ¦
¦ Узбекистан ¦ ¦ ¦
L--------------------+--------------------+--------------------------------
4. Приказом Федерального агентства по техническому регулированию и метрологии от 19 апреля 2011 г. N 50-ст межгосударственный стандарт ГОСТ 17032-2010 введен впервые в действие в качестве межгосударственного стандарта Российской Федерации с 1 января 2012 г.
5. Взамен ГОСТ 17032-71.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуются в указателе (каталоге) "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт распространяется на горизонтальные стальные резервуары объемом от 3 до 100 м3, предназначенные для хранения нефтепродуктов.
Допускается применение резервуаров для хранения технической воды и неагрессивных продуктов с плотностью до 1300 кг/м3.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 8510-86 Уголки стальные горячекатаные неравнополочные. Сортамент
ГОСТ 8713-79 Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
ГОСТ 11534-75 Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры
ГОСТ 12619-78 Днища конические отбортованные с углами при вершине 60° и 90°. Основные размеры
ГОСТ 12620-78 Днища конические неотбортованные с углами при вершине 60°, 90° и 120°. Основные размеры
ГОСТ 12621-78 Днища конические неотбортованные с углом при вершине 140°. Основные размеры
ГОСТ 12622-78 Днища плоские отбортованные. Основные размеры
ГОСТ 12623-78 Днища плоские неотбортованные. Основные размеры
ГОСТ 14192-96 Маркировка грузов
ГОСТ 14771-76 Дуговая сварка в защитном газе. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 19903-74 Прокат листовой горячекатаный. Сортамент
ГОСТ 22727-88 Прокат листовой. Методы ультразвукового контроля
ГОСТ 23518-79 Дуговая сварка в защитных газах. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры
ГОСТ 25346-89 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений
ГОСТ 27772-88 Прокат для строительных стальных конструкций. Общие технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю "Национальные стандарты", составленному на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1. Общий срок службы резервуара: назначенный срок безопасной эксплуатации, в течение которого резервуар не достигнет предельного состояния при выполнении необходимого регламента обслуживания и ремонтов.
3.2. Расчетный срок службы резервуара: срок безопасной эксплуатации до очередного диагностирования или ремонта, в течение которого резервуар не достигнет предельного состояния.
3.3. Прочноплотный сварной шов: сварной шов, обеспечивающий прочность и непроницаемость металла шва и околошовной зоны сварного соединения.
3.4. Минимальная конструктивная толщина стенки корпуса: принятая из сортамента минимальная толщина стенки, достаточная для нормальной эксплуатации.
4. Общие положения
4.1. Настоящий стандарт устанавливает требования к проектированию, изготовлению и испытанию горизонтальных стальных резервуаров.
4.2. Требования настоящего стандарта распространяются на следующие условия эксплуатации резервуаров:
- рабочая среда (хранимый продукт) взрывоопасная и пожароопасная или 1-го, 2-го, 3-го и 4-го классов опасности по ГОСТ 12.1.007;
- техническая вода, неагрессивные жидкие продукты.
4.3. Расположение резервуаров - надземное и подземное.
4.4. Подземные одностенные резервуары должны устанавливаться внутри казематов, выполненных из материалов, устойчивых к воздействию нефтепродуктов, а также обеспечивающих защиту от грунтовых вод.
4.5. Климатическое исполнение и категория размещения резервуаров - У1 и УХЛ1 по ГОСТ 15150.
5. Требования к проектированию
5.1. Основные требования
5.1.1. Плотность хранимых в резервуарах нефтепродуктов не более 1300 кг/м3.
5.1.2. Температуры хранимых продуктов: максимальная - не выше плюс 90 °C, минимальная - не ниже минус 65 °C.
5.1.3. Рабочее избыточное давление - не более 0,07 МПа (0,7 кг/см2) для резервуаров с коническими днищами и 0,04 МПа (0,4 кг/см2) - для резервуаров с плоскими днищами; рабочее относительное разрежение в газовом пространстве не должно превышать 0,001 МПа (0,01 кг/см2).
5.1.4. Сейсмичность района строительства - не более 7 баллов по картам ОСР-97 [3]; при сейсмичности более 7 баллов необходимо выполнение специальных расчетных и конструктивных мероприятий, соответствующих требованиям действующих нормативных документов, регламентирующих строительство зданий и сооружений в сейсмических районах.
5.1.5. Резервуары в неводонасыщенных грунтах обратной засыпки устанавливают при следующих условиях:
а) плотность грунта - не более 1700 кг/м3;
б) угол естественного откоса - 30°;
