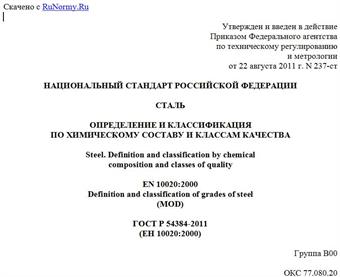

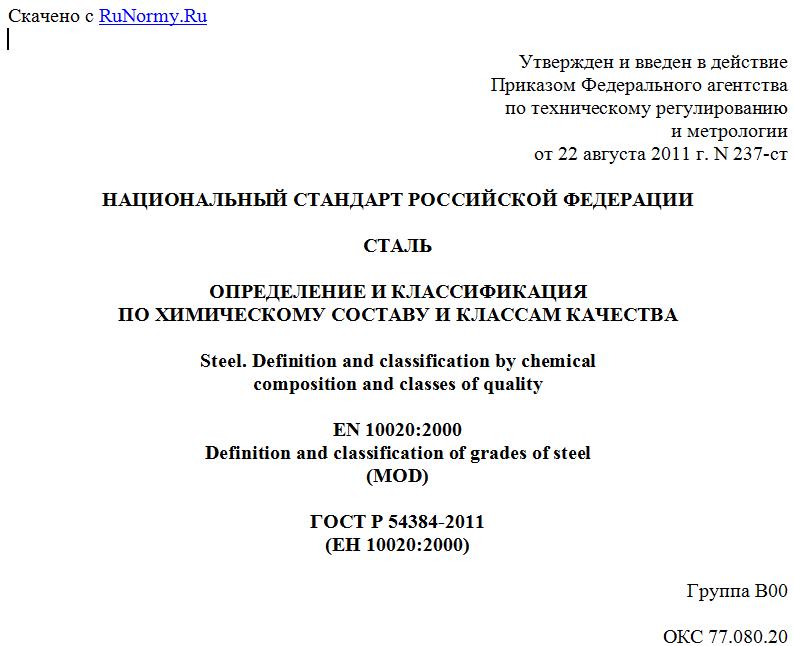

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 августа 2011 г. N 237-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СТАЛЬ
ОПРЕДЕЛЕНИЕ И КЛАССИФИКАЦИЯ
ПО ХИМИЧЕСКОМУ СОСТАВУ И КЛАССАМ КАЧЕСТВА
Steel. Definition and classification by chemical
composition and classes of quality
EN 10020:2000
Definition and classification of grades of steel
(MOD)
ГОСТ Р 54384-2011
(ЕН 10020:2000)
Группа В00
ОКС 77.080.20
01.040.77
Дата введения
1 марта 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Центральный научно-исследовательский институт черной металлургии им. И.П. Бардина" (ФГУП "ЦНИИчермет им. И.П. Бардина") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 375 "Металлопродукция из черных металлов и сплавов".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 августа 2011 г. N 237-ст.
4. Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту ЕН 10020:2000 "Определение и классификация марок стали" (EN 10020:2000 "Definition and classification of grades of steel") путем изменения отдельных фраз и слов, которые выделены в тексте курсивом; путем включения дополнительных технических требований, которые выделены вертикальной линией, расположенной на полях текста.
Наименование настоящего стандарта изменено относительно наименования указанного европейского регионального стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
Указанные технические отклонения направлены на учет особенностей национальной классификации сталей. Объяснение причин внесения технических отклонений приведено в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает определение термина "сталь" (раздел 2) и подразделяет стали:
- по химическому составу - на нелегированные, нержавеющие и другие легированные стали (раздел 3);
- по основным свойствам или области применения нелегированных, нержавеющих и других легированных сталей - на классы качества (раздел 4).
2. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
2.1. Сталь: материал &(сплав железа с углеродом)&, в котором массовая доля железа больше, чем массовая доля какого-либо другого элемента, а массовая доля углерода составляет менее 2%, и в состав которого входят также и другие химические элементы.
У небольшого количества хромистых сталей массовая доля углерода может превышать 2%. Обычно массовая доля углерода, равная 2%, является границей раздела между сталью и литейным чугуном.
3. Классификация стали по химическому составу
3.1. Эквивалентная массовая доля легирующих элементов
Классификация стали устанавливается стандартами или другими техническими документами на поставку продукции независимо от того, какая сталь фактически произведена, при условии, что ее химический состав удовлетворяет требованиям соответствующего стандарта.
3.1.1. Классификация стали основывается на предусмотренном конкретными стандартами или техническими документами химическом составе по анализу ковшевой пробы &(маркировочному анализу)& и устанавливается исходя из нижнего предела массовой доли каждого химического элемента.
3.1.2. Когда по конкретному химическому элементу, входящему в состав стали, кроме марганца, стандартом или другими техническими документами для анализа ковшевой пробы &(маркировочного анализа)& установлен только верхний предел массовой доли, классификацию стали по таблицам 1 и 2 необходимо выполнять, принимая во внимание только 70% верхнего предела. В отношении марганца следует руководствоваться сноской <a> к таблице 1.
Таблица 1
Предельные значения массовой доли
для разграничения между нелегированными
и легированными сталями по анализу ковшевой пробы
&(маркировочному анализу)&
------------------------------------------------T-------------------------¬
¦ Химический элемент ¦ Предельное значение ¦
+-----------T-----------------------------------+ массовой доли, % ¦
¦Обозначение¦ Наименование ¦ ¦
+-----------+-----------------------------------+-------------------------+
¦ Al ¦Алюминий ¦ 0,30 ¦
¦ B ¦Бор ¦ 0,0008 ¦
¦ Bi ¦Висмут ¦ 0,10 ¦
¦ Co ¦Кобальт ¦ 0,30 ¦
¦ Cr ¦Хром ¦ 0,30 ¦
¦ Cu ¦Медь ¦ 0,40 ¦
¦ La ¦Лантаноиды (каждый) ¦ 0,10 ¦
¦ Mn ¦Марганец ¦ 1,65 <a> ¦
¦ Mo ¦Молибден ¦ 0,08 ¦
¦ Nb ¦Ниобий ¦ 0,06 ¦
¦ Ni ¦Никель ¦ 0,30 ¦
¦ Pb ¦Свинец ¦ 0,40 ¦
¦ Se ¦Селен ¦ 0,10 ¦
¦ Si ¦Кремний ¦ &0,50& ¦
¦ Te ¦Теллур ¦ 0,10 ¦
¦ Ti ¦Титан ¦ 0,05 ¦
¦ V ¦Ванадий ¦ 0,10 ¦
¦ W ¦Вольфрам ¦ 0,30 ¦
¦ Zr ¦Цирконий ¦ 0,05 ¦
¦ ¦Другие элементы, кроме углерода, ¦ 0,10 ¦
¦ ¦фосфора, серы, азота (каждый) ¦ ¦
+-----------+-----------------------------------+-------------------------+
¦ <a> Когда для марганца установлен только верхний предел, этот¦
¦показатель должен быть 1,80%, и правило 70% не действует (3.1.2). ¦
L--------------------------------------------------------------------------
Таблица 2
Свариваемые легированные мелкозернистые стали.
Предельные значения массовой доли для подразделения стали
на качественную и специальную
--------------------------------T-----------------------------------------¬
¦ Химический элемент ¦ Предельное значение массовой доли, % ¦
+-------------T-----------------+ ¦
¦ Обозначение ¦ Наименование ¦ ¦
+-------------+-----------------+-----------------------------------------+
¦ Cr ¦Хром ¦ 0,50 ¦
¦ Cu ¦Медь ¦ 0,50 ¦
¦ Mn ¦Марганец ¦ 1,80 ¦
¦ Mo ¦Молибден ¦ 0,10 ¦
¦ Nb ¦Ниобий ¦ 0,08 ¦
¦ Ni ¦Никель ¦ 0,50 ¦
¦ Ti ¦Титан ¦ 0,12 ¦
¦ V ¦Ванадий ¦ 0,12 ¦
¦ Zr ¦Цирконий ¦ 0,12 ¦
