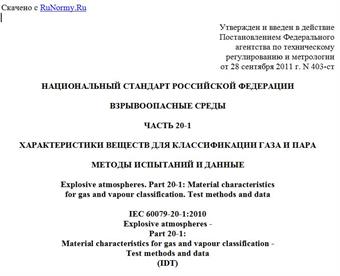

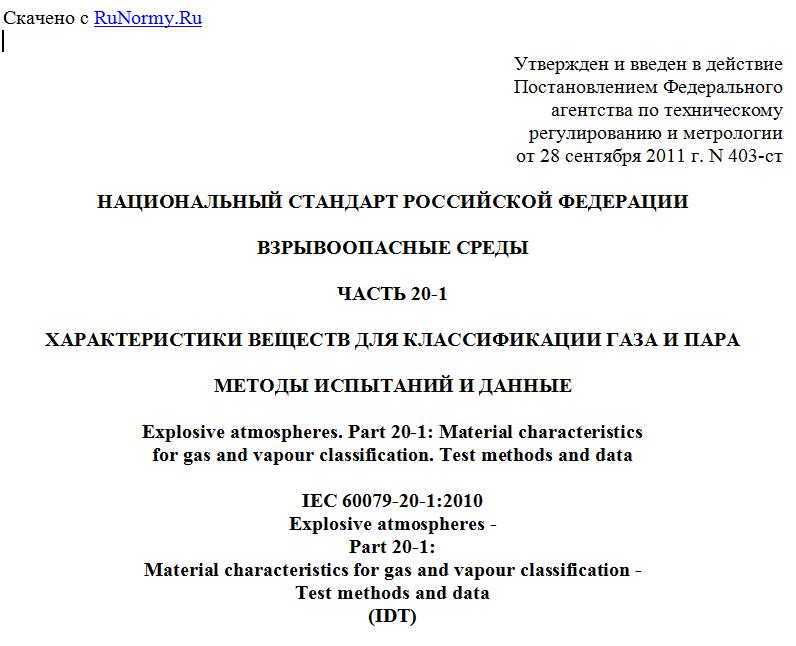

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВЗРЫВООПАСНЫЕ СРЕДЫ
ЧАСТЬ 20-1
ХАРАКТЕРИСТИКИ ВЕЩЕСТВ ДЛЯ КЛАССИФИКАЦИИ ГАЗА И ПАРА
МЕТОДЫ ИСПЫТАНИЙ И ДАННЫЕ
Explosive atmospheres. Part 20-1: Material characteristics
for gas and vapour classification. Test methods and data
IEC 60079-20-1:2010
Explosive atmospheres -
Part 20-1:
Material characteristics for gas and vapour classification -
Test methods and data
(IDT)
ГОСТ Р МЭК 60079-20-1-2011
Группа Е02
ОКС 29.260.20;
ОКСТУ 3402
Дата введения
1 июля 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой национальной организацией "Ex-стандарт" (АННО "Ex-стандарт") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 403 "Оборудование для взрывоопасных сред (Ex-оборудование)".
3. Утвержден и введен в действие Постановлением Федерального агентства по техническому регулированию и метрологии от 28 сентября 2011 г. N 403-ст.
4. Настоящий стандарт идентичен проекту международного стандарта МЭК 60079-20-1:2010 "Взрывоопасные среды. Часть 20-1: Характеристики веществ для классификации газа и пара. Методы испытаний и данные" (IEC 60079-20-1:2010 "Explosive atmospheres - Part 20-1: Material characteristics for gas and vapour classification - Test methods and data").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р 52350.1.1-2006.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт содержит полный аутентичный текст первого издания международного стандарта МЭК 60079-20-1:2010, включенного в международную систему сертификации МЭК Ex и европейскую систему сертификации на основе директивы 94/9 EC; его требования полностью соответствуют потребностям экономики страны и международным обязательствам Российской Федерации.
Настоящий стандарт входит в комплекс национальных стандартов на оборудование для взрывоопасных сред.
1. Область применения
Настоящий стандарт содержит руководство по классификации газов и паров и устанавливает метод определения безопасных экспериментальных максимальных зазоров (БЭМЗ) для газо- или паровоздушных смесей при нормальной температуре <1> и давлении, используемых при определении соответствующих групп оборудования. Настоящий метод не учитывает возможное воздействие помех на безопасные зазоры <2>.
--------------------------------
<1> Исключение делается для веществ, давление паров которых недостаточно, чтобы при нормальной температуре окружающей среды получить смеси необходимых концентраций. Чтобы получить необходимое давление пара для этих веществ, используется температура на 5 °C выше необходимой или на 50 °C выше температуры вспышки.
<2> Конструкция испытательного оборудования для определения безопасного зазора, отличающаяся от той, которая используется для определения соответствующей группы оболочки для конкретного газа, может отличаться от конструкции, описанной в настоящем стандарте. Например, могут различаться объем оболочки, ширина соединений, концентрации газа и расстояния между фланцами и любой наружной стенкой или преградой. Поскольку конструкция зависит от конкретных испытаний, которые будут проводиться, нецелесообразно давать рекомендации по конкретным требованиям к конструкции, однако в большинстве случаев будут использоваться общие принципы и меры предосторожности, изложенные в пунктах настоящего стандарта.
Настоящий стандарт устанавливает также метод испытаний для определения температуры самовоспламенения химически чистого пара или газа в воздухе при атмосферном давлении.
Значения химических и физических свойств веществ приведены в таблицах для помощи инженерам при выборе оборудования для взрывоопасных зон. Область применения данных была выбрана для применения оборудования во взрывоопасных средах с учетом стандартных методов измерений.
Примечания. 1. Данные в настоящем стандарте были взяты из нескольких источников, приведенных в библиографии.
2. Некоторые отклонения в данных могут быть при сравнении с источниками, но обычно несоответствие является незначительным и не имеет значения при выборе оборудования для взрывоопасных сред.
2. Нормативные ссылки
Приведенные ниже документы являются обязательными для применения настоящего стандарта. Для документов с датой опубликования применяют только указанные издания. В тех случаях, когда дата опубликования не указана, применяется последнее издание приведенного документа (включая любые поправки).
МЭК 60050-426. Международный электротехнический словарь. Часть 426. Электрооборудование для взрывоопасных сред (IEC 60050-426. International electrotechnical vocabulary. Chapter 426. Electric equipment for explosive atmospheres)
МЭК 60079-11. Взрывоопасные среды - Часть 11: Оборудование с видом взрывозащиты "искробезопасная электрическая цепь "i" (IEC 60079-11. Explosive atmospheres - Part 11: Equipment protection by intrinsic safety "i")
МЭК 60079-14. Взрывоопасные среды - Часть 14: Проектирование, выбор и монтаж электрических установок (IEC 60079-14. Explosive atmospheres - Part 14: Electrical installations design, selection and erection).
3. Термины и определения
В настоящем стандарте приведены следующие термины с соответствующими определениями.
Примечание. Для терминов более общего характера необходимо использовать определения МЭК 60050 (426) или других соответствующих частей МЭС (Международного электротехнического словаря).
3.1. Воспламенение от нагретой поверхности (самовоспламенение) (ignition by hot surface (auto-ignition): реакция в испытательной колбе (см. 7.2.2), сопровождающаяся появлением пламени и (или) взрывом, для которой время задержки воспламенения не превышает 5 мин.
3.2. Время задержки воспламенения (ignition delay time): период времени между появлением источника воспламенения и фактическим воспламенением.
3.3. Температура самовоспламенения (auto-ignition temperature AIT): наименьшая температура нагретой поверхности, при которой происходит самовоспламенение горючего газа или пара в смеси с воздухом или инертным газом при указанных испытательных условиях.
3.4. Безопасный экспериментальный максимальный зазор; БЭМЗ (maximum eal safe gap; MESG): максимальный зазор между двумя частями внутренней камеры, который при указанных выше испытательных условиях препятствует воспламенению внешней смеси газа через дорожку воспламенения длиной 25 мм при воспламенении внутренней смеси для всех концентраций газа или пара в воздухе.
3.5. Минимальный воспламеняющий ток; МТВ (minimum igniting current, MIC): минимальный ток в резистивных и индуктивных цепях, который вызывает воспламенение взрывоопасной испытательной смеси в искрообразующем механизме согласно МЭК 60079-11.
4. Классификация газов и паров
4.1. Общие требования
Газы и пары могут быть классифицированы в соответствии с группой и подгруппой оборудования, применяемого в конкретной взрывоопасной среде.
Общие принципы, применяемые при составлении перечня газов и паров, представленного в таблице Приложения B, приведены ниже.
4.2. Классификация согласно безопасным экспериментальным максимальным зазорам (БЭМЗ)
Газы и пары могут быть классифицированы согласно их безопасному экспериментальному максимальному зазору по категориям, соответствующим группам оборудования I, IIA, IIB и IIC.
Примечание. Стандартный метод определения БЭМЗ основан на применении испытательного оборудования согласно 6.2, для предварительной классификации можно использовать определение БЭМЗ в сферической камере объемом 8 дм3 с поджиганием вблизи фланцевого зазора.
Группы оборудования для взрывоопасных газовых сред:
I - для использования в подземных горных выработках, опасных по рудничному газу (метан подземных выработок);
II - для применения во взрывоопасных газовых средах, кроме подземных горных выработок, опасных по рудничному газу.
Установлены следующие категории взрывоопасности смесей, соответствующих подгруппам оборудования группы II в зависимости от БЭМЗ:
IIA - БЭМЗ >= 0,9 мм;
IIB - БЭМЗ более 0,5 мм, но менее 0,9 мм;
IIC - БЭМЗ <= 0,5 мм.
Примечания. 1. Для газов и быстро испаряющихся жидкостей БЭМЗ применяется (или корректируется к) при температуре 20 °C.
2. Если необходимо определить БЭМЗ при значениях температуры выше значений температуры окружающей среды, то используется температура на 5 °C выше значения, которое необходимо для получения соответствующего давления пара или на 50 °C выше температуры вспышки. Это значение БЭМЗ приведено в таблице Приложения B, и классификация группы оборудования проводится на основе этого результата.
