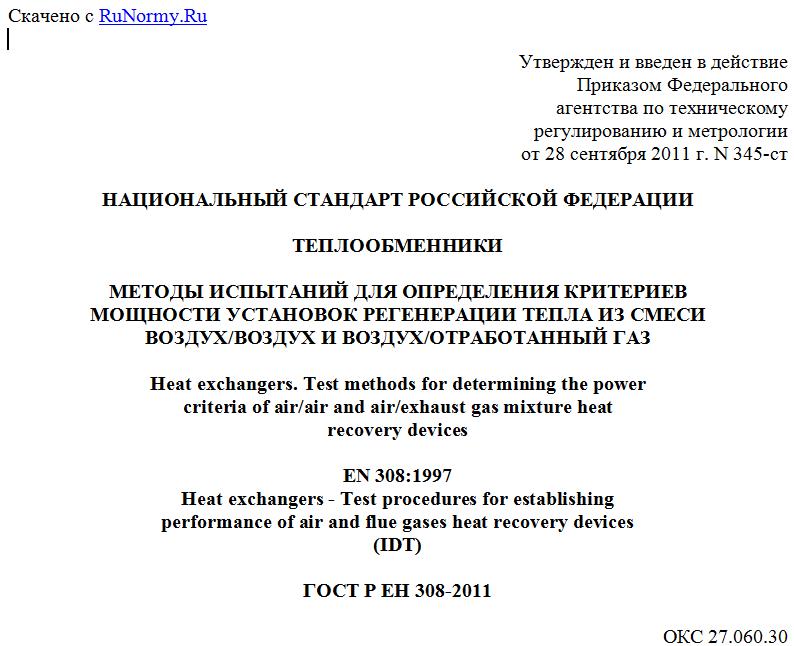

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕПЛООБМЕННИКИ
МЕТОДЫ ИСПЫТАНИЙ ДЛЯ ОПРЕДЕЛЕНИЯ КРИТЕРИЕВ
МОЩНОСТИ УСТАНОВОК РЕГЕНЕРАЦИИ ТЕПЛА ИЗ СМЕСИ
ВОЗДУХ/ВОЗДУХ И ВОЗДУХ/ОТРАБОТАННЫЙ ГАЗ
Heat exchangers. Test methods for determining the power
criteria of air/air and air/exhaust gas mixture heat
recovery devices
EN 308:1997
Heat exchangers - Test procedures for establishing
performance of air and flue gases heat recovery devices
(IDT)
ГОСТ Р ЕН 308-2011
ОКС 27.060.30
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1 ПОДГОТОВЛЕН Некоммерческим партнерством "Инновации в электроэнергетике" (НП "ИНВЭЛ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4, Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 39 "Энергосбережение, энергетическая эффективность, энергоменеджмент"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2011 г. N 345-ст
4 Настоящий стандарт идентичен международному стандарту ЕН 308:1997 "Теплообменники. Методы испытаний для определения рабочих характеристик установок регенерации тепла воздух/воздух и воздух/газ" (EN 308:1997 "Heat exchangers - Test procedures for establishing performance of air and flue gases heat recovery devices")
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5)
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт является одним из серии "Теплообменники".
В настоящем стандарте регламентируются основные методы лабораторных испытаний (методы измерений, режимы испытаний и методики расчетов) по определению характеристик и показателей эффективности установок регенерации тепла в системах кондиционирования воздуха, проводимых с целью подтверждения значений величин, указанных производителями оборудования.
1 Область применения
Настоящий стандарт распространяется на регенеративные установки систем вентиляции и кондиционирования воздуха в помещениях с теплообменными аппаратами воздух/воздух или на теплообменниках, использующих продукты сгорания (уходящие газы) местных отопительных устройств зданий (за исключением относящихся к технологическим процессам), для определения их эксплуатационных характеристик.
В целях унификации определение "удаляемый воздух" может также распространяться на упомянутые выше продукты сгорания.
Настоящий стандарт может использоваться для проведения испытаний установок регенерации тепла, которые в соответствии с ЕН 247 включают в себя теплообменник, установленный в корпусе, содержащий соединительные фланцы, необходимые для подачи воздуха, и в некоторых случаях - вентиляторы и насосы без каких-либо дополнительных элементов системы кондиционирования воздуха.
Настоящий стандарт применяется к следующим теплообменникам:
- категория I - Регенеративные установки;
- категория II - Регенеративные установки тепла с промежуточным жидким теплоносителем;
- категория IIa - Регенеративные установки без фазового перехода;
- категория IIb - Регенеративные установки с фазовым переходом промежуточного теплоносителя;
- категория III - Регенераторы (содержащие теплоаккумулирующую массу);
- категория IIIa - Регенераторы негигроскопические;
- категория IIIb - Регенераторы гигроскопические.
Регенеративные установки тепла с теплообменниками и промежуточным жидким теплоносителем без фазового перехода (категория IIa) должны подвергаться испытаниям в комплекте с насосом и соединяющими трубопроводами между теплообменниками.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты, принимаемые с учетом последних изменений:
ЕН 247:1997 Теплообменники. Терминология
ЕН 305:1997 Теплообменники. Определение эксплуатационных характеристик и общая методика испытаний для установления эксплуатационных характеристик всех типов теплообменников
ЕН 306:1997 Теплообменники. Методы определения параметров производительности
ЕН 307:1998 Теплообменники. Руководящие положения для подготовки инструкции по установке, эксплуатации и техническому обслуживанию необходимых для сохранения эксплуатационных характеристик каждого типа теплообменника
3 Термины и определения, обозначения и сокращения
3.1 Термины и определения
В настоящем стандарте приняты термины в соответствии с ЕН 247, а также следующие термины с соответствующими определениями:
3.1.1 установка регенерации тепла (регенеративные установки): Теплообменник или комбинация теплообменников, которые обеспечивают передачу тепла и в некоторых случаях - влажности между потоками удаляемого и подаваемого в помещение воздуха под действием разницы температуры и влажности.
Регенеративные установки, как правило, располагаются в корпусах, оснащенных внешними соединительными фланцами, предназначенными для соединения с внешними воздуховодами.
Установки регенерации тепла подразделяются на три категории согласно разделу 1.
3.1.2 массовый расход qmn: Расход удаляемого воздуха на входе в установку, используемый в качестве значения опорной величины при испытаниях, устанавливаемый производителем.
3.1.3 внешние утечки: Утечки теплоносителя из установки регенерации тепла в окружающую среду или при заборе воздуха из нее.
3.1.4 внутренние утечки: Протечки между первичным и вторичным воздушными потоками в установке регенерации тепла.
Внутренние утечки по удаляемому воздуху - это протечки удаляемого воздуха к воздуху, подаваемому в помещение.
3.1.5 утечки захвата: Перенос удаляемого воздуха к подаваемому воздуху в регенераторе категории III, работающем при избыточном давлении со стороны подаваемого воздуха.
3.1.6 потери давления: Снижение давления теплоносителя в установке регенерации, обусловленное преодолением гидравлического сопротивления по тракту.
3.2 Обозначения и сокращения
В настоящем стандарте применены следующие обозначения и сокращения:
a - концентрация, 1·10-6;
n - частота вращения, мин-1;
x - режим влажности, кг воды/кг сухого воздуха;
dn - диаметр трубопровода, в котором падение давления равно падению давления в фактическом трубопроводе при той же скорости воздуха, мм;
- динамическая вязкость, в кг·м-1·с-1;
qmn - номинальный массовый расход воздуха в установке, указанный производителем, кг·с-1;
qm1 - массовый расход удаляемого воздуха, кг·с-1;
qm2 - массовый расход подаваемого в помещение воздуха, кг·с-1;
qmen - массовый расход утечек в окружающую среду при отрицательных давлениях, кг·с-1;
qmep - массовый расход утечек в окружающую среду при положительных давлениях, кг·с-1;
qmco - массовый расход захватывания, кг·с-1;
qmil - массовый расход протечек, кг·с-1;
- потери давления по удаляемому воздуху, Па;
- потери давления по подаваемому воздуху, Па;
- температурный коэффициент эффективности;
- гигрометрический коэффициент эффективности;
tw - температура влажного термометра, °C;
21 - вход подаваемого воздуха;
22 - выход подаваемого воздуха;
11 - вход удаляемого воздуха;
12 - выход удаляемого воздуха.
В настоящем стандарте используются следующие подстрочные индексы для идентификации параметров:
n - номинальный;
en - внешние утечки при отрицательном давлении;
ep - внешние утечки при положительном давлении;
il - внутренние утечки;
