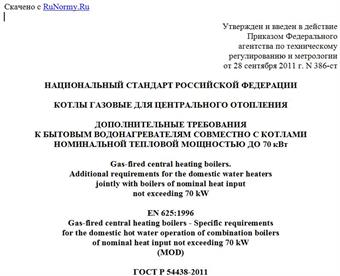

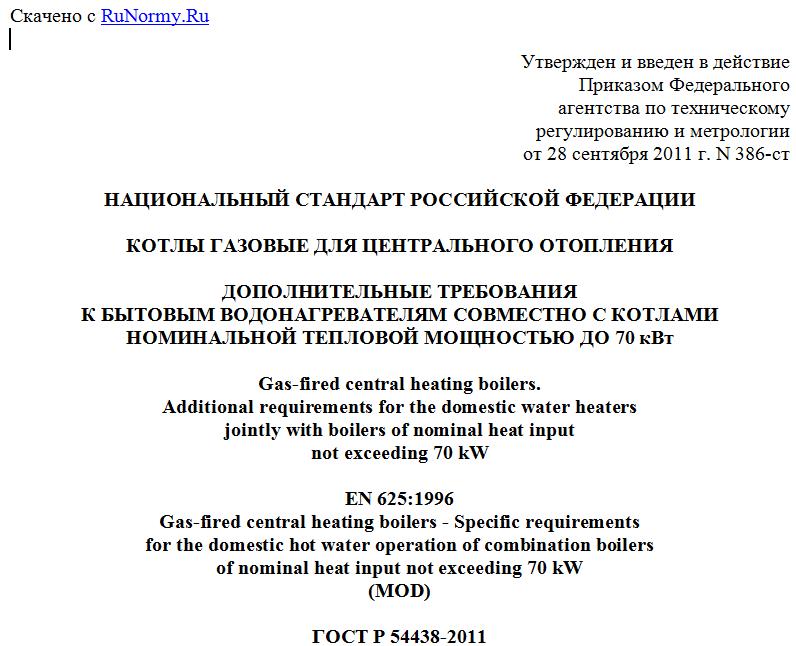

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 сентября 2011 г. N 386-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОТЛЫ ГАЗОВЫЕ ДЛЯ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ
К БЫТОВЫМ ВОДОНАГРЕВАТЕЛЯМ СОВМЕСТНО С КОТЛАМИ
НОМИНАЛЬНОЙ ТЕПЛОВОЙ МОЩНОСТЬЮ ДО 70 кВт
Gas-fired central heating boilers.
Additional requirements for the domestic water heaters
jointly with boilers of nominal heat input
not exceeding 70 kW
EN 625:1996
Gas-fired central heating boilers - Specific requirements
for the domestic hot water operation of combination boilers
of nominal heat input not exceeding 70 kW
(MOD)
ГОСТ Р 54438-2011
(ЕН 625:1996)
ОКП 49 3112;
ОКС 91.140.10
91.140.65
Дата введения
1 июля 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ") и Обществом с ограниченной ответственностью "Сертификационно-испытательный центр электротехнических изделий и газового оборудования" (ООО "СИЦ ЭТИГАЗ") на основе аутентичного перевода на русский язык стандарта, указанного в пункте 4, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ").
2. Внесен Техническим комитетом по стандартизации ТК 345 "Аппаратура бытовая, работающая на жидком, твердом и газообразном видах топлива".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2011 г. N 386-ст.
4. Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту EN 625:1996 "Котлы газовые центрального отопления. Специальные требования по производству горячей воды для бытовых нужд комбинированными котлами номинальной тепловой мощностью до 70 кВт" (EN 625:1996 "Gas-fired central heating boilers - Specific requirements for the domestic hot water operation of combination boilers of nominal heat input not exceeding 70 kW") путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного европейского регионального стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
Исключено приложение ZA (справочное) о взаимосвязи европейского регионального стандарта с Директивой ЕС.
Введено дополнительное Приложение ДА о связи настоящего европейского стандарта и обязательных требований положений Директив ЕС.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт дополняет ГОСТ Р 51733 и устанавливает дополнительные требования и методы испытаний конструкции, безопасности работы, рационального использования энергии, пригодности к использованию по назначению, классификации и маркировки комбинированных котлов, предназначенных для производства горячей воды для бытовых нужд.
Горячая вода для бытовых нужд производится по проточному или накопительному принципу. Производство горячей воды для бытовых нужд осуществляется интегрировано или совместно, при этом оборудование реализуется как единое устройство (далее - устройство).
Настоящий стандарт не распространяется на котлы и водонагреватели, имеющие несколько нагревательных блоков, эксплуатация которых осуществляется отдельно, предназначенные для присоединения к общей дымовой трубе.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51733-2001. Котлы газовые центрального отопления, оснащенные атмосферными горелками, номинальной тепловой мощностью до 70 кВт. Требования безопасности и методы испытаний (ЕН 297:1994 "Газовые котлы центрального отопления. Котлы типов и , оснащенные горелками низкого давления, с номинальной подводимой теплотой, не превышающей 70 кВт", MOD)
ГОСТ Р 52318-2005. Трубы медные круглого сечения для воды и газа. Технические условия (ЕН 1057:1996 "Медь и медные сплавы. Бесшовные медные трубы круглого сечения для воды и газа в отопительных и очистных сооружениях", NEQ)
ГОСТ 6211-81. Основные нормы взаимозаменяемости. Резьба трубная коническая
ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Комбинированный котел: котел, предназначенный как для центрального отопления, так и для горячего водоснабжения.
В зависимости от способа подготовки горячей воды для бытовых нужд комбинированные котлы подразделяются на:
комбинированный котел проточного типа: комбинированный котел, непрерывно осуществляющий горячее водоснабжение с удельным расходом D;
комбинированный котел накопительного типа: комбинированный котел, периодически осуществляющий горячее водоснабжение с удельным расходом D.
3.2. Летний режим работы: режим работы, при котором котел подготавливает воду только для горячего водоснабжения.
3.3. Удельный расход D, дм3/мин: расход горячей воды для бытовых нужд, заявленный производителем, при средней температуре ее нагрева на 30 °C за два последовательных цикла включения водоразбора.
3.4. Номинальная подводимая тепловая мощность , кВт: значение подводимой тепловой мощности горячего водоснабжения, указанное производителем.
3.5. Максимальное рабочее давление воды , МПа: максимальное давление воды в контуре горячего водоснабжения, заявленное производителем.
3.6. Резервуар: емкость для хозяйственно-бытовой воды.
3.7. Термоаккумулятор: резервуар, в котором хозяйственно-бытовая вода протекает через теплообменник, расположенный внутри бака с горячей водой.
3.8. Предохранительный клапан: клапан, автоматически открывающийся при определенной температуре, но не более 100 °C для отвода горячей хозяйственно-бытовой воды.
3.9. Пропорциональное регулирование подготовки горячей воды для бытовых нужд: регулирование, при котором расход газа осуществляется пропорционально расходу горячей воды для бытовых нужд, при этом коэффициент пропорциональности может регулироваться.
3.10. Термостатическое регулирование подготовки горячей воды для бытовых нужд: регулирование, при котором расход газа изменяется с помощью терморегулятора (термостата), контролирующего температуру горячей воды для бытовых нужд, настройки терморегулятора могут регулироваться.
3.11. Терморегулятор: устройство, поддерживающее заданную температуру воды в резервуаре или термоаккумуляторе.
4. Требования к конструкции
Проверка устройства на соответствие требованиям к конструкции проводится путем визуального осмотра котла и, при возможности, резервуара, а также путем проверки технической документации.
4.1. Материалы и методы изготовления компонентов водяного контура
Материалы должны соответствовать условиям использования, применяться по назначению и при максимальном давлении воды, указанном производителем.
Требования к теплоизоляции и ее использованию, установленные в ГОСТ Р 51733, применяются только к частям водонагревателя, которые могут контактировать с открытым огнем или расположены в непосредственной близости от тракта продуктов сгорания.
Материалы, контактирующие с водой для бытовых нужд, не должны влиять на вкусовые и санитарные качества воды.
Контур горячего водоснабжения должен быть полностью выполнен из нержавеющих материалов или защищен от коррозии.
4.2. Соединения водяного контура
Резьбовые соединения должны соответствовать требованиям ГОСТ 6357 или ГОСТ 6211.
Если в качестве соединений используются медные трубы, то концы труб должны соответствовать требованиям ГОСТ Р 52318.
Конструкция водяного контура должна обеспечивать слив воды без отсоединения его от коммуникаций в соответствии с инструкциями производителя.
4.3. Герметичность водяного контура
Контур горячего водоснабжения и нагревательный контур должны быть выполнены раздельно. Если исполнительный механизм или регулятор оборудован скользящим валом или перемычкой, соединенной с диафрагмой, которая разделяет:
- газовый тракт и нагревательный контур;
- нагревательный контур и контур горячего водоснабжения;
- газовый тракт и контур горячего водоснабжения,
то полость, расположенная между регулятором и диафрагмой одного из этих контуров, должна иметь дыхательное отверстие.
Площадь дыхательного отверстия должна быть не менее 19 мм2, при этом должна быть обеспечена возможность ввода щупа диаметром 3,5 мм.
4.4. Устройства регулировки, управления и защиты
При необходимости контур горячего водоснабжения оборудуют устройствами регулировки и защиты по ГОСТ Р 51733 (подраздел 2.2).
Резервуар оборудуют прибором для регулировки температуры воды. Данный прибор должен поддерживать температуру воды на уровне, достаточном для предотвращения появления и развития бактерий (см. 5.2.3.3).
