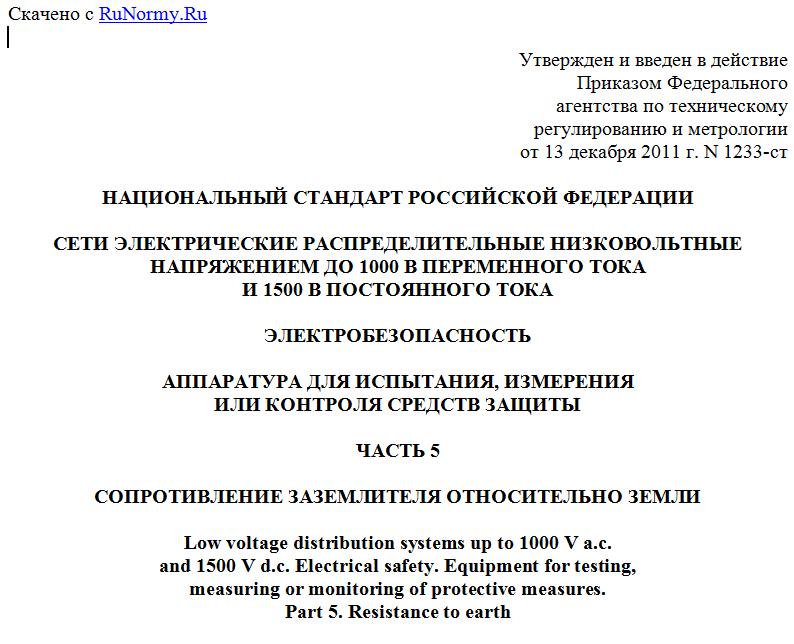

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СЕТИ ЭЛЕКТРИЧЕСКИЕ РАСПРЕДЕЛИТЕЛЬНЫЕ НИЗКОВОЛЬТНЫЕ
НАПРЯЖЕНИЕМ ДО 1000 В ПЕРЕМЕННОГО ТОКА
И 1500 В ПОСТОЯННОГО ТОКА
ЭЛЕКТРОБЕЗОПАСНОСТЬ
АППАРАТУРА ДЛЯ ИСПЫТАНИЯ, ИЗМЕРЕНИЯ
ИЛИ КОНТРОЛЯ СРЕДСТВ ЗАЩИТЫ
ЧАСТЬ 5
СОПРОТИВЛЕНИЕ ЗАЗЕМЛИТЕЛЯ ОТНОСИТЕЛЬНО ЗЕМЛИ
Low voltage distribution systems up to 1000 V a.c.
and 1500 V d.c. Electrical safety. Equipment for testing,
measuring or monitoring of protective measures.
Part 5. Resistance to earth
IEC 61557-5:2007
Electrical safety in low voltage distribution systems
up to 1000 V a.c. and 1500 V d.c. - Equipment for testing,
measuring or monitoring of protective measures - Part 5:
Resistance to earth
(MOD)
ГОСТ Р 54127-5-2011
(МЭК 61557-5:2007)
Группа П01
ОКП 42 0000;
ОКС 17.220.20
29.080.01
29.240.01
Дата введения
1 сентября 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "НИИ Электромера" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 233 "Измерительная аппаратура для электрических и электромагнитных величин".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1233-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 61557-5:2007 "Электробезопасность в низковольтных распределительных сетях напряжением до 1000 В переменного тока и 1500 В постоянного тока. Аппаратура для испытания, измерения или контроля средств защиты. Часть 5. Сопротивление заземлителя относительно земли" (IEC 61557-5:2007 "Electrical safety in low voltage distribution systems up to 1000 V a.c. and 1500 V d.c. - Equipment for testing, measuring or monitoring of protective measures - Part 5: Resistance to earth").
В настоящем стандарте отдельные терминологические статьи изменены по отношению к тексту примененного международного стандарта. Внесение указанных технических отклонений направлено на учет требований рекомендаций по метрологии РМГ 29-99 "Государственная система обеспечения единства измерений. Метрология. Основные термины и определения". Текст измененных терминологических статей выделен в стандарте курсивом с подчеркиванием сплошной горизонтальной линией.
Ссылки на международные стандарты заменены выделенными курсивом ссылками на соответствующие им национальные стандарты.
В стандарт дополнительно введен элемент "Библиография" с указанием в нем основного стандарта МЭК на указанную продукцию.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
5. Взамен ГОСТ Р МЭК 61557-5-2008.
6. В настоящем стандарте часть его содержания может быть объектом патентных прав.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает требования к аппаратуре, предназначенной для измерения сопротивления заземлителя относительно земли путем использования напряжения переменного тока (далее - измерительная аппаратура).
Настоящий стандарт должен применяться совместно с &ГОСТ Р 54127-1&.
Примечание. Приведенное выше дополнительное по отношению к стандарту [1] требование направлено на увязку требований настоящего стандарта с &ГОСТ Р 54127-1&, т.к. настоящий стандарт является частным по отношению к нему.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52319-2005 (МЭК 61010-1:2001). Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования &(МЭК 61010-1:2001, MOD)&
ГОСТ Р 54127-1-2010 (МЭК 61557-1:2007). Сети электрические распределительные низковольтные напряжением до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 1. Общие требования &(МЭК 61557-1:2007, MOD)&.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по &ГОСТ Р 54127-1&, а также следующие термины с соответствующими определениями:
3.1. Напряжение помех последовательного вида (series interference voltage): внешнее напряжение, наложенное на измеряемое напряжение.
3.2. Вспомогательный заземляющий электрод (auxiliary earth electrode): дополнительный заземляющий электрод для тока, требующегося для измерения.
3.3. Сопротивление вспомогательного заземляющего электрода (auxiliary earth electrode resistance) : сопротивление дополнительного заземляющего электрода, через который протекает электрический ток, требующийся для измерения.
3.4. Зонд (probe): дополнительный заземляющий электрод, используемый в качестве зонда для выборочного контроля потенциалов во время измерений.
3.5. Сопротивление зонда (probe resistance) : сопротивление дополнительного заземляющего электрода, используемого в качестве зонда для выборочного контроля потенциалов во время измерений.
4. Требования
Требования к измерительной аппаратуре - по &ГОСТ Р 54127-1&, а также следующие требования.
4.1. Выходное напряжение между зажимами E и H должно быть напряжением переменного тока без постоянной составляющей.
Частота и форма сигнала должны быть такими, чтобы электрические помехи, в частности от установок, работающих на частоте сети электропитания, не оказывали чрезмерного влияния на результаты измерений.
4.2. Если максимальная приведенная #погрешность# измерительной аппаратуры в рабочих условиях применения в пределах диапазона измерений в результате воздействия напряжений помех от распределительных сетей в виде напряжений переменного или постоянного тока превышает значения, указанные в 4.3, это должно быть указано изготовителем в руководстве по эксплуатации на измерительную аппаратуру.
4.3. Максимальная приведенная #погрешность# измерительной аппаратуры в рабочих условиях применения в пределах диапазона измерений не должна превышать +/- 30% измеренного значения, принятого в качестве нормирующего в соответствии с таблицей 1. Указанная #погрешность# должна быть маркирована на измерительной аппаратуре или указана в нормативных документах на нее.
Таблица 1
Определение #погрешности# измерительной аппаратуры
в рабочих условиях применения
--------------T-----------------------------T--------T--------------T-----¬
¦ Основная ¦ Нормальные условия ¦Обозна- ¦ Требование ¦Тип ¦
¦#погрешность#¦ или заданная изготовителем ¦чение ¦или испытание ¦испы-¦
¦ или ¦ рабочая область ¦ ¦ ¦тания¦
¦ влияющая ¦ ¦ ¦ ¦ ¦
¦ величина ¦ ¦ ¦ ¦ ¦
+-------------+-----------------------------+--------+--------------+-----+
¦ Основная ¦ Нормальные условия ¦ A ¦ По настоящему¦ R ¦
¦#погрешность#¦ ¦ ¦стандарту, ¦ ¦
¦ ¦ ¦ ¦пункт 6.1 ¦ ¦
