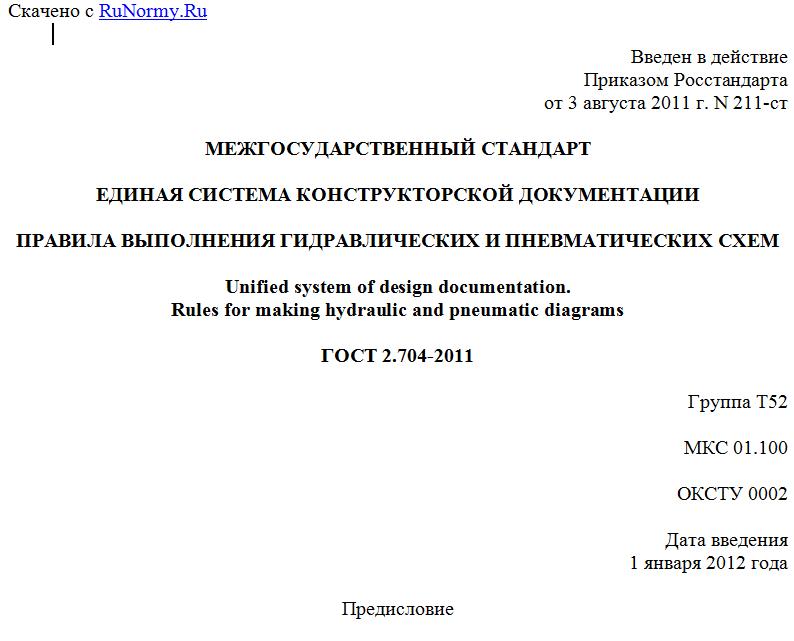

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ПРАВИЛА ВЫПОЛНЕНИЯ ГИДРАВЛИЧЕСКИХ И ПНЕВМАТИЧЕСКИХ СХЕМ
Unified system of design documentation.
Rules for making hydraulic and pneumatic diagrams
ГОСТ 2.704-2011
Группа Т52
МКС 01.100
ОКСТУ 0002
Дата введения
1 января 2012 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ"). Автономной некоммерческой организацией "Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО НИЦ CALS-технологий "Прикладная логистика").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 мая 2011 г. N 39).
За принятие стандарта проголосовали:
----------------------T-----------------T---------------------------------¬
¦Краткое наименование ¦Код страны по МК ¦ Сокращенное наименование ¦
¦ страны по ¦(ИСО 3166) 004-97¦ национального органа ¦
¦МК (ИСО 3166) 004-97 ¦ ¦ по стандартизации ¦
+---------------------+-----------------+---------------------------------+
¦ Азербайджан ¦ AZ ¦ Азстандарт ¦
¦ Армения ¦ AM ¦ Минэкономики Республики Армения ¦
¦ Беларусь ¦ BY ¦ Госстандарт Республики Беларусь ¦
¦ Казахстан ¦ KZ ¦ Госстандарт Республики Казахстан¦
¦ Кыргызстан ¦ KG ¦ Кыргызстандарт ¦
¦ Молдова ¦ MD ¦ Молдова-Стандарт ¦
¦ Российская Федерация¦ RU ¦ Росстандарт ¦
¦ Таджикистан ¦ TJ ¦ Таджикстандарт ¦
¦ Узбекистан ¦ UZ ¦ Узстандарт ¦
¦ Украина ¦ UA ¦ Госпотребстандарт Украины ¦
L---------------------+-----------------+----------------------------------
4. Приказом Федерального агентства по техническому регулированию и метрологии от 3 августа 2011 г. N 211-ст межгосударственный стандарт ГОСТ 2.704-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2012 г.
5. Взамен ГОСТ 2.704-76.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт устанавливает правила выполнения гидравлических и пневматических схем изделий всех отраслей промышленности.
На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты на выполнение гидравлических и пневматических схем изделий конкретных видов техники с учетом их специфики.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.051-2006 Единая система конструкторской документации. Электронные документы. Общие положения
ГОСТ 2.053-2006 Единая система конструкторской документации. Электронная структура изделия. Общие положения
ГОСТ 2.701-2008 Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению
ГОСТ 17398-72 Насосы. Термины и определения
ГОСТ 17752-81 Гидропривод объемный и пневмопривод. Термины и определения
ГОСТ 19587-74 Передачи гидродинамические. Термины и определения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1. В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1.
--------------------------------------------------------------------------¬
¦ Линия взаимосвязи: отрезок линии, указывающей на наличие связи между¦
¦функциональными частями изделия. ¦
¦ [ГОСТ 2.701-2008, статья 3.3] ¦
L--------------------------------------------------------------------------
3.1.2.
--------------------------------------------------------------------------¬
¦ Обозначение элемента (позиционное обозначение): обязательное¦
¦обозначение, присваиваемое каждой части объекта и содержащее информацию о¦
¦виде части объекта, ее номер и, при необходимости, указание о функции¦
¦данной части в объекте. ¦
¦ [ГОСТ 2.710-81, приложение 2, пункт 3, таблица 2, пункт 3] ¦
L--------------------------------------------------------------------------
3.1.3.
--------------------------------------------------------------------------¬
¦ Установка: условное наименование объекта в энергетических¦
¦сооружениях, на которой выпускается схема. ¦
¦ [ГОСТ 2.701-2008, статья 3.9] ¦
L--------------------------------------------------------------------------
3.1.4.
--------------------------------------------------------------------------¬
¦ Устройство: совокупность элементов, представляющая единую¦
¦конструкцию. ¦
¦ [ГОСТ 2.701-2008, статья 3.6] ¦
L--------------------------------------------------------------------------
3.1.5.
--------------------------------------------------------------------------¬
¦ Функциональная группа: совокупность элементов, выполняющих в изделии¦
¦определенную функцию и не объединенных в единую конструкцию. ¦
¦ [ГОСТ 2.701-2008, статья 3.7] ¦
L--------------------------------------------------------------------------
3.1.6.
--------------------------------------------------------------------------¬
¦ Функциональная цепь: совокупность элементов, функциональных групп и¦
¦устройств (или совокупность функциональных частей) с линиями¦
¦взаимосвязей, образующих канал или тракт определенного назначения. ¦
¦ [ГОСТ 2.701-2008, статья 3.8] ¦
L--------------------------------------------------------------------------
3.1.7.
--------------------------------------------------------------------------¬
¦ Элемент схемы: составная часть схемы, которая выполняет определенную¦
¦функцию в изделии (установке) и не может быть разделена на части, имеющие¦
¦самостоятельное назначение и собственные условные обозначения. ¦
¦ [ГОСТ 2.701-2008, статья 3.5] ¦
L--------------------------------------------------------------------------
3.2. В настоящем стандарте применены следующие сокращения:
УГО - условные графические обозначения;
ЭСИ - электронная структура изделия;
КД - конструкторский документ.
Для просмотра документа целиком скачайте его >>>
