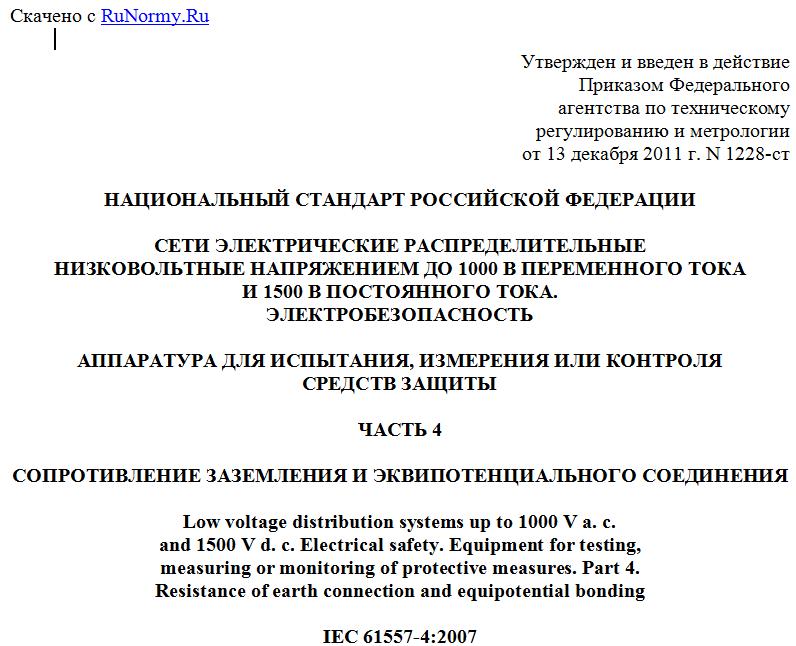

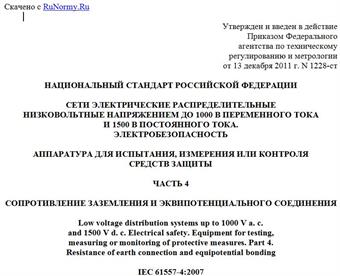

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1228-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СЕТИ ЭЛЕКТРИЧЕСКИЕ РАСПРЕДЕЛИТЕЛЬНЫЕ
НИЗКОВОЛЬТНЫЕ НАПРЯЖЕНИЕМ ДО 1000 В ПЕРЕМЕННОГО ТОКА
И 1500 В ПОСТОЯННОГО ТОКА.
ЭЛЕКТРОБЕЗОПАСНОСТЬ
АППАРАТУРА ДЛЯ ИСПЫТАНИЯ, ИЗМЕРЕНИЯ ИЛИ КОНТРОЛЯ
СРЕДСТВ ЗАЩИТЫ
ЧАСТЬ 4
СОПРОТИВЛЕНИЕ ЗАЗЕМЛЕНИЯ И ЭКВИПОТЕНЦИАЛЬНОГО СОЕДИНЕНИЯ
Low voltage distribution systems up to 1000 V a. c.
and 1500 V d. c. Electrical safety. Equipment for testing,
measuring or monitoring of protective measures. Part 4.
Resistance of earth connection and equipotential bonding
IEC 61557-4:2007
Electrical safety in low voltage distribution systems
up to 1000 V a. c. and 1500 V d. c. Equipment for testing,
measuring or monitoring of protective measures - Part 4:
Resistance of earth connection and equipotential bonding
(MOD)
ГОСТ Р 54127-4-2011
(МЭК 61557-4:2007)
Группа П01
ОКС 17.220.20;
29.080.01;
29.240.01
ОКП 42 0000
Дата введения
1 сентября 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "НИИ Электромера" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 233 "Измерительная аппаратура для электрических и электромагнитных величин".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1228-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 61557-4:2007 "Электробезопасность в низковольтных распределительных сетях напряжением до 1000 В переменного тока и 1500 В постоянного тока. Аппаратура для испытания, измерения или контроля средств защиты. Часть 4. Сопротивление заземления и эквипотенциального соединения" (IEC 61557-4:2007 "Electrical safety in low voltage distribution systems up to 1000 V a. c. and 1500 V d. c. Equipment for testing, measuring or monitoring of protective measures - Part 4: Resistance of earth connection and equipotential bonding").
В настоящем стандарте отдельные терминологические статьи изменены по отношению к тексту примененного международного стандарта. Внесение указанных технических отклонений направлено на учет требований рекомендаций по метрологии РМГ 29-99 "Государственная система обеспечения единства измерений. Метрология. Основные термины и определения". Текст измененных терминологических статей выделен в стандарте курсивом с подчеркиванием сплошной горизонтальной линией.
Ссылки на международные стандарты заменены выделенными курсивом ссылками на соответствующие им национальные стандарты.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
5. Взамен ГОСТ Р МЭК 61557-4-2005.
6. В настоящем стандарте часть его содержания может быть объектом патентных прав.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает требования к аппаратуре, предназначенной для измерения сопротивления заземляющих проводников, защитных заземляющих проводников и проводников для эквипотенциального соединения, включая их соединения и зажимы, с индикацией измеренного значения или индикацией его пределов (далее - измерительная аппаратура).
Настоящий стандарт должен применяться совместно с &ГОСТ Р 54127-1&.
Примечание. Приведенное выше дополнительное по отношению к стандарту [1] требование направлено на увязку требований настоящего стандарта с &ГОСТ Р 54127-1&, т.к. настоящий стандарт является частным по отношению к нему.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующий стандарт:
ГОСТ Р 54127-1-2010 (МЭК 61557-1:2007) Сети электрические распределительные низковольтные напряжением до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 1. Общие требования &(МЭК 61557-1:2007, MOD).
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку&.
3. Термины и определения
В настоящем стандарте применены термины по &ГОСТ Р МЭК 61557-1&.
4. Требования
К измерительной аппаратуре предъявляют требования по &ГОСТ Р 54127-1&, а также следующие требования.
4.1. Измерительное напряжение может быть напряжением постоянного или переменного тока. Напряжение разомкнутой цепи не должно превышать 24 В, но должно быть не менее 4 В.
4.2. Измерительный ток в пределах минимального диапазона измерений согласно 4.4 должен быть не менее 0,2 А.
4.3. Измерительная аппаратура для измерения сопротивления, использующая в качестве измерительного напряжения напряжение постоянного тока, должна быть обеспечена переключателем полярности либо должна допускать переключение полярности с помощью испытательных проводов.
4.4. Диапазон измерений, в пределах которого #погрешность# в рабочих условиях применения должна соответствовать требованиям 4.6, должен включать значения от 0,2 до 2 Ом.
Диапазон измерений должен быть промаркирован на измерительной аппаратуре. Если результаты измерений представляются только в аналоговом виде, диапазон измерений должен быть указан на шкале.
4.5. Диапазон измерений, маркированный на аналоговой измерительной аппаратуре по 4.4, должен охватывать не менее 50% длины шкалы.
Цена деления на шкале в пределах диапазона измерений должна быть не менее 0,5 мм на 0,1 Ом.
Разрешающая способность цифровых приборов должна быть не менее 0,1 Ом.
4.6. Максимальная приведенная #погрешность# измерительной аппаратуры в рабочих условиях применения в пределах диапазона измерений не должна превышать +/- 30% измеренного значения, принятого в качестве нормирующего в соответствии с таблицей 1. Указанная #погрешность# должна быть маркирована на измерительной аппаратуре или указана в нормативных документах на нее.
#Погрешность# измерительной аппаратуры в рабочих условиях применения нормируют при установленных рабочих условиях - по &ГОСТ Р 54127-1&.
Таблица 1
Определение #погрешности# в рабочих условиях применения
------------------T---------------------T-----T---------------------T-----¬
¦ Основная ¦ Нормальные условия ¦Обоз-¦ Требования или ¦Тип ¦
¦#погрешность# или¦или заданная рабочая ¦наче-¦ испытания ¦испы-¦
¦влияющая величина¦ область ¦ние ¦ ¦тания¦
+-----------------+---------------------+-----+---------------------+-----+
¦ Основная ¦ Нормальные условия ¦ &A& ¦ По настоящему ¦ R ¦
¦#погрешность# ¦ ¦ ¦стандарту, 6.1 ¦ ¦
+-----------------+---------------------+-----+---------------------+-----+
¦ Положение ¦ Нормальное положение¦&E & ¦ По &ГОСТ Р 54127-1&,¦ R ¦
¦ ¦+/- 90° ¦ 1 ¦пункт 4.2 ¦ ¦
+-----------------+---------------------+-----+---------------------+-----+
¦ Напряжение ¦ В пределах, ¦&E & ¦ По &ГОСТ Р 54127-1&,¦ R ¦
¦питания ¦установленных ¦ 2 ¦пункты 4.2 и 4.3 ¦ ¦
¦ ¦изготовителем ¦ ¦ ¦ ¦
