"ГОСТ IEC 60332-2-1-2011. Межгосударственный стандарт. Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 2-1. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля небольших размеров. Испытательное оборудование"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

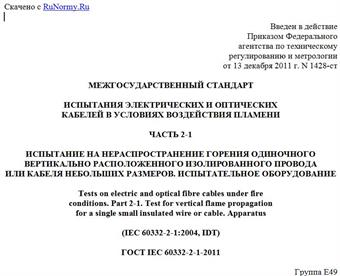

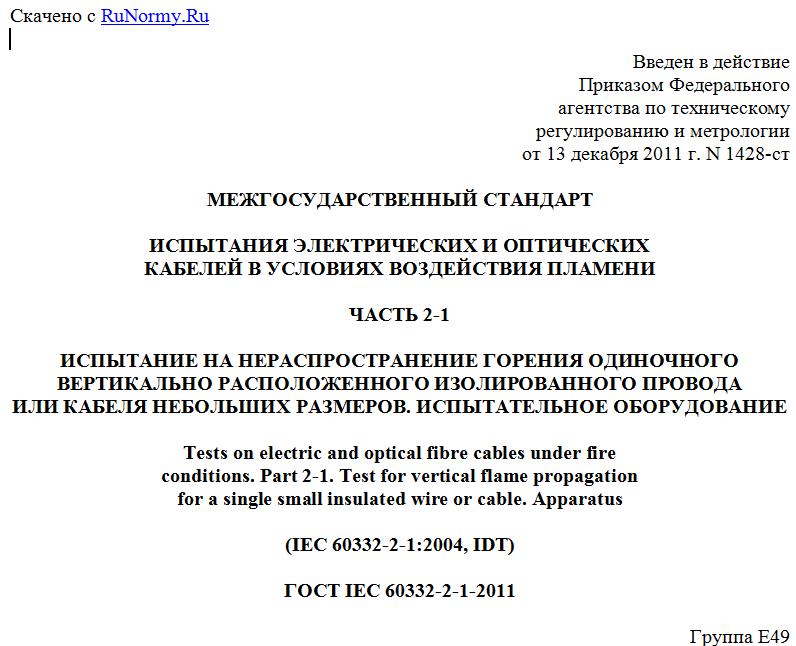

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1428-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИСПЫТАНИЯ ЭЛЕКТРИЧЕСКИХ И ОПТИЧЕСКИХ
КАБЕЛЕЙ В УСЛОВИЯХ ВОЗДЕЙСТВИЯ ПЛАМЕНИ

ЧАСТЬ 2-1

ИСПЫТАНИЕ НА НЕРАСПРОСТРАНЕНИЕ ГОРЕНИЯ ОДИНОЧНОГО
ВЕРТИКАЛЬНО РАСПОЛОЖЕННОГО ИЗОЛИРОВАННОГО ПРОВОДА
ИЛИ КАБЕЛЯ НЕБОЛЬШИХ РАЗМЕРОВ. ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ

Tests on electric and optical fibre cables under fire
conditions. Part 2-1. Test for vertical flame propagation
for a single small insulated wire or cable. Apparatus

(IEC 60332-2-1:2004, IDT)

ГОСТ IEC 60332-2-1-2011

Группа Е49

МКС 29.060.20

Дата введения
1 января 2013 года

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 40-2011 от 29 ноября 2011 г.).
За принятие проголосовали:

---------------------T--------------------T-------------------------------¬
¦Краткое наименование¦   Код страны по    ¦    Сокращенное наименование   ¦
¦     страны по      ¦МК (ИСО 3166) 004-97¦      национального органа     ¦
¦МК (ИСО 3166) 004-97¦                    ¦       по стандартизации       ¦
+--------------------+--------------------+-------------------------------+
¦Беларусь            ¦         BY         ¦Госстандарт Республики Беларусь¦
¦Казахстан           ¦         KZ         ¦Госстандарт Республики         ¦
¦                    ¦                    ¦Казахстан                      ¦
¦Кыргызстан          ¦         KG         ¦Кыргызстандарт                 ¦
¦Российская Федерация¦         RU         ¦Росстандарт                    ¦
¦Таджикистан         ¦         TJ         ¦Таджикстандарт                 ¦
L--------------------+--------------------+--------------------------------

4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1428-ст межгосударственный стандарт ГОСТ IEC 60332-2-1-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60332-2-1:2004. Tests on electric and optical fibre cables under fire conditions - Part 2-1: Test for vertical flame propagation for a single small insulated wire or cable - Apparatus (Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 2-1. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля небольших размеров. Испытательное оборудование).
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60332-2-1-2007.
6. Введен впервые.

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".

1. Область применения

Настоящий стандарт устанавливает требования к испытательному оборудованию, применяемому при проведении испытания на нераспространение горения одиночного вертикально расположенного небольшого размера электрического изолированного провода или кабеля или оптического кабеля в условиях воздействия пламени.
Порядок проведения испытания и рекомендуемые требования по оценке его результатов (приложение А) приведены в IEC 60332-2-2.

2. Нормативные ссылки

В настоящем стандарте использована ссылка на следующий международный стандарт:
IEC 60695-4:1993. Fire hazard testing - Part 4: Terminology concerning fire tests (Испытания на пожаробезопасность. Часть 4. Терминология, относящаяся к испытаниям на огнестойкость).

3. Термины и определения

В настоящем стандарте применен следующий термин с соответствующим определением:
3.1.
--------------------------------------------------------------------------¬
¦    Источник зажигания  (ignition  source):  источник энергии, вызывающий¦
¦горение.                                                                 ¦
¦    [IEC 60695-4:1993, статья 2.76]                                      ¦
L--------------------------------------------------------------------------

4. Испытательное оборудование

4.1. Составные части оборудования
Испытательное оборудование состоит из следующих частей:
a) металлической камеры (4.2);
b) источника зажигания (4.3);
c) помещения для испытания (4.4).
4.2. Металлическая камера
Испытательная камера (рисунок 1) представляет собой металлическую камеру без передней стенки высотой (1200 +/- 25) мм, шириной (300 +/- 25) мм и глубиной (450 +/- 25) мм. Верх и дно камеры должны быть закрытыми.



1 - открытая передняя сторона
(все остальные стороны закрыты)

Рисунок 1. Испытательная камера

4.3. Источник зажигания
Источником зажигания должна быть пропановая горелка по рисунку 2.
Примечание. Если горелка не соответствует рисунку 2, можно применить насадку, чтобы диаметр сопла горелки составлял 8 мм.



Предельные отклонения размеров - +/- 5%

Рисунок 2. Конструкция и размеры пропановой
горелки (диффузионное пламя)

В горелке в качестве топлива должен использоваться технический пропан, более 95% <*>, и давать светящееся пламя при вертикальном положении сопла горелки и перекрытом доступе воздуха. Расход газа регулируют так, чтобы длина светящегося пламени была (125 +/- 25) мм (рисунок 3).
--------------------------------
<*> Допускается использовать смесь пропан-бутан.



Рисунок 3. Светящееся пламя

4.4. Помещение для испытания
Испытательную камеру и источник зажигания размещают в помещении, в котором нет сквозняков, но имеются системы удаления токсичных газов, выделяемых при горении. В помещении, где проводят испытание, должна поддерживаться температура (23 +/- 10) °C.
