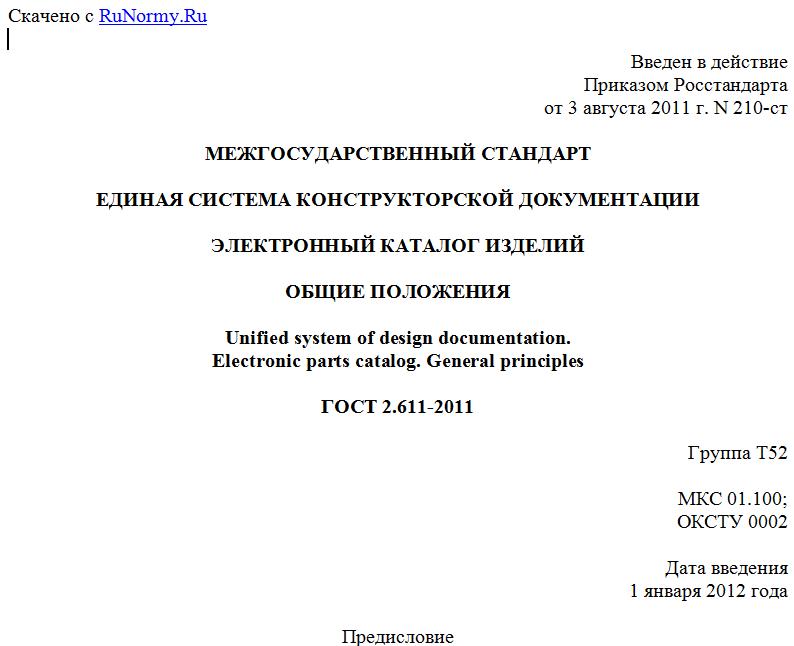

Введен в действие
Приказом Росстандарта
от 3 августа 2011 г. N 210-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ЭЛЕКТРОННЫЙ КАТАЛОГ ИЗДЕЛИЙ
ОБЩИЕ ПОЛОЖЕНИЯ
Unified system of design documentation.
Electronic parts catalog. General principles
ГОСТ 2.611-2011
Группа Т52
МКС 01.100;
ОКСТУ 0002
Дата введения
1 января 2012 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ"), Автономной некоммерческой организацией "Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО НИЦ CALS-технологий "Прикладная логистика").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 12 мая 2011 г. N 39).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 3 августа 2011 г. N 210-ст межгосударственный стандарт ГОСТ 2.611-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2012 г.
5. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт устанавливает общие правила выполнения электронного каталога изделий (деталей, сборочных единиц, комплексов, комплектов), входящего в комплект эксплуатационных документов изделий машиностроения и приборостроения, и определяет общие требования к содержанию, изложению, оформлению и представлению технической информации в электронном каталоге изделий, к порядку внесения изменений, а также требования к функциям электронного каталога изделий, поддерживающим интерактивное взаимодействие с пользователем.
На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты, устанавливающие виды, комплектность и правила выполнения электронных иллюстрированных каталогов изделий конкретных видов техники с учетом их специфики.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 2.051-2006. Единая система конструкторской документации. Электронные документы. Общие положения
ГОСТ 2.052-2006. Единая система конструкторской документации. Электронная модель изделия. Общие положения
ГОСТ 2.109-73. Единая система конструкторской документации. Основные требования к чертежам
ГОСТ 2.601-2006. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.610-2006. Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 2.711-82. Единая система конструкторской документации. Схема деления изделия на составные части
ГОСТ 7.79-2000 (ИСО 9-95). Система стандартов по информации, библиотечному и издательскому делу. Правила транслитерации кирилловского письма латинским алфавитом
ГОСТ 34.310-2004. Информационная технология. Криптографическая защита информации. Процессы формирования и проверки электронной цифровой подписи.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1. Термины и определения
В настоящем стандарте применены термины по ГОСТ 2.601, а также следующие термины с соответствующими определениями:
3.1.1. база данных: Организованное управляемое хранилище технической информации.
3.1.2.
информационный объект: Совокупность данных, обладающая атрибутами (свойствами) и методами, позволяющими определенным образом обрабатывать данные. [ГОСТ 2.053-2006, статья 3.1.5]
Примечание. В эксплуатационных документах он представляет собой смысловую и структурную единицу технической информации.
3.1.3.
окно: Зона экрана дисплея, в которой отображается информация и обеспечивается диалоговое взаимодействие пользователя с ЭСО. [ГОСТ 2.610-2006, статья 3.1.3]
3.1.4. элемент данных: Смысловой элемент информации, содержащейся в документе, для которого определены идентификатор (наименование), логическое описание содержания, формат и способ кодирования.
3.1.5. идентификатор элемента данных: Символьная строка, используемая для идентификации элемента данных.
3.2. Сокращения
В настоящем стандарте применены следующие сокращения:
АС - автоматизированная система;
БД - база данных;
ДЭ - электронный конструкторский документ;
ЗИП - запасные части, инструмент, приспособления и материалы;
ИЭД - интерактивный электронный эксплуатационный документ;
КД - конструкторский документ (документация);
МД - модуль данных;
ОМД - обозначение модуля данных;
ПИ - покупное изделие;
СЕ - сборочная единица;
СНК - система нумерации и кодирования;
СЧ - составная часть;
ТЗ - техническое задание;
ЭВМ - электронно-вычислительная машина;
ЭКИ - электронный иллюстрированный каталог изделий;
ЭЛД - элемент данных;
ЭСО - электронная система отображения;
ЭЦП - электронная цифровая подпись.
4. Основные положения
4.1. ЭКИ машиностроения и приборостроения представляет собой электронный КД, включаемый в комплект эксплуатационной документации.
4.2. ЭКИ обеспечивает представление в интерактивном режиме справочной и иллюстрационной информации по деталям, сборочным единицам, комплексам и комплектам, входящим в состав конкретного образца изделия, отдельного изделия или группы однородных изделий.
4.3. ЭКИ предназначен для:
- идентификации изделий, их составных частей и ЗИП при эксплуатации изделия;
- идентификации взаимосвязей между составными частями изделия;
- обеспечения информацией, необходимой для формирования заявок на запасные части;
- проведения оперативного поиска информации о деталях и сборочных единицах изделия;
- информационного обеспечения систем интегрированной логистической поддержки изделия.
4.4. Состав данных ЭКИ должен обеспечивать полноту и ясность изложения и эффективность применения. Уровень детализации описаний определяется разработчиком, если эти требования не указаны в контракте (договоре, ТЗ).
