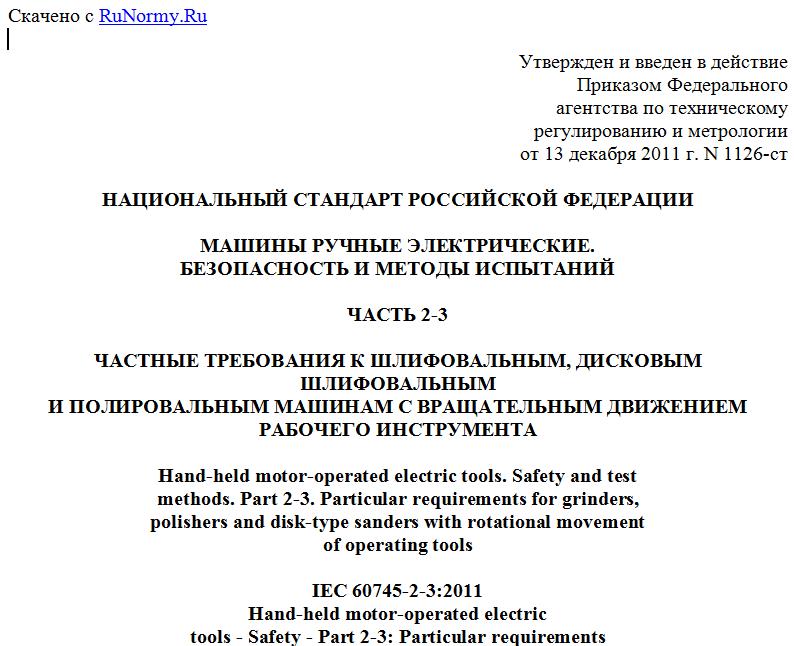

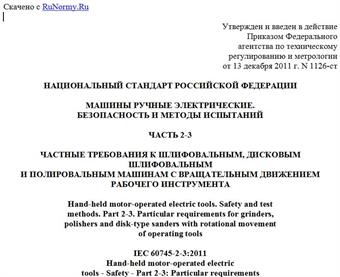

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1126-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАШИНЫ РУЧНЫЕ ЭЛЕКТРИЧЕСКИЕ.
БЕЗОПАСНОСТЬ И МЕТОДЫ ИСПЫТАНИЙ
ЧАСТЬ 2-3
ЧАСТНЫЕ ТРЕБОВАНИЯ К ШЛИФОВАЛЬНЫМ, ДИСКОВЫМ ШЛИФОВАЛЬНЫМ
И ПОЛИРОВАЛЬНЫМ МАШИНАМ С ВРАЩАТЕЛЬНЫМ ДВИЖЕНИЕМ
РАБОЧЕГО ИНСТРУМЕНТА
Hand-held motor-operated electric tools. Safety and test
methods. Part 2-3. Particular requirements for grinders,
polishers and disk-type sanders with rotational movement
of operating tools
IEC 60745-2-3:2011
Hand-held motor-operated electric
tools - Safety - Part 2-3: Particular requirements
for grinders, polishers and disk-type sanders
(IDT)
ГОСТ Р МЭК 60745-2-3-2011
Группа Г24
ОКС 25.140.20;
ОКП 48 3331
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Закрытым акционерным обществом "Интерскол" (ЗАО "Интерскол") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 262 "Инструмент механизированный и ручной".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1126-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60745-2-3:2011 "Электроинструменты ручные с приводом от двигателя. Безопасность. Часть 2-3. Частные требования к точильным, полировальным станкам и шлифовальным станкам дискового типа" (IEC 60745-2-3:2011 "Hand-held motor-operated electric tools - Safety - Part 2-3: Particular requirements for grinders, polishers and disk-type sanders").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт относится к комплексу стандартов, устанавливающих требования безопасности ручных электрических машин и методы их испытаний.
Настоящий стандарт применяют совместно с ГОСТ Р МЭК 60745-1-2009 "Машины ручные электрические. Безопасность и методы испытаний. Часть 1. Общие требования", который идентичен международному стандарту МЭК 60745-1:2006 "Электроинструменты ручные с приводом от двигателя. Безопасность. Часть 1. Общие требования".
Настоящий стандарт устанавливает частные требования безопасности и методы испытаний шлифовальных, дисковых шлифовальных и полировальных машин с вращательным движением рабочего инструмента, которые дополняют, изменяют или заменяют соответствующие разделы, подразделы, пункты, таблицы и рисунки МЭК 60745-1:2006.
Номера разделов, пунктов, таблиц и рисунков соответствуют приведенным в МЭК 60745-2-3:2011. Пункты, дополняющие МЭК 60745-1:2006, имеют нумерацию, начиная со 101.
В настоящем стандарте требования к методам испытаний выделены курсивом.
Изменение наименования раздела 3 вызвано необходимостью приведения в соответствие с ГОСТ Р 1.5-2004.
1. Область применения
По МЭК 60745-1 со следующим дополнением:
Дополнение:
Настоящий стандарт распространяется на шлифовальные, дисковые шлифовальные и полировальные машины (угловые, прямые и торцевые) с номинальным диаметром абразивного инструмента не более 230 мм. Номинальная частота вращения шлифовальных машин при номинальном диаметре шлифовального круга не должна превышать значения, соответствующего окружной скорости шлифовального круга, равной 80 м/с.
Настоящий стандарт не распространяется на специализированные отрезные машины по МЭК 60745-2-22.
Настоящий стандарт не распространяется на эксцентриковые полировальные и шлифовальные машины по МЭК 60745-2-4.
2. Нормативные ссылки
По МЭК 60745-1 со следующим дополнением:
ИСО 603-12:1999. Абразивы со связующим. Размеры. Часть 12. Шлифовальные круги для снятия заусенцев и зачистки на продольно-шлифовальном станке (ISO 603-12:1999, Bonded abrasive products - Dimensions - Part 12 - Grinding wheels for deburring and fettling on a straight grinder)
ИСО 603-14:1999. Абразивы со связующим. Размеры. Часть 14. Шлифовальные круги для снятия заусенцев и зачистки/обдирки на ручной машине для шлифования под углом (ISO 603-14:1999, Bonded abrasive products - Dimensions - Part 14: Grinding wheels for deburring and fettling/snagging on an angle grinder)
ИСО 603-16:1999. Абразивы со связующим. Размеры. Часть 16. Шлифовальные круги для отрезки ручным механизированным инструментом (ISO 603-16:1999, Bonded abrasive products - Dimensions - Part 16: Grinding wheels for cutting-off on hand held power tools)
ANSI B7.1:2000. Требования по безопасности применения, обслуживания и защиты абразивных кругов (ANSI B7.1, Safety requirements for the use, care and protection of abrasive wheels).
3. Термины и определения
По МЭК 60745-1 со следующим дополнением:
3.101. Прокладка (blotter): деталь из тонкого легкосжимаемого материала между абразивным инструментом и фланцем.
3.102. Дисковая шлифовальная машина (disk-type sander): машина, подобная шлифовальной машине, предназначенная для шлифования шкуркой (шлифовальным диском).
3.102.1. Угловая дисковая шлифовальная машина (angle disk-type sander): машина с вращающимся шпинделем, расположенным под прямым углом относительно оси вала электродвигателя, предназначенная для шлифования торцевой поверхностью абразивного инструмента (торцевое шлифование).
3.102.2. Прямая дисковая шлифовальная машина (straight disk-type sander): машина с вращающимся шпинделем, соосным с валом электродвигателя, предназначенная для шлифования радиальной поверхностью абразивного инструмента (радиальное шлифование) или торцевого шлифования.
3.102.3. Торцевая дисковая шлифовальная машина (vertical disk-type sander): машина с вращающимся шпинделем, соосным с валом электродвигателя, предназначенная для торцевого шлифования.
3.103. Фланец (flange): кольцо, диск или планка, между которыми или на которых крепятся шлифовальные круги.
3.103.1. Фланец без кольцевой канавки (unrecessed flange): фланец, устанавливаемый на шпинделе машины, имеющий плоскую поверхность без кольцевой канавки, который закрепляет посредством резьбового соединения абразивный инструмент, например чашечный круг, конический круг или цилиндрический круг.
3.103.2. Фланец с кольцевой канавкой (recessed flange): фланец, устанавливаемый на шпинделе машины, имеющий плоскую поверхность с кольцевой канавкой.
3.103.3. Наружный диаметр фланца (flange outside diameter): наружный диаметр контактной поверхности фланца.
3.103.4. Опорный фланец (backing flange): фланец, прилегающий к тыльной стороне шлифовального круга, образуя его опору, и расположенный на шпинделе между кругом и машиной.
3.103.5. Зажимной фланец (locking flange): фланец, опирающийся на переднюю сторону шлифовального круга, зажимая и закрепляя его на шпинделе и опорном фланце.
3.104. Шлифовальная машина (grinder): машина с приводимым в действие вращающимся шпинделем, на котором установлен и закреплен абразивный инструмент.
3.104.1. Угловая шлифовальная машина (angle grinder): машина с вращающимся шпинделем, расположенным под прямым углом относительно оси вала электродвигателя, предназначенная для радиального и торцевого шлифования.
3.104.2. Прямая шлифовальная машина (straight grinder): машина с вращающимся шпинделем, соосным с валом электродвигателя, оборудованная либо шлифовальным кругом для радиального шлифования, либо цангой, либо патроном для применения со смонтированными шлифовальными кругами, шлифовальными головками или борфрезами.
3.104.3. Торцевая шлифовальная машина (vertical grinder): машина с вращающимся шпинделем, соосным с валом электродвигателя, предназначенная для торцевого шлифования.
3.105. Смонтированные шлифовальные круги (mounted wheels): круги различных форм и размеров, являющиеся абразивным инструментом на органической или неорганической связке, смонтированные на оправке или навинченные на оправку.
3.106. Полировальная машина (polisher): машина, снабженная вращающимся диском или кругом для полирования.
3.106.1. Угловая полировальная машина (angle polisher): машина с вращающимся шпинделем, расположенным под прямым углом относительно оси вала электродвигателя, предназначенная для радиального и торцевого полирования.
3.106.2. Прямая полировальная машина (straight polisher): машина с вращающимся шпинделем, соосным с валом электродвигателя, предназначенная для радиального полирования.
3.106.3. Торцевая полировальная машина (vertical polisher): машина с вращающимся шпинделем, соосным с валом электродвигателя, предназначенная для торцевого полирования.
3.107. Номинальный диаметр (rated capacity): максимальный диаметр вращающегося абразивного инструмента, который можно устанавливать на машину в
